Aurora A-1790D — регулировка натяжения нити и закрепочных стежков при шитье [40/72]

Содержание

• Серия а 1790 p.1
• Указания по мерам безопасности p.4
• Спецификации p.6
• I важные указания по правилам безопасной эксплуатации машины p.6
• Высокоскоростная петельная машина челночного стежка евн 1790 с компьютерным управлением подразделяется на тип указанный в таблице ниже p.6
• _______________ ______________ p.6
• Ii спецификации 1 тип машины p.6
• Таблица стандартных типов петель p.7
• Спецификации напряжения питания указаны на наклейке напряжения питания только для двигателей с трехфазным напряжением для других типов машин спецификации напряжения питания указаны на наклейке предупреждения о напряжении питания и наклейке номинального значения мощности подсоедините кабель питания в соответствии со спецификациями p.10
• Подключение к выключателю питания при использовании трехфазного напряжения p.10
• Подключение к выключателю питания при использовании однофазного напряжения p.10
• Питания 200 вт 220 вт и 240 вт p.10
• I никогда не эксплуатируйте машину с неправильной коммутацией по напряжению i или азировкой i p.10
• 2 подсоединение кабеля питания спецификации напряжения питания p.10
• Жидкокристаллический дисплей p.23
• Наименование кнопок функции кнопок p.23
• Нажатие на данные кнопки позволяет выбрать номер шаблона номер параметров и т д p.23
• Нажатие на данные кнопки позволяет изменить различные данные p.23
• С промежуточным p.25
• Педали 1 педаль p.25
• Положением p.25
• Педаль p.25
• Без промежуточного положения прижимном рамки p.25
• И 1 у p.36
• Энш p.37
• Н и и p.37
• Клин p.37
• E в fl p.37
• Неправильная установка длины прорубки глазка длина прорубки глазка слишком маленькая для формирования глазковой закрепки p.62
• Неправильная установка длины глазковой закрепки длина глазка слишком маленькая для формирования глазковой закрепки p.62
• Езоз p.62
• Головка машины находится в откинутом положении когда датчик определения головки машины в откинутом положении выключен p.62
• Стандартное состояние экрана p.62
• Сбои в работе датчика позиционирования двигателя главного вала датчик позиционирования двигателя вышел из строя p.62
• Сбои в работе датчика определения положения ножа когда нож возвращается в исходное положение датчик не выключается в момент когда нож опускается p.62
• Оць p.62
• Несоответствие размера прижимной рамки размеру каркасного шва когда параметры каркасного шва превышают значение размера прижимной рамки p.62
• Несоответствие размера прижимной рамки размеру закрепочного стежка в начале шитья когда параметры закрепочного стежка в начале шитья превышают значение размера прижимной рамки p.62
• Несоответствие размера прижимной рамки размеру закрепочного стежка в конце шитья когда параметры закрепочного стежка в конце шитья превышают значение размера прижимной рамки p.62
• Неправильная установка размера прижимной рамки ширины рамки только с правой стороны когда параметры шитья превышают значение ширины прижимной рамки с правой стороны p.62
• Неправильная установка размера ножа в случае многократной прорубки размер ножа превышает заданный размер прорубки p.62
• Неправильная установка длины сходящейся закрепки длина сходящейся закрепки слишком маленькая для формирования сходящейся закрепки p.62
• Наименование неполадок причины возникновения неполадок методы устранения неполадок стр p.65
• Игла установлена неправильно p.65
• Ix неполадки и методы их устранения p.65
• Xi таблица исходных значении для каждого типа петли p.67
• Juki corporation p.72

Похожие устройства

•
  Aurora А-782D

  Инструкция к блоку управления
•
  Aurora А-782D

  Инструкция по эксплуатации
•
  Aurora А-781D

  Инструкция к блоку управления
•
  Aurora А-781D

  Инструкция по эксплуатации
•
  Aurora A-9820

  Руководство по эксплуатации
•
  Aurora A-1790D

  Панель управления _eng_
•
  Aurora A-783D

  Инструкция к блоку управления
•
  Aurora A-783D

  Инструкция по эксплуатации
•
  Aurora A-782D

  Инструкция по эксплуатации
•
  Aurora A-782D

  Инструкция к блоку управления
•
  Aurora A-781D

  Инструкция к блоку управления
•
  Aurora A-781D

  Инструкция по эксплуатации

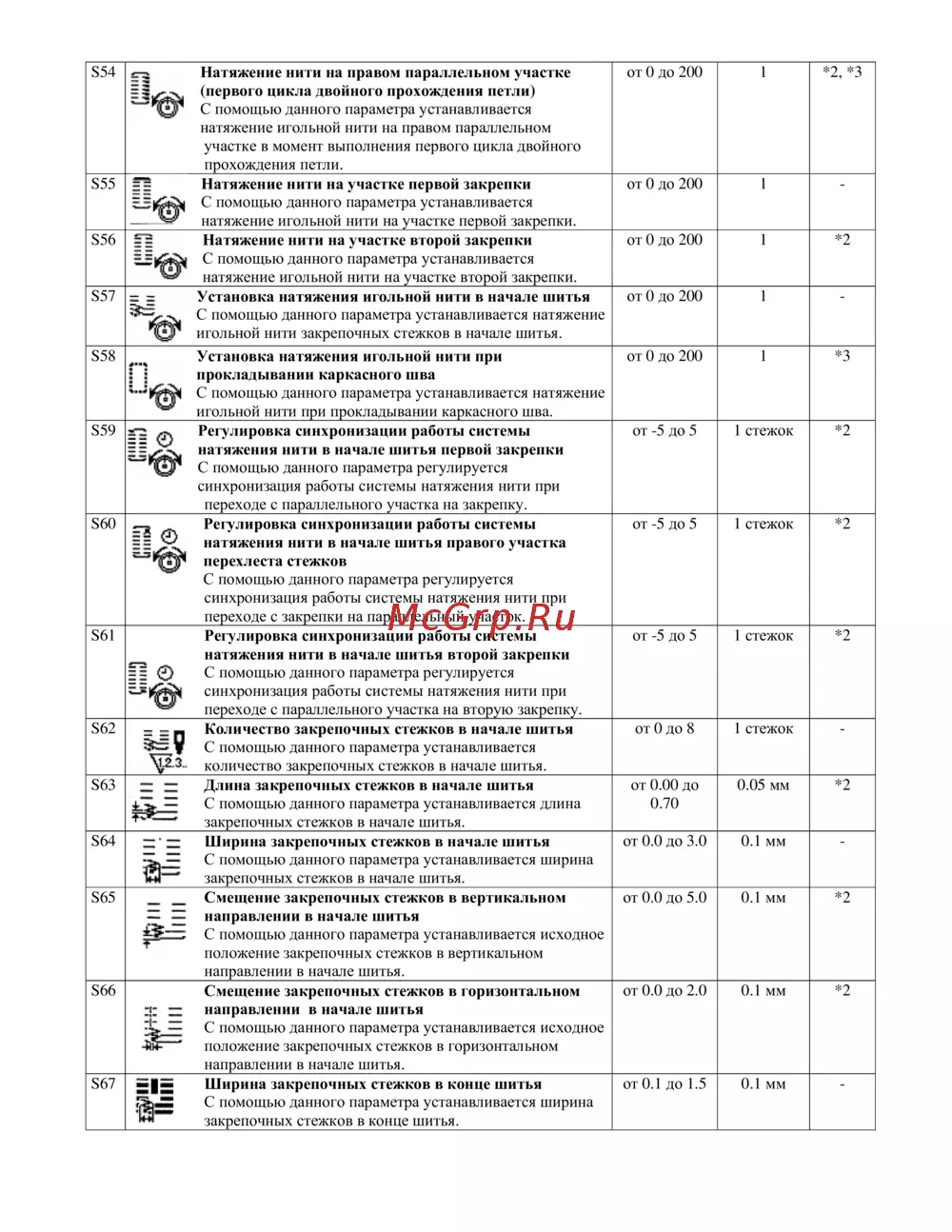

854 855 856 857 858 859 860 861 862 863 864 865 866 867 5 Натяжение нити на правом параллельном участке первого цикла двойного прохождения петли С помощью данного параметра устанавливается натяжение игольной нити на правом параллельном участке в момент выполнения первого цикла двойного прохождения петли Натяжение нити на участке первой закрепки С помощью данного параметра устанавливается натяжение игольной нити на участке первой закрепки Натяжение нити на участке второй закрепки помощью данного параметра устанавливается натяжение игольной нити на участке второй закрепки Установка натяжения игольной нити в начале шитья С помощью данного параметра устанавливается натяжение игольной нити закрепочных стежков в начале шитья Установка натяжения игольной нити при прокладывании каркасного шва помощью данного параметра устанавливается натяжение игольной нити при прокладывании каркасного шва А Регулировка синхронизации работы системы Ё натяжения нити в начале шитья первой закрепки С помощью данного параметра регулируется синхронизация работы системы натяжения нити при переходе с параллельного участка на закрепку Регулировка синхронизации работы системы натяжения нити в начале шитья правого участка перехлеста стежков С помощью данного параметра регулируется синхронизация работы системы натяжения нити при переходе с закрепки на параллельный участок Регулировка синхронизации работы системы натяжения нити в начале шитья второй закрепки Ё Ё 0 С помощью данного параметра регулируется синхронизация работы системы натяжения нити при переходе с параллельного участка на вторую закрепку Количество закрепочных стежков в начале шитья 3 V С помощью данного параметра устанавливается 2 3 количество закрепочных стежков в начале шитья Длина закрепочных стежков в начале шитья С помощью данного параметра устанавливается длина закрепочных стежков в начале шитья X Ширина закрепочных стежков в начале шитья С помощью данного параметра устанавливается ширина закрепочных стежков в начале шитья _ ___ Смещение закрепочных стежков в вертикальном направлении в начале шитья С помощью данного параметра устанавливается исходное положение закрепочных стежков в вертикальном направлении в начале шитья Смещение закрепочных стежков в горизонтальном направлении в начале шитья С помощью данного параметра устанавливается исходное йиположение закрепочных стежков в горизонтальном направлении в начале шитья Ширина закрепочных стежков в конце шитья йз С помощью данного параметра устанавливается ширина закрепочных стежков в конце шитья от 0 до 200 1 2 3 от 0 до 200 1 от 0 до 200 1 2 от 0 до 200 1 от 0 до 200 1 3 от 5 до 5 1 стежок 2 от 5 до 5 1 стежок 2 от 5 до 5 1 стежок 2 от 0 до 8 1 стежок от 0 00 до 0 70 0 05 мм 2 от 0 0 до 3 0 0 1 мм от 0 0 до 5 0 0 1 мм 2 от 0 0 до 2 0 0 1 мм 2 от 0 1 до 1 5 0 1 мм

Узнайте, как правильно установить натяжение игольной нити и регулировать закрепочные стежки в начале и конце шитья для достижения идеального результата.
