Aurora A-1790D — инструкция по сборке машины: шаги и рекомендации [9/72]
![Aurora A-1790D Руководство по эксплуатации онлайн [9/72] 409087](/views2/1495535/page9/bg9.png)
III. 9
:
2( "+2%. 0 +/.'4 */"*'"- *%+0 % %'"- /$"'(,
*2 .'( ('- 0 "" 2%% 1%%, *%/- #24 %*%/%,%'"-
/$"'(.
(1) '
1) )! .
2) )!
.
3) - ' 11 (4 .) .
4) + , (
) ' , .
5) -' ' .
6) " , ()
, ()
, .
*%4"*& % .%'"% %%& , 1 2( %"'" %0'(% -4" " 2
*%'"- '% *""0.
Содержание
- Серия а 1790 p.1
- Указания по мерам безопасности p.4
- Спецификации p.6
- I важные указания по правилам безопасной эксплуатации машины p.6
- Высокоскоростная петельная машина челночного стежка евн 1790 с компьютерным управлением подразделяется на тип указанный в таблице ниже p.6
- _______________ ______________ p.6
- Ii спецификации 1 тип машины p.6
- Таблица стандартных типов петель p.7
- Спецификации напряжения питания указаны на наклейке напряжения питания только для двигателей с трехфазным напряжением для других типов машин спецификации напряжения питания указаны на наклейке предупреждения о напряжении питания и наклейке номинального значения мощности подсоедините кабель питания в соответствии со спецификациями p.10
- Подключение к выключателю питания при использовании трехфазного напряжения p.10
- Подключение к выключателю питания при использовании однофазного напряжения p.10
- Питания 200 вт 220 вт и 240 вт p.10
- I никогда не эксплуатируйте машину с неправильной коммутацией по напряжению i или азировкой i p.10
- 2 подсоединение кабеля питания спецификации напряжения питания p.10
- Жидкокристаллический дисплей p.23
- Наименование кнопок функции кнопок p.23
- Нажатие на данные кнопки позволяет изменить различные данные p.23
- Нажатие на данные кнопки позволяет выбрать номер шаблона номер параметров и т д p.23
- С промежуточным p.25
- Педали 1 педаль p.25
- Положением p.25
- Педаль p.25
- Без промежуточного положения прижимном рамки p.25
- И 1 у p.36
- Энш p.37
- Н и и p.37
- Клин p.37
- E в fl p.37
- Неправильная установка длины глазковой закрепки длина глазка слишком маленькая для формирования глазковой закрепки p.62
- Езоз p.62
- Головка машины находится в откинутом положении когда датчик определения головки машины в откинутом положении выключен p.62
- Стандартное состояние экрана p.62
- Сбои в работе датчика позиционирования двигателя главного вала датчик позиционирования двигателя вышел из строя p.62
- Сбои в работе датчика определения положения ножа когда нож возвращается в исходное положение датчик не выключается в момент когда нож опускается p.62
- Оць p.62
- Несоответствие размера прижимной рамки размеру каркасного шва когда параметры каркасного шва превышают значение размера прижимной рамки p.62
- Несоответствие размера прижимной рамки размеру закрепочного стежка в начале шитья когда параметры закрепочного стежка в начале шитья превышают значение размера прижимной рамки p.62
- Несоответствие размера прижимной рамки размеру закрепочного стежка в конце шитья когда параметры закрепочного стежка в конце шитья превышают значение размера прижимной рамки p.62
- Неправильная установка размера прижимной рамки ширины рамки только с правой стороны когда параметры шитья превышают значение ширины прижимной рамки с правой стороны p.62
- Неправильная установка размера ножа в случае многократной прорубки размер ножа превышает заданный размер прорубки p.62
- Неправильная установка длины сходящейся закрепки длина сходящейся закрепки слишком маленькая для формирования сходящейся закрепки p.62
- Неправильная установка длины прорубки глазка длина прорубки глазка слишком маленькая для формирования глазковой закрепки p.62
- Наименование неполадок причины возникновения неполадок методы устранения неполадок стр p.65
- Игла установлена неправильно p.65
- Ix неполадки и методы их устранения p.65
- Xi таблица исходных значении для каждого типа петли p.67
- Juki corporation p.72
Похожие устройства
-
Aurora А-782DИнструкция к блоку управления -
Aurora А-782DИнструкция по эксплуатации -
Aurora А-781DИнструкция к блоку управления
-
Aurora А-781DИнструкция по эксплуатации
-
Aurora A-9820Руководство по эксплуатации -
Aurora A-1790DПанель управления _eng_ -
Aurora A-783DИнструкция к блоку управления
-
Aurora A-783DИнструкция по эксплуатации
-
Aurora A-782DИнструкция по эксплуатации -
Aurora A-782DИнструкция к блоку управления -
Aurora A-781DИнструкция к блоку управления -
Aurora A-781DИнструкция по эксплуатации

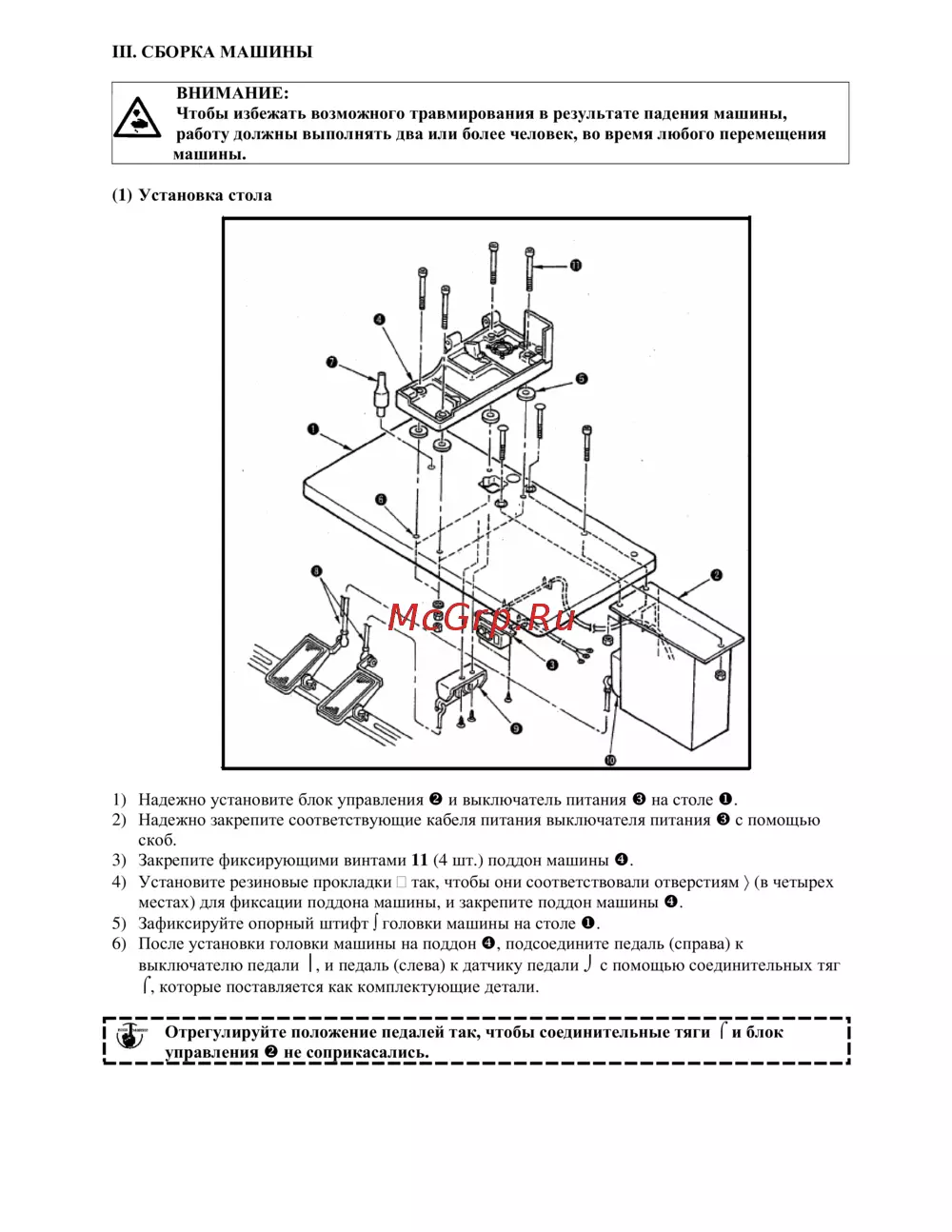

III СБОРКА МАШИНЫ ВНИМАНИЕ Чтобы избежать возможного травмирования в результате падения машины работу должны выполнять два или более человек во время любого перемещения машины 1 Установка стола 1 Надежно установите блок управления и выключатель питания на столе О 2 Надежно закрепите соответствующие кабеля питания выключателя питания с помощью скоб 3 Закрепите фиксирующими винтами 11 4 шт поддон машины О 4 Установите резиновые прокладки так чтобы они соответствовали отверстиям в четырех местах для фиксации поддона машины и закрепите поддон машины О 5 Зафиксируйте опорный штифт I головки машины на столе О 6 После установки головки машины на поддон О подсоедините педаль справа к выключателю педали и педаль слева к датчику педали J с помощью соединительных тяг Г которые поставляется как комплектующие детали Отрегулируйте положение педалей так чтобы соединительные тяги Г и блок I I управления не соприкасались
