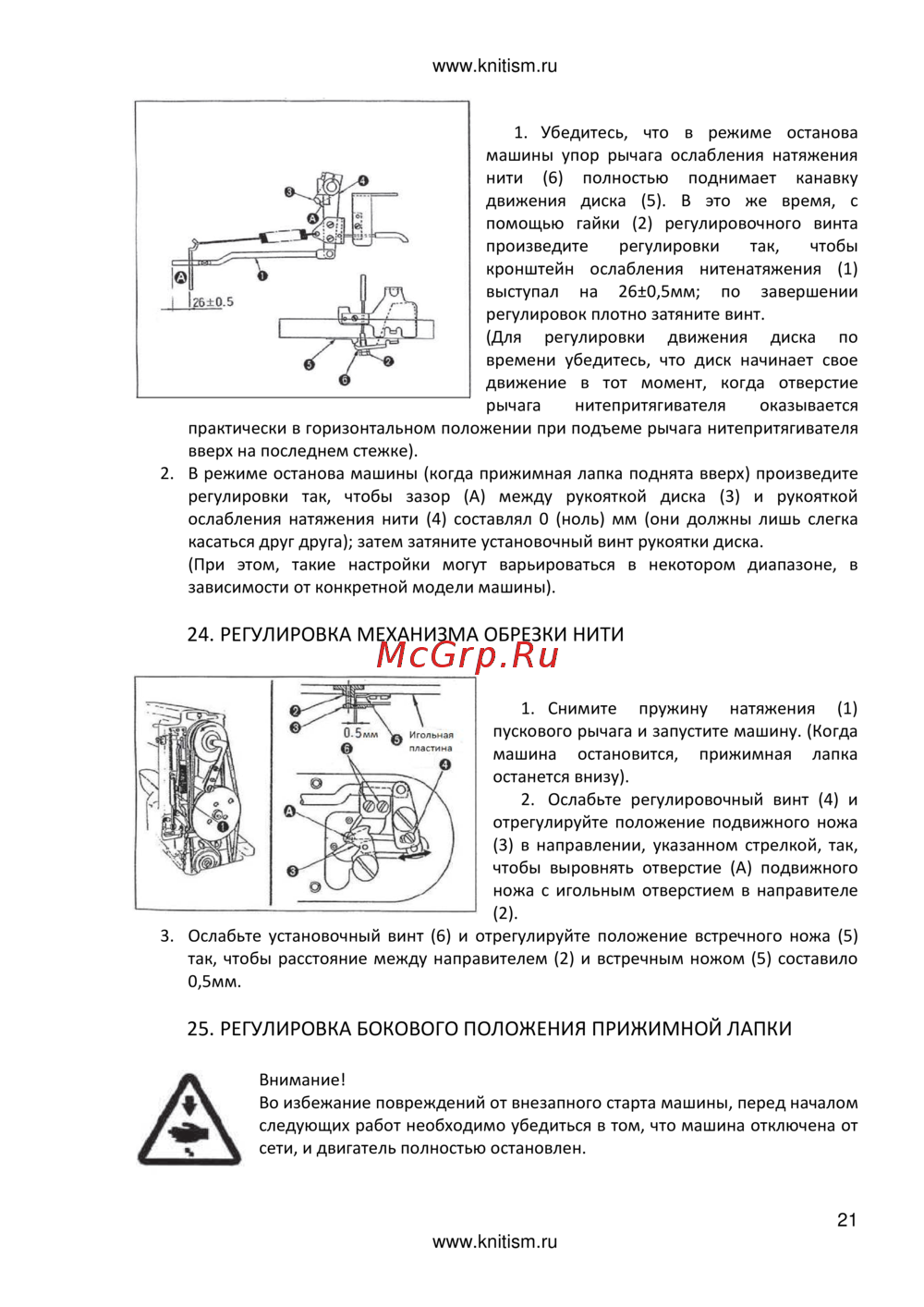

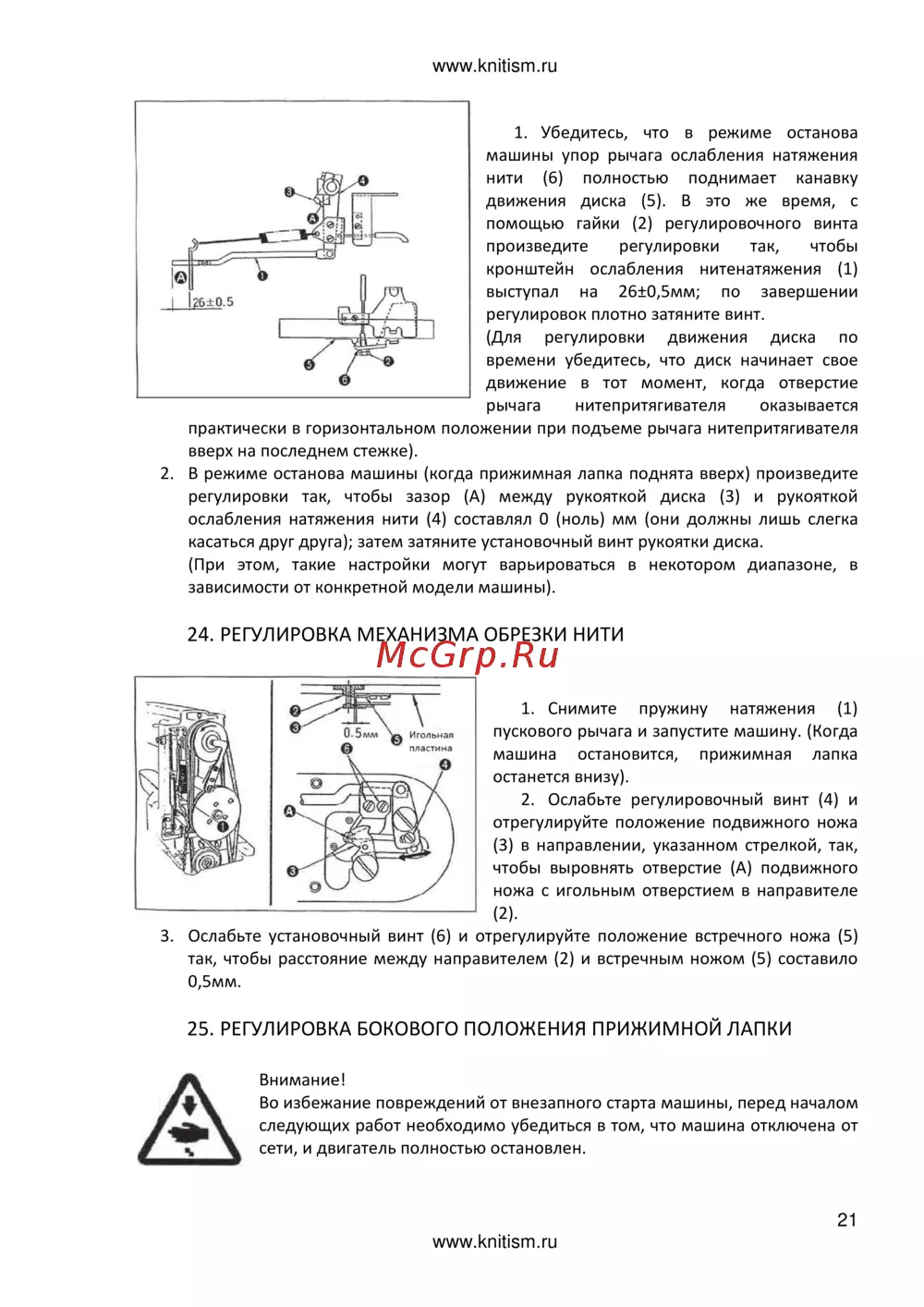

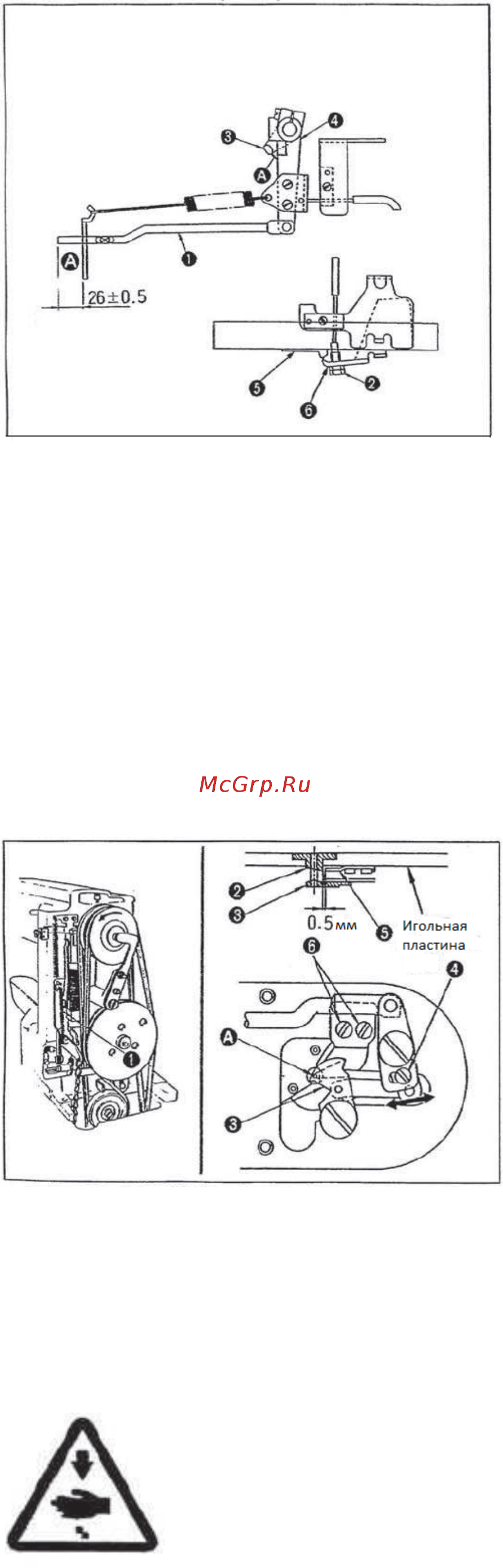

1. Убедитесь, что в режиме останова

машины упор рычага ослабления натяжения

нити (6) полностью поднимает канавку

движения диска (5). В это же время, с

помощью гайки (2) регулировочного винта

произведите регулировки так, чтобы

кронштейн ослабления нитенатяжения (1)

выступал на 26±0,5мм; по завершении

регулировок плотно затяните винт.

(Для регулировки движения диска по

времени убедитесь, что диск начинает свое

движение в тот момент, когда отверстие

рычага нитепритягивателя оказывается

практически в горизонтальном положении при подъеме рычага нитепритягивателя

вверх на последнем стежке).

2. В режиме останова машины (когда прижимная лапка поднята вверх) произведите

регулировки так, чтобы зазор (А) между рукояткой диска (3) и рукояткой

ослабления натяжения нити (4) составлял 0 (ноль) мм (они должны лишь слегка

касаться друг друга); затем затяните установочный винт рукоятки диска.

(При этом, такие настройки могут варьироваться в некотором диапазоне, в

зависимости от конкретной модели машины).

24. РЕГУЛИРОВКА МЕХАНИЗМА ОБРЕЗКИ НИТИ

1. Снимите пружину натяжения (1)

пускового рычага и запустите машину. (Когда

машина остановится, прижимная лапка

останется внизу).

2. Ослабьте регулировочный винт (4) и

отрегулируйте положение подвижного ножа

(3) в направлении, указанном стрелкой, так,

чтобы выровнять отверстие (А) подвижного

ножа с игольным отверстием в направителе

(2).

3. Ослабьте установочный винт (6) и отрегулируйте положение встречного ножа (5)

так, чтобы расстояние между направителем (2) и встречным ножом (5) составило

0,5мм.

25. РЕГУЛИРОВКА БОКОВОГО ПОЛОЖЕНИЯ ПРИЖИМНОЙ ЛАПКИ

Внимание!

Во избежание повреждений от внезапного старта машины, перед началом

следующих работ необходимо убедиться в том, что машина отключена от

сети, и двигатель полностью остановлен.
