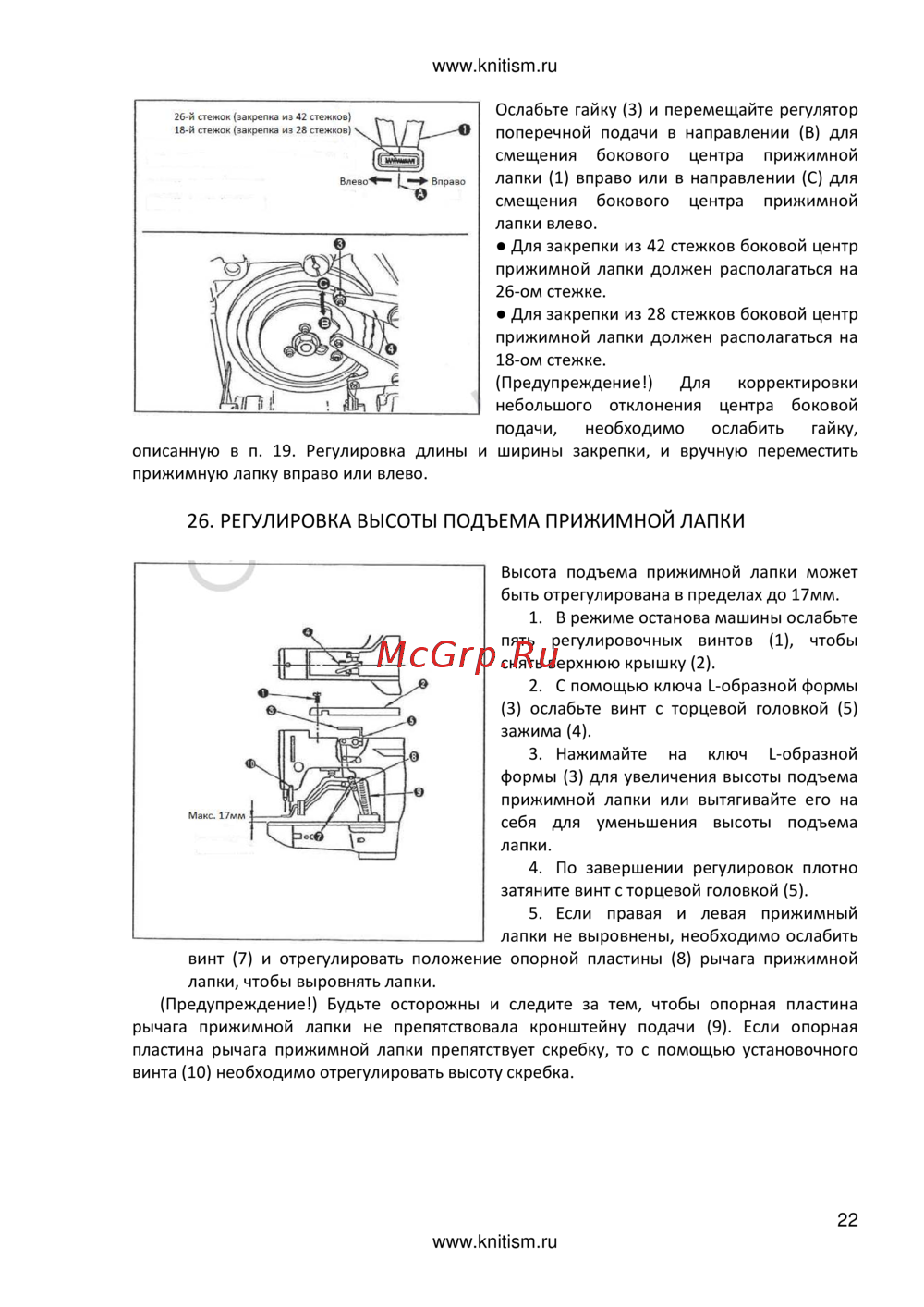

Ослабьте гайку (3) и перемещайте регулятор

поперечной подачи в направлении (В) для

смещения бокового центра прижимной

лапки (1) вправо или в направлении (С) для

смещения бокового центра прижимной

лапки влево.

● Для закрепки из 42 стежков боковой центр

прижимной лапки должен располагаться на

26-ом стежке.

● Для закрепки из 28 стежков боковой центр

прижимной лапки должен располагаться на

18-ом стежке.

(Предупреждение!) Для корректировки

небольшого отклонения центра боковой

подачи, необходимо ослабить гайку,

описанную в п. 19. Регулировка длины и ширины закрепки, и вручную переместить

прижимную лапку вправо или влево.

26. РЕГУЛИРОВКА ВЫСОТЫ ПОДЪЕМА ПРИЖИМНОЙ ЛАПКИ

Высота подъема прижимной лапки может

быть отрегулирована в пределах до 17мм.

1. В режиме останова машины ослабьте

пять регулировочных винтов (1), чтобы

снять верхнюю крышку (2).

2. С помощью ключа L-образной формы

(3) ослабьте винт с торцевой головкой (5)

зажима (4).

3. Нажимайте на ключ L-образной

формы (3) для увеличения высоты подъема

прижимной лапки или вытягивайте его на

себя для уменьшения высоты подъема

лапки.

4. По завершении регулировок плотно

затяните винт с торцевой головкой (5).

5. Если правая и левая прижимный

лапки не выровнены, необходимо ослабить

винт (7) и отрегулировать положение опорной пластины (8) рычага прижимной

лапки, чтобы выровнять лапки.

(Предупреждение!) Будьте осторожны и следите за тем, чтобы опорная пластина

рычага прижимной лапки не препятствовала кронштейну подачи (9). Если опорная

пластина рычага прижимной лапки препятствует скребку, то с помощью установочного

винта (10) необходимо отрегулировать высоту скребка.
