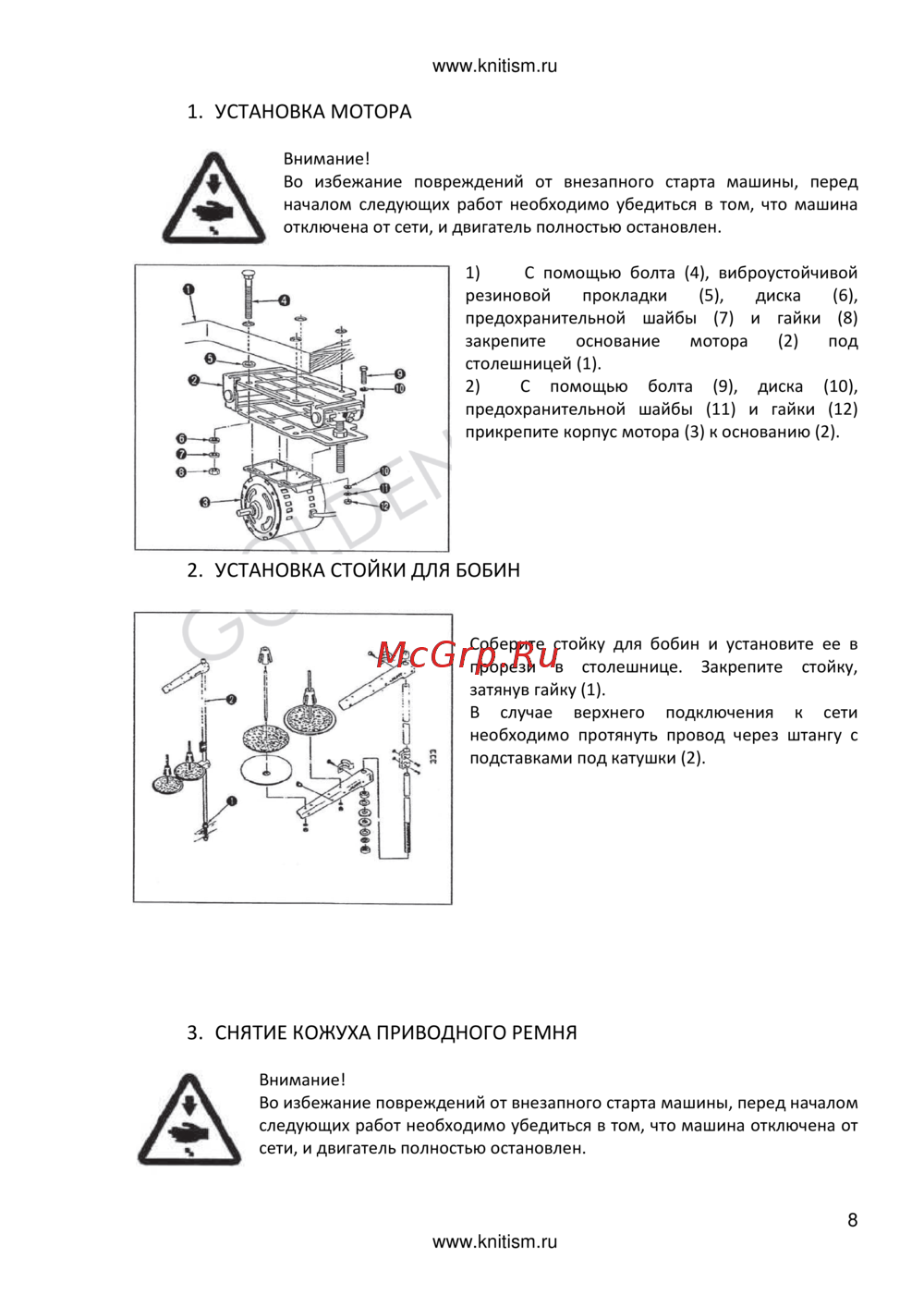

1. УСТАНОВКА МОТОРА

Внимание!

Во избежание повреждений от внезапного старта машины, перед

началом следующих работ необходимо убедиться в том, что машина

отключена от сети, и двигатель полностью остановлен.

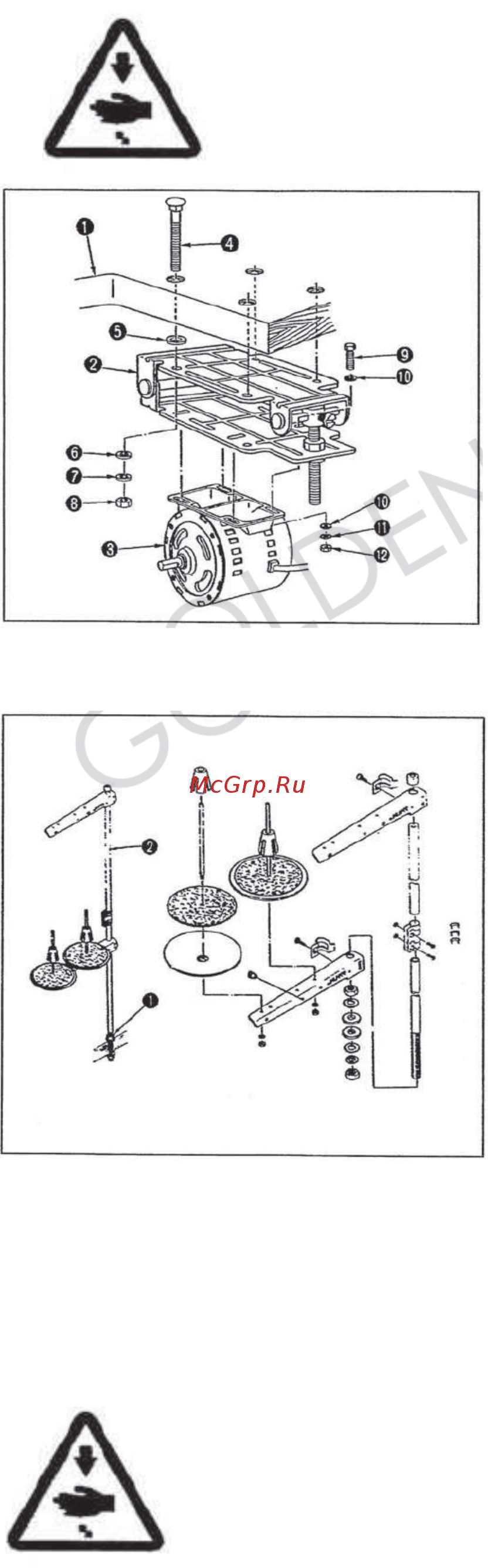

1) С помощью болта (4), виброустойчивой

резиновой прокладки (5), диска (6),

предохранительной шайбы (7) и гайки (8)

закрепите основание мотора (2) под

столешницей (1).

2) С помощью болта (9), диска (10),

предохранительной шайбы (11) и гайки (12)

прикрепите корпус мотора (3) к основанию (2).

2. УСТАНОВКА СТОЙКИ ДЛЯ БОБИН

Соберите стойку для бобин и установите ее в

прорези в столешнице. Закрепите стойку,

затянув гайку (1).

В случае верхнего подключения к сети

необходимо протянуть провод через штангу с

подставками под катушки (2).

3. СНЯТИЕ КОЖУХА ПРИВОДНОГО РЕМНЯ

Внимание!

Во избежание повреждений от внезапного старта машины, перед началом

следующих работ необходимо убедиться в том, что машина отключена от

сети, и двигатель полностью остановлен.
