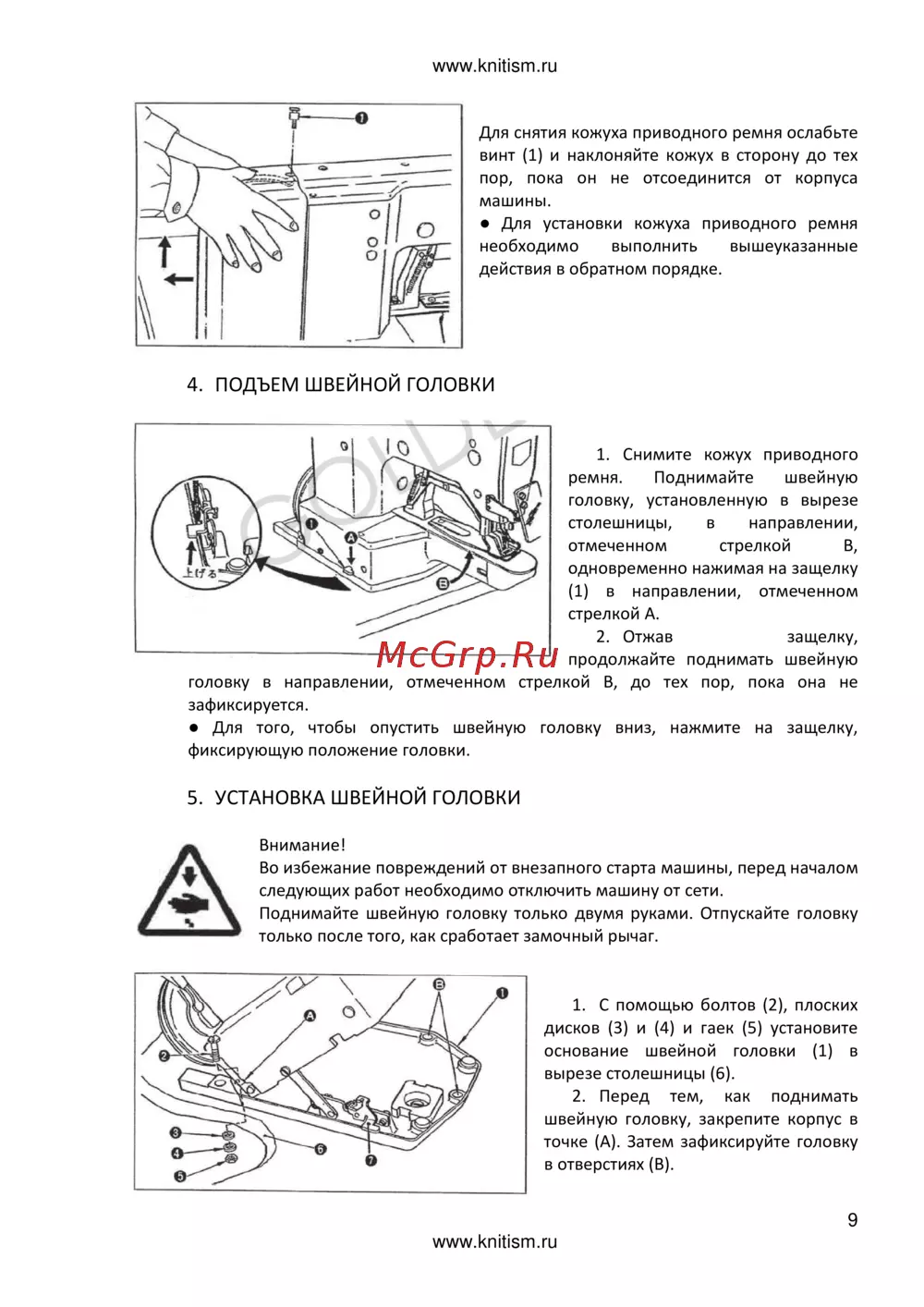

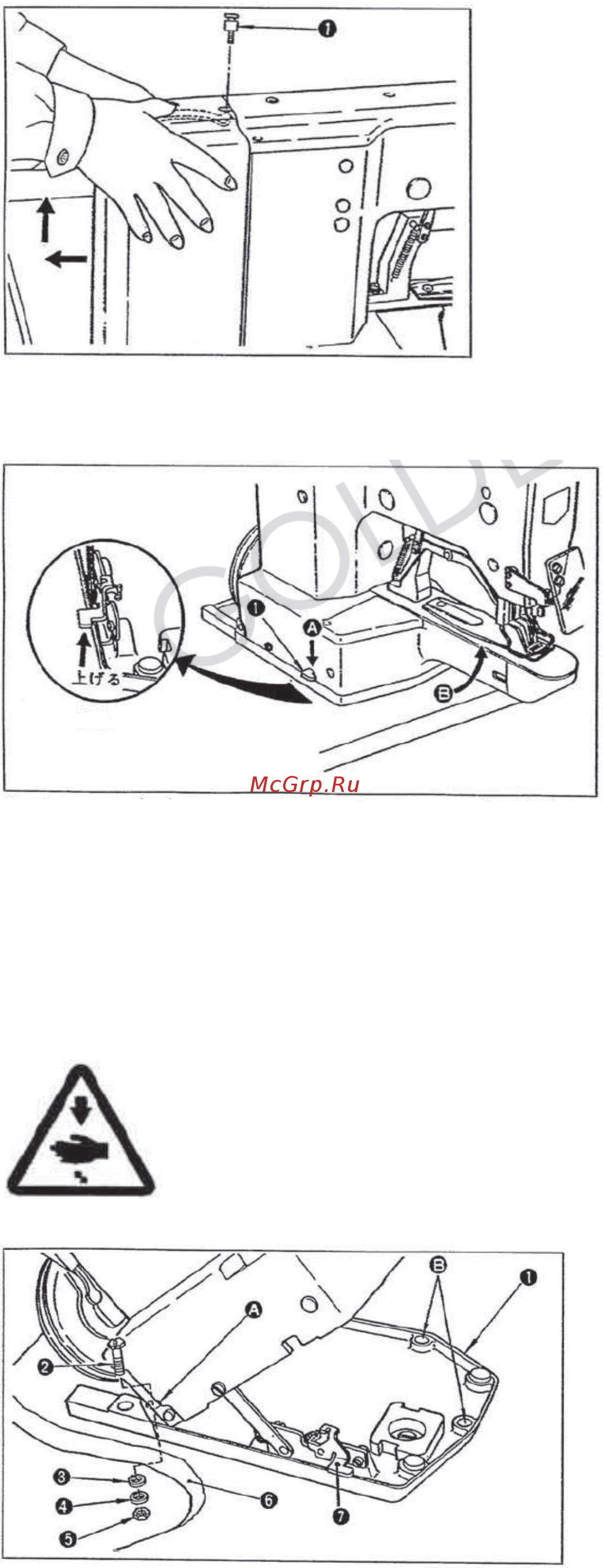

Для снятия кожуха приводного ремня ослабьте

винт (1) и наклоняйте кожух в сторону до тех

пор, пока он не отсоединится от корпуса

машины.

● Для установки кожуха приводного ремня

необходимо выполнить вышеуказанные

действия в обратном порядке.

4. ПОДЪЕМ ШВЕЙНОЙ ГОЛОВКИ

1. Снимите кожух приводного

ремня. Поднимайте швейную

головку, установленную в вырезе

столешницы, в направлении,

отмеченном стрелкой В,

одновременно нажимая на защелку

(1) в направлении, отмеченном

стрелкой А.

2. Отжав защелку,

продолжайте поднимать швейную

головку в направлении, отмеченном стрелкой В, до тех пор, пока она не

зафиксируется.

● Для того, чтобы опустить швейную головку вниз, нажмите на защелку,

фиксирующую положение головки.

5. УСТАНОВКА ШВЕЙНОЙ ГОЛОВКИ

Внимание!

Во избежание повреждений от внезапного старта машины, перед началом

следующих работ необходимо отключить машину от сети.

Поднимайте швейную головку только двумя руками. Отпускайте головку

только после того, как сработает замочный рычаг.

1. С помощью болтов (2), плоских

дисков (3) и (4) и гаек (5) установите

основание швейной головки (1) в

вырезе столешницы (6).

2. Перед тем, как поднимать

швейную головку, закрепите корпус в

точке (А). Затем зафиксируйте головку

в отверстиях (В).
