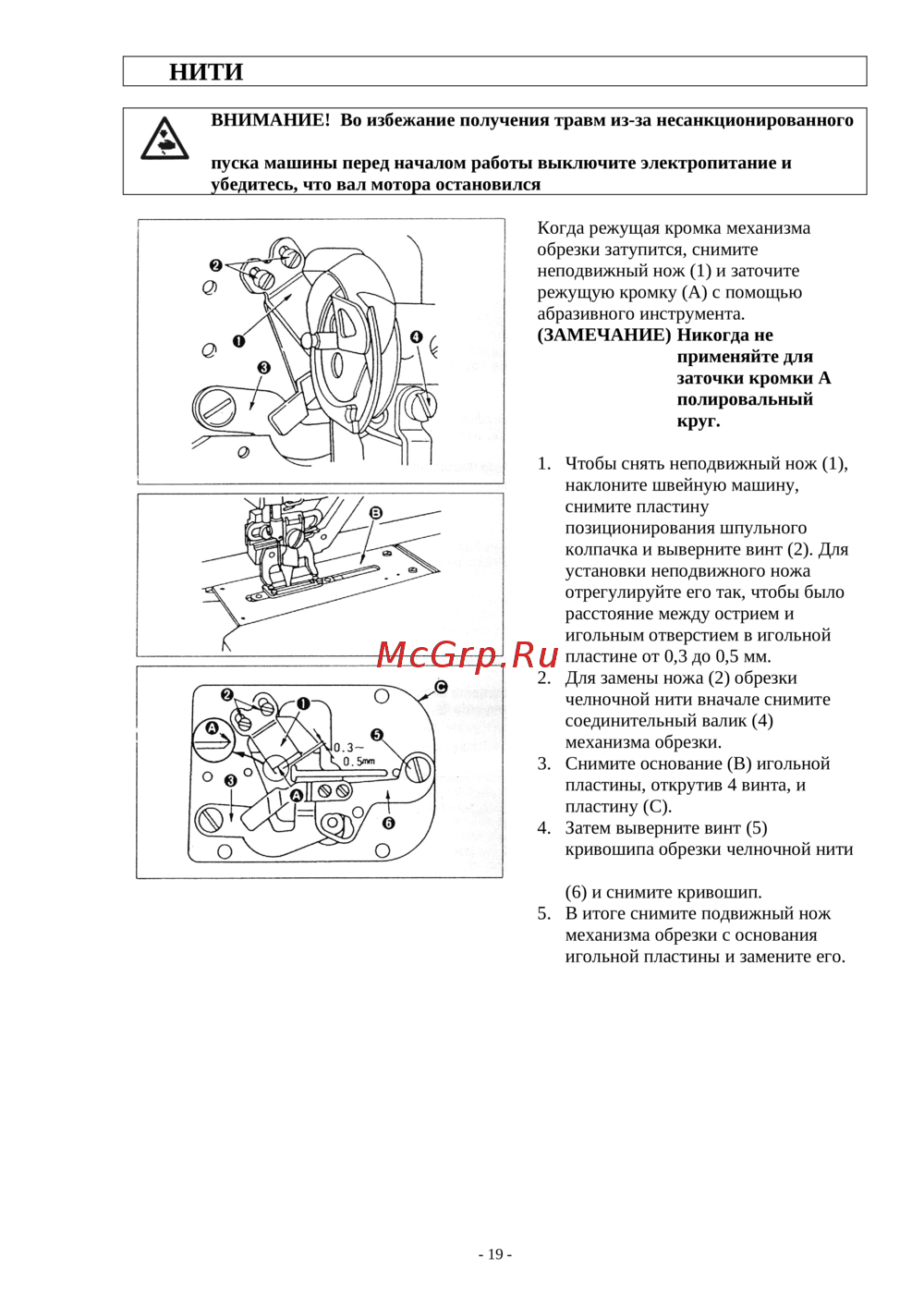

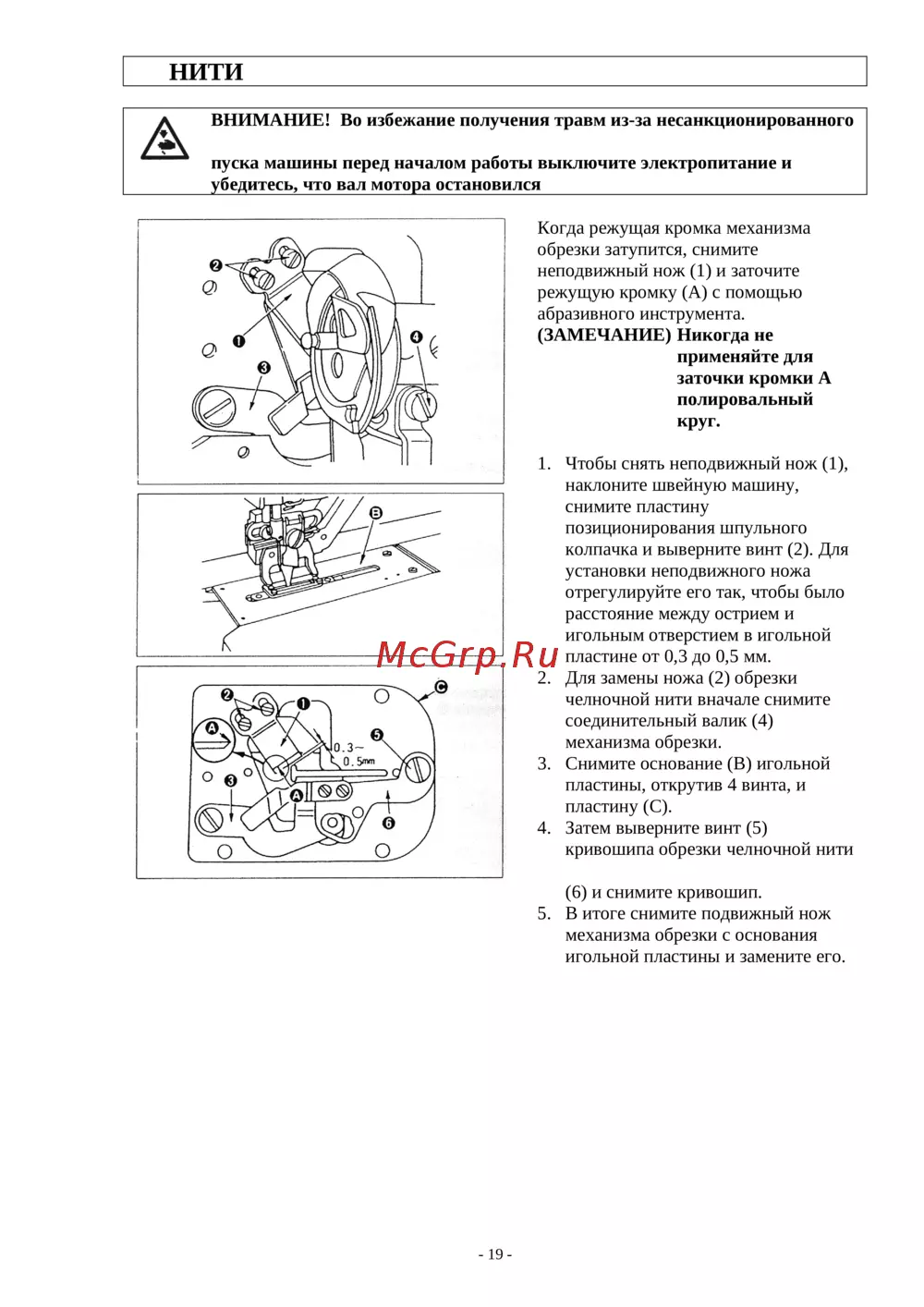

НИТИ

ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного

пуска машины перед началом работы выключите электропитание и

убедитесь, что вал мотора остановился

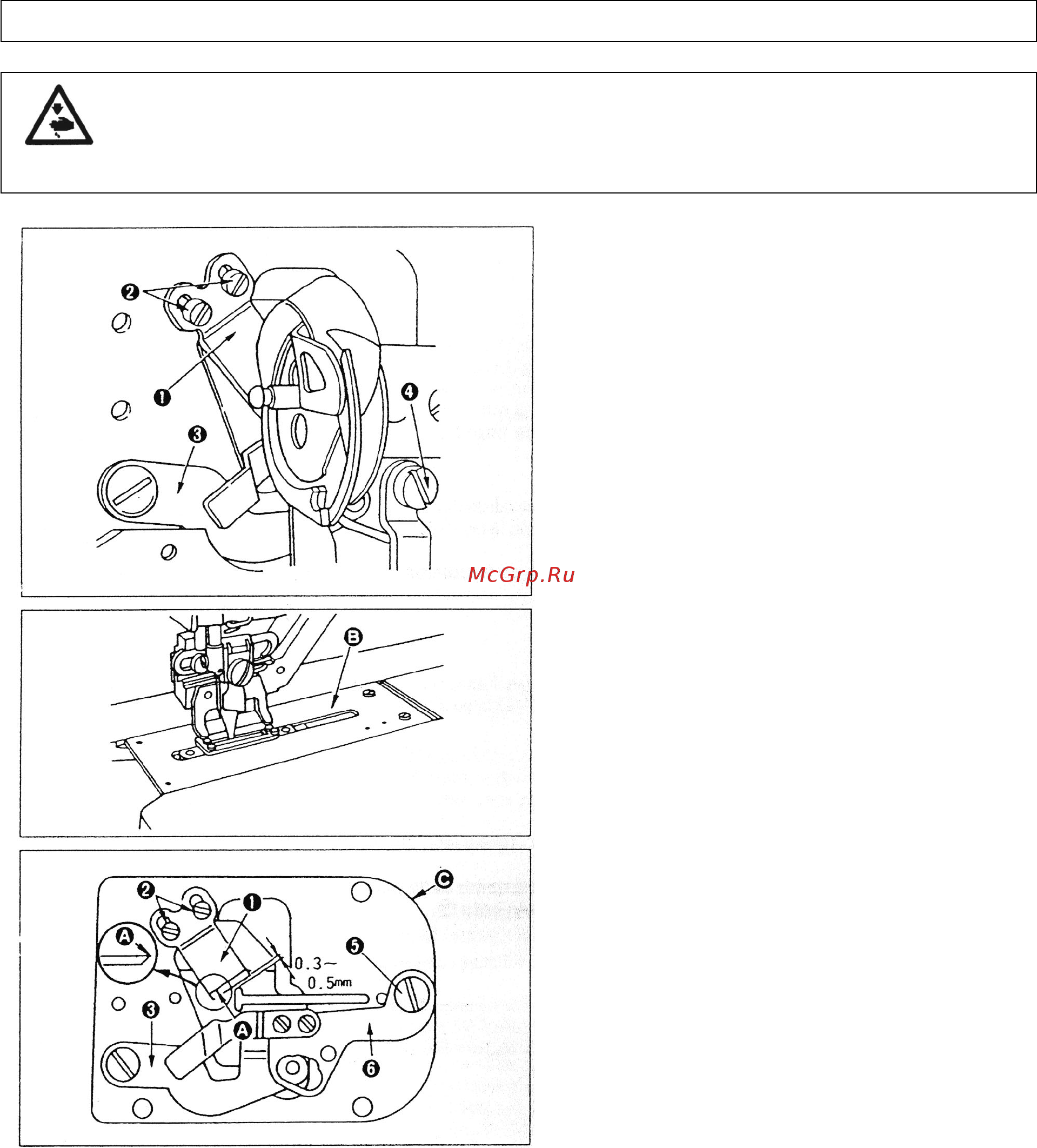

Когда режущая кромка механизма

обрезки затупится, снимите

неподвижный нож (1) и заточите

режущую кромку (А) с помощью

абразивного инструмента.

(ЗАМЕЧАНИЕ) Никогда не

применяйте для

заточки кромки А

полировальный

круг.

1. Чтобы снять неподвижный нож (1),

наклоните швейную машину,

снимите пластину

позиционирования шпульного

колпачка и выверните винт (2). Для

установки неподвижного ножа

отрегулируйте его так, чтобы было

расстояние между острием и

игольным отверстием в игольной

пластине от 0,3 до 0,5 мм.

2. Для замены ножа (2) обрезки

челночной нити вначале снимите

соединительный валик (4)

механизма обрезки.

3. Снимите основание (В) игольной

пластины, открутив 4 винта, и

пластину (С).

4. Затем выверните винт (5)

кривошипа обрезки челночной нити

(6) и снимите кривошип.

5. В итоге снимите подвижный нож

механизма обрезки с основания

игольной пластины и замените его.

- 19 -
