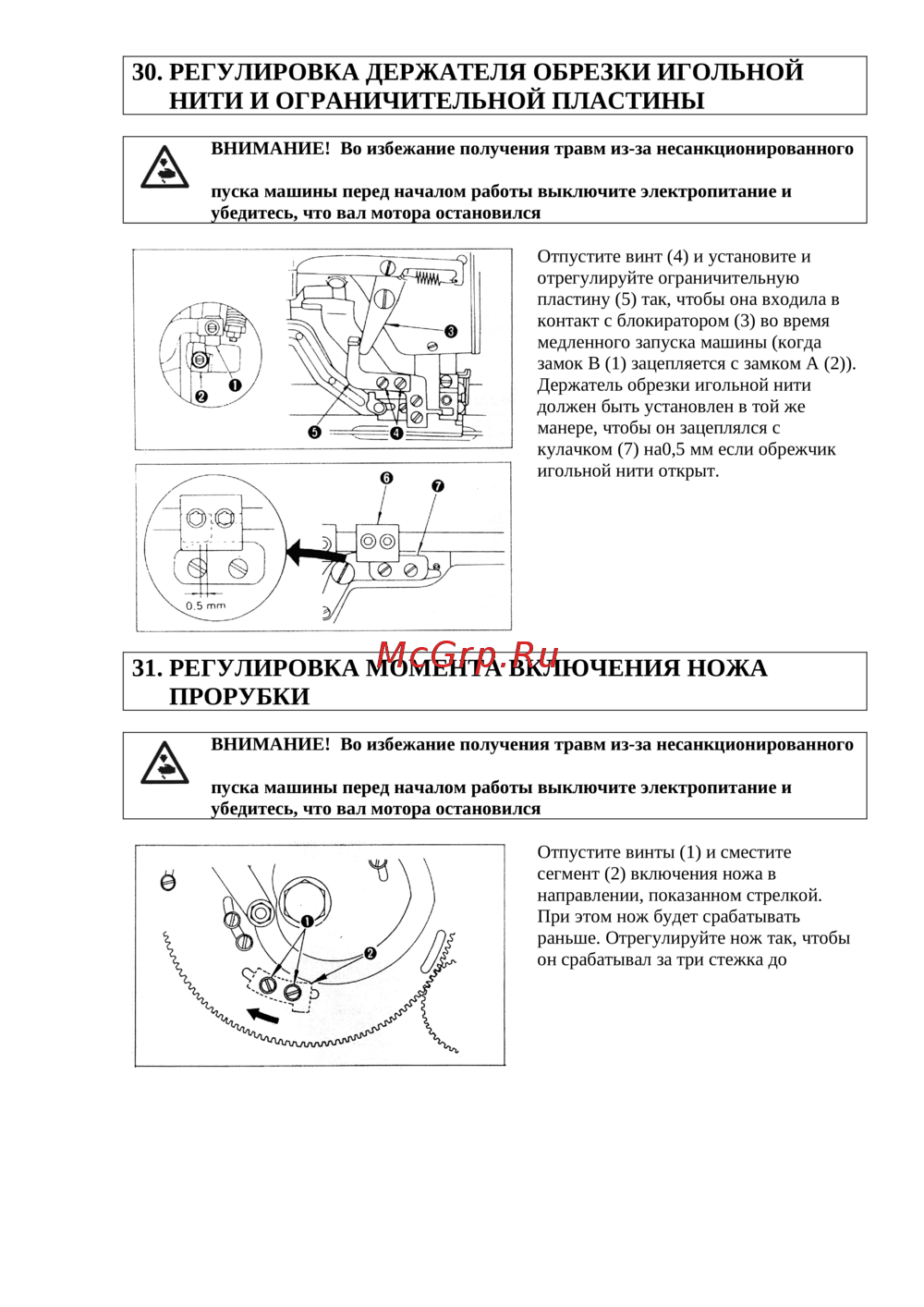

30. РЕГУЛИРОВКА ДЕРЖАТЕЛЯ ОБРЕЗКИ ИГОЛЬНОЙ
НИТИ И ОГРАНИЧИТЕЛЬНОЙ ПЛАСТИНЫ
ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного
пуска машины перед началом работы выключите электропитание и
убедитесь, что вал мотора остановился
Отпустите винт (4) и установите и
отрегулируйте ограничительную
пластину (5) так, чтобы она входила в
контакт с блокиратором (3) во время
медленного запуска машины (когда
замок В (1) зацепляется с замком А (2)).
Держатель обрезки игольной нити
должен быть установлен в той же
манере, чтобы он зацеплялся с
кулачком (7) на0,5 мм если обрежчик
игольной нити открыт.
31. РЕГУЛИРОВКА МОМЕНТА ВКЛЮЧЕНИЯ НОЖА
ПРОРУБКИ
ВНИМАНИЕ! Во избежание получения травм из-за несанкционированного
пуска машины перед началом работы выключите электропитание и
убедитесь, что вал мотора остановился
Отпустите винты (1) и сместите
сегмент (2) включения ножа в
направлении, показанном стрелкой.
При этом нож будет срабатывать
раньше. Отрегулируйте нож так, чтобы
он срабатывал за три стежка до
останова машины.
