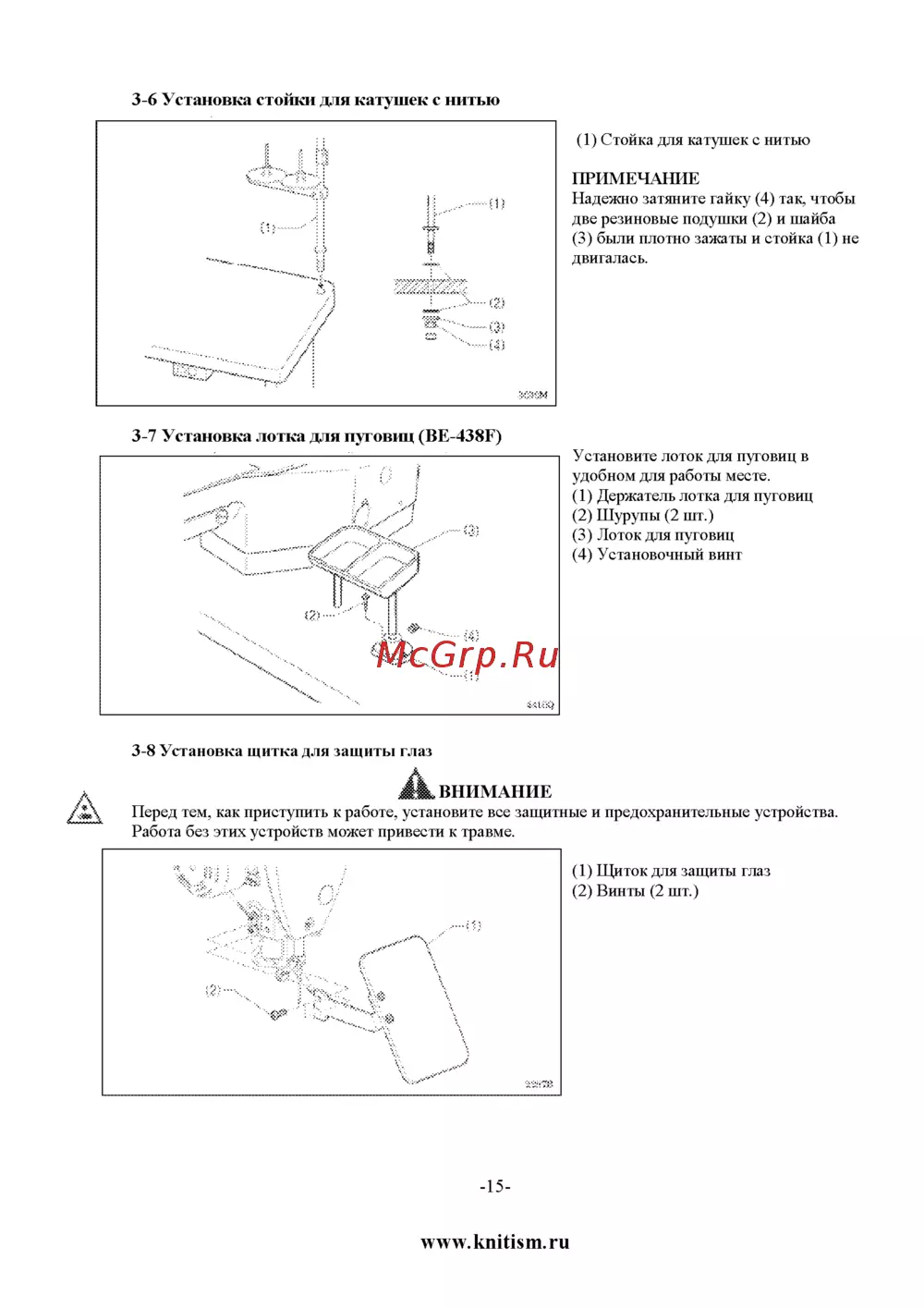

3 6 Установка стойки для катушек с нитью 1 Стойка для катушек с нитью ПРИМЕЧАНИЕ Надежно затяните гайку 4 так чтобы две резиновые подушки 2 и шайба 3 были плотно зажаты и стойка 1 не двигалась 3 7 Установка лотка для пуговиц ВЕ 438Е Установите лоток для пуговиц в удобном для работы месте 1 Держатель лотка для пуговиц 2 Шурупы 2 шт 3 Лоток для пуговиц 4 Установочный винт 3 8 Установка щитка для защиты глаз А ВНИМАНИЕ Перед тем как приступить к работе установите все защитные и предохранительные устройства Работа без этих устройств может привести к травме 15 www knitism ru
Подробное руководство по установке стойки для катушек, лотка для пуговиц и щитка для защиты глаз. Обеспечьте безопасность и удобство в работе с швейным оборудованием.
