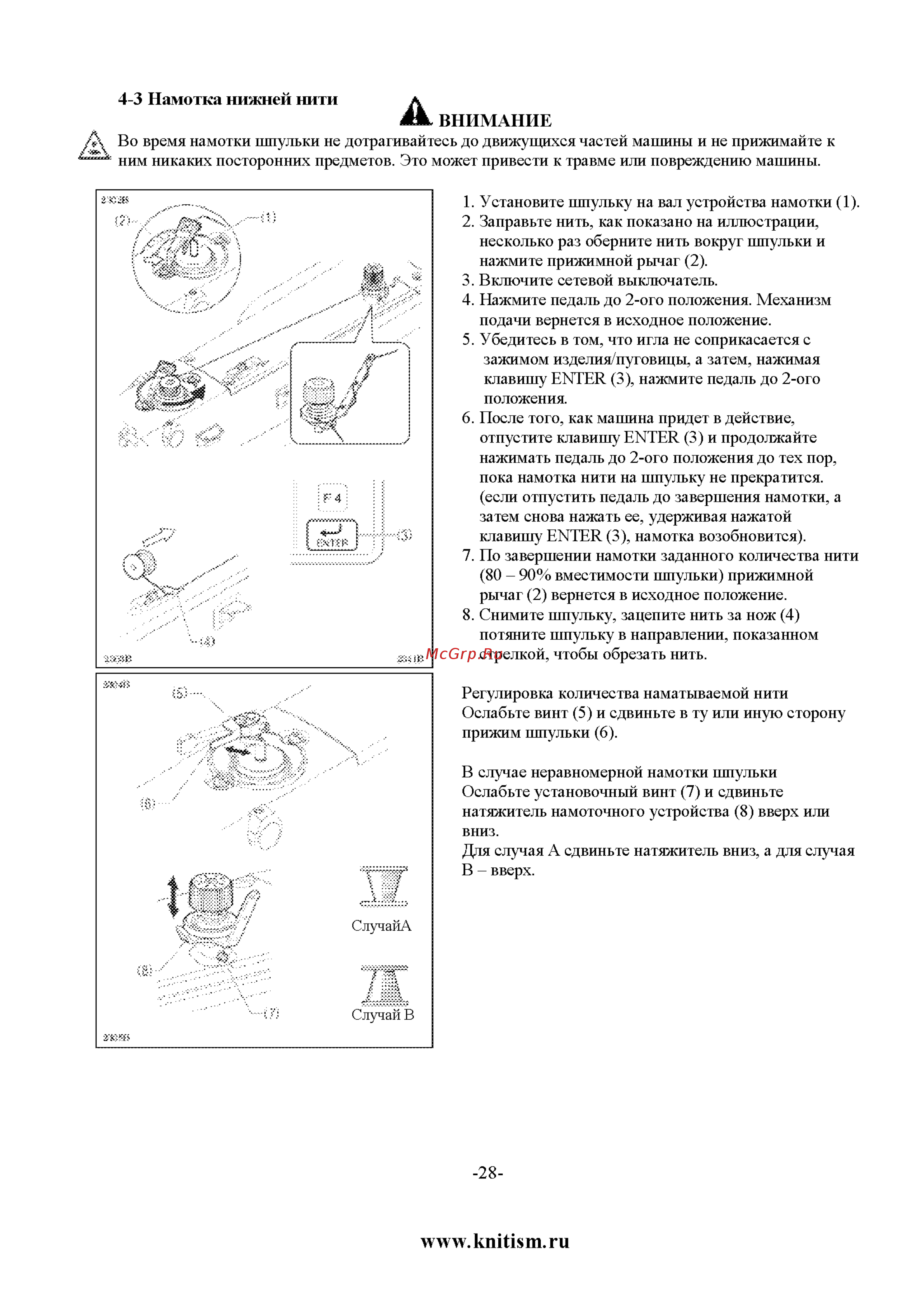

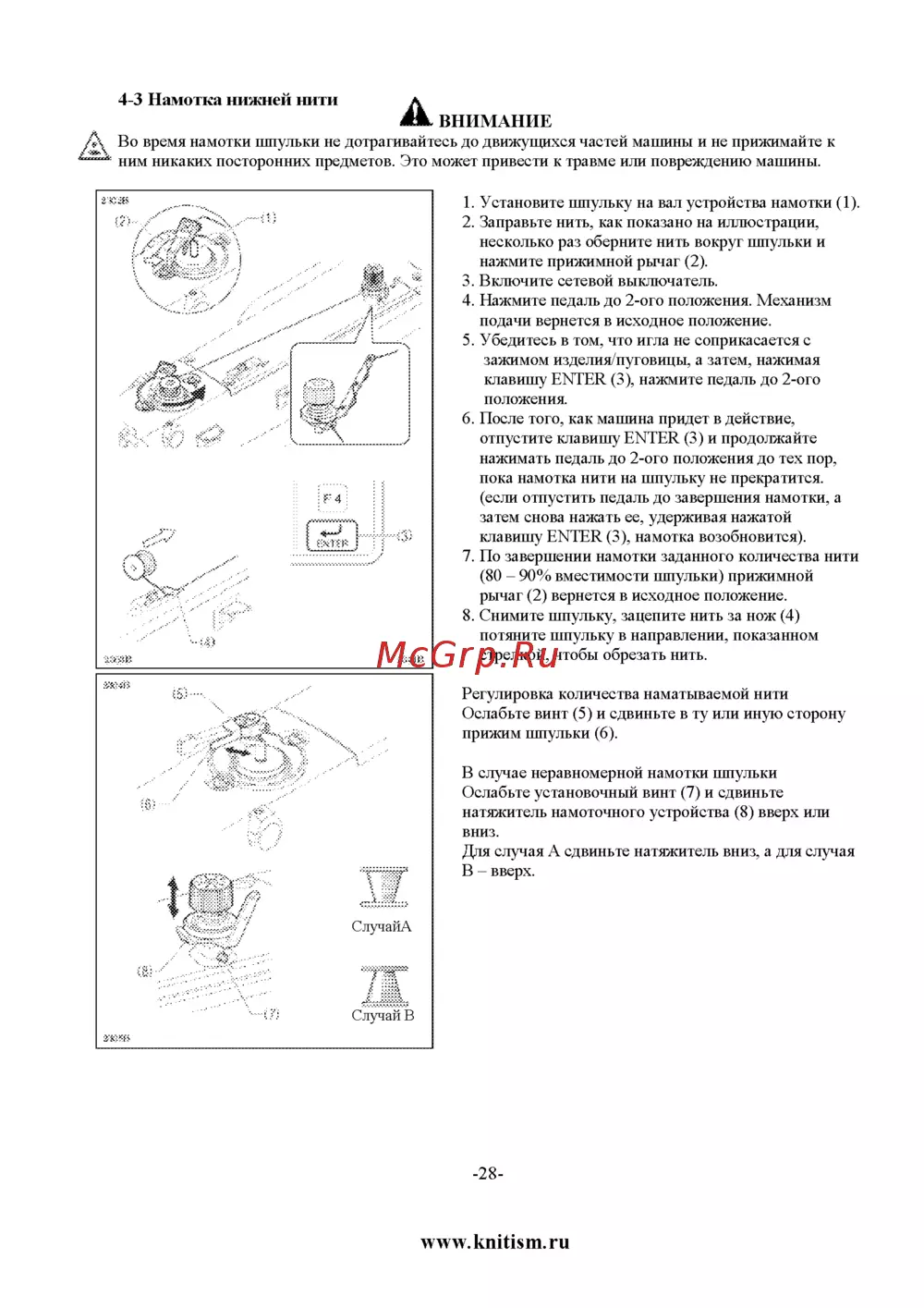

4 3 Намотка нижней нити ВНИМАНИЕ XX Во время намотки шпульки не дотрагивайтесь до движущихся частей машины и не прижимайте к т х ним никаких посторонних предметов Это может привести к травме или повреждению машины 1 Установите шпульку на вал устройства намотки 1 2 Заправьте нить как показано на иллюстрации несколько раз оберните нить вокруг шпульки и нажмите прижимной рычаг 2 3 Включите сетевой выключатель 4 Нажмите педаль до 2 ого положения Механизм подачи вернется в исходное положение 5 Убедитесь в том что игла не соприкасается с зажимом изделия пуговицы а затем нажимая клавишу ENTER 3 нажмите педаль до 2 ого положения 6 После того как машина придет в действие отпустите клавишу ENTER 3 и продолжайте нажимать педаль до 2 ого положения до тех пор пока намотка нити на шпульку не прекратится если отпустить педаль до завершения намотки а затем снова нажать ее удерживая нажатой клавишу ENTER 3 намотка возобновится 7 По завершении намотки заданного количества нити 80 90 вместимости шпульки прижимной рычаг 2 вернется в исходное положение 8 Снимите шпульку зацепите нить за нож 4 потяните шпульку в направлении показанном стрелкой чтобы обрезать нить Регулировка количества наматываемой нити Ослабьте винт 5 и сдвиньте в ту или иную сторону прижим шпульки 6 В случае неравномерной намотки шпульки Ослабьте установочный винт 7 и сдвиньте натяжитель намоточного устройства 8 вверх или вниз Для случая А сдвиньте натяжитель вниз а для случая В вверх 28 www knitism ru
Подробная инструкция по правильной намотке нижней нити на шпульку. Узнайте, как избежать травм и повреждений машины при работе с намоточным устройством.
