Содержание
- Ке 430е ве 438е p.1
- Www knitism ru p.1
- Www knitism ru p.2
- Www knitism ru p.3
- Опасно p.3
- Инструкции по технике безопасности p.3
- Внимание p.3
- Установка машины p.4
- К внимание p.4
- А опасно p.4
- Www knitism ru p.4
- Шитье p.5
- Www knitism ru p.5
- Техническое обслуживание и осмотр p.6
- Очистка p.6
- Www knitism ru p.6
- А й ш p.7
- Www knitism ru p.7
- Дда аж i 1 6 30 p.7
- ____д ж м____ p.7
- Www knitism ru p.8
- Www knitism ru p.9
- Www knitism ru p.10
- Содержание p.10
- Www knitism ru p.11
- Www knitism ru p.12
- Стежков в каждой программе строчки p.13
- 2 без гарантии работы для какого либо иного устройства 3 количество программ строчки и стежков которое может быть записано зависит от количества p.13
- Www knitism ru p.13
- Ke 430f 0i be 438f p.13
- 803634 101 p.13
- 1 для зажима пуговиц диаметром 20 мм и более используется дополнительный зажим пуговицы в p.13
- 2 перечень схем строчки ке 430е схемы строчки приведенные ниже записаны в память машины и могут быть выбраны в соответствии со спецификациями доступна любая схема строчки при условии что ее размер находится в пределах размера подающей пластины и зажима изделия используйте зажим изделия и подающую пластину соответствующие выбранной программе когда масштабное отношение выбрано равным 100 размер строчки представляет собой ее длину p.14
- Для средних материалов 03 p.14
- Рисунок p.14
- Для тяжелых материалов 05 p.14
- Www knitism ru p.14
- Точки начала и конца шитья находятся посередине рисунка p.15
- Для трикотажных материалов 0к и корсетов и граций 0е p.15
- Рисунок p.15
- Прямая закрепка вертикальный зигзаг p.15
- К лл p.15
- Для тяжелых материалов 05 p.15
- Www knitism ru p.15
- Www knitism ru p.16
- Закрепка в форме полумесяца p.17
- Рисунок p.17
- Крестообразная закрепка перекрестная закрепка p.17
- Www knitism ru p.17
- L образная закрепка p.18
- Шар p.18
- Рисунок p.18
- Круговая строчка p.18
- Ишйьш p.18
- Если вы хотите создать схему строчки отличную от стандартных вы можете сделать это при помощи программатора ps 300b обратитесь за консультацией в местное торговое представительство компании brother внимание при создании дополнительных схем строчки при многократном выполнении строчек с небольшим количеством стежков 15 стежков и менее возможен перегрев двигателя привода верхнего вала и появление кода неисправности е150 p.18
- Для петель с глазком p.18
- Www knitism ru p.18
- Схема строчки p.19
- Составляет не менее 2 мм p.19
- Не использовать пружину подъемника пуговицы p.19
- Кол во стежков p.19
- Кол во нитей p.19
- Используется для пуговиц с отверстиями малого диаметра 2 перед использованием программы убедитесь в том что диаметр отверстий пуговицы p.19
- Www knitism ru p.19
- 3 перечень схем строчки ве 438е показанные ниже схемы строчки записаны в памяти машины может быть выбрана любая схема строчек при условии попадания иглы в отверстия пуговицы при выполнении схем строчек без перекрестных стежков нить обрезается по завершении прошивания одной стороны затем прошивается другая сторона p.19
- Обрезка нити чтобы закончить операцию нажмите педаль и удерживайте ее нажатой до тех пор пока не начнется прошивание другой стороны или нажмите педаль после прошивания другой стороны p.20
- Схема строчки p.20
- Пуговицы затем прошивается другая сторона p.20
- По завершении прошивания одной стороны обрезка нити производится без подъема зажима p.20
- Кол во стежков p.20
- Кол во нитей p.20
- Используется для пуговиц с отверстиями малого диаметра 4 по завершении прошивания одной стороны зажим пуговицы поднимается и производится p.20
- Www knitism ru p.20
- По завершении прошивания одной стороны обрезка нити производится без подъема зажима p.21
- Обрезка нити чтобы закончить операцию нажмите педаль и удерживайте ее нажатой до тех пор пока не начнется прошивание другой стороны или нажмите педаль после прошивания другой стороны p.21
- Кол во нитей p.21
- Кол во p.21
- Используется для пуговиц с отверстиями малого диаметра 3 не использовать пружину подъемника пуговицы 4 по завершении прошивания одной стороны зажим пуговицы поднимается и производится p.21
- Для пуговиц с ножкой p.21
- Внимание при создании дополнительных схем строчки при многократном выполнении строчек с небольшим количеством стежков 15 стежков и менее возможен перегрев двигателя привода верхнего вала и появление кода неисправности е150 p.21
- Www knitism ru p.21
- Схема p.21
- Строчки p.21
- Стежков p.21
- Пуговицы затем прошивается другая сторона p.21
- Установка p.22
- Ж внимание p.22
- Www knitism ru p.22
- Www knitism ru p.23
- Www knitism ru p.24
- Www knitism ru p.25
- Www knitism ru p.26
- Www knitism ru p.27
- Примечание жгуты проводки шаговых двигателей подачи по осям хи у и привода зажима изделия так чтобы они не касались платы источника питания p.28
- Www knitism ru p.28
- Www knitism ru p.29
- Www knitism ru p.30
- Www knitism ru p.31
- Www knitism ru p.32
- Www knitism ru p.33
- Www knitism ru p.34
- Www knitism ru p.35
- Www knitism ru p.36
- Подготовка к шитью p.37
- Www knitism ru p.37
- Www knitism ru p.38
- Www knitism ru p.39
- Www knitism ru p.40
- Справочная таблица по выбору натяжения нити p.41
- Настройка натяжения нити нажмите клавишу 2 или 3 чтобы изменить значение натяжения 4 установленное значение натяжения будет применено при выполнении следующей швейной операции p.41
- Используйте цифровой задатчик натяжения нити чтобы отрегулировать натяжение в соответствии с типом материала см настройка натяжения нити p.41
- Дополнительно поверните регулровочную гайку натяжителя 1 чтобы отрегулировать остаточную длину верхней нити 35 40 мм когда рычаг нитепритягивателя не используется p.41
- Www knitism ru p.41
- 5 2 натяжение верхней нити p.41
- Это значение натяжения когда предварительное натяжение равно 0 05 н p.41
- Www knitism ru p.42
- Справочная таблица номеров программ p.43
- Снимите игольную пластинку и удалите из под нее обрывки нити p.43
- При работе с некоторыми типами материалов и нитей машина ке 430е нижняя нить может выступать с изнаночной стороны материала на 2 ом стежке в этом случае рекомендуется использовать программы строчки рассчитанные на использование устройства зажима нити детали см в разделе 2 2 перечень схем строчки ке 430е p.43
- Закрепки 10 мм или менее конец нити удерживаемый устройством зажима нити может выступать из шва с изнаночной стороны материала для выполнения таких программ рекомендуется изменить настройку устройства зажима нити на p.43
- Если часто возникает ошибка е690 или е691 p.43
- Для выполнения программ строчки с малой длиной p.43
- Www knitism ru p.43
- Www knitism ru p.44
- Использование панели управления p.45
- Базовые операции p.45
- Www knitism ru p.45
- Www knitism ru p.46
- 2 метод задания программы в программе могут быть записаны рисунки строчки масштабы по осям x и у функция медленного пуска натяжение верхней нити и т д после выбора номера программы вы можете выполнить программу строчки соответствующую выбранному номеру программы с номерами 1 89 1 64 для модели 438е имеют запрограммированные схемы строчки номера которых совпадают с номерами программ эти номера не могут быть изменены элементы программ с номерами от 200 до 999 могут быть заданы в соответствии с желаниями пользователя p.47
- Если выбран номер программы от 2u0 до 999 запишите номер строчки p.47
- Www knitism ru p.47
- 26 функциональные клавиши е1 е2 ез е4 используются для прямого выбора номеров программ и номеров циклических программ p.47
- 25 клавиша enter служит для подтверждения значений отображаемых на дисплее например дисплее меню 16 p.47
- Www knitism ru p.48
- У5с1 p.49
- Перечень параметров p.49
- Коп p.49
- Www knitism ru p.49
- К ем p.50
- Www knitism ru p.50
- Www knitism ru p.51
- Bcther 3 п п p.51
- 3 копирование программ чтобы создать программу с параметрами почти совпадающими с параметрами другой программы вы можете скопировать программу а затем изменить в ней только то что вам необходимо p.51
- Www knitism ru p.52
- 4 проверка выполнения схемы строчки ke 430f используйте тестовый режим для проверки перемещения иглы при работе только зажима изделия убедитесь в том что игла не выходит за пределы рамки зажима изделия ___________________ p.52
- Www knitism ru p.53
- 5 проверка выполнения схемы строчки ве 438е используйте тестовый режим для проверки перемещения иглы при работе только зажима пуговицы p.53
- Www knitism ru p.54
- Использование панели управления расширенные операции p.55
- Www knitism ru p.55
- 2 перечень переключателей памяти p.56
- Настройка недействительна работа осуществляется аналогично состоянию on p.56
- Когда выбрана программа 1 64 данные о расстоянии между отверстиями пуговицы p.56
- Www knitism ru p.56
- 3 значение размеров в мм может немного отличаться от фактического размера строчки 4 если ни один из номеров программ от 200 до 999 или программ циклов coi сзо не выбран p.56
- 1 off для ke 430f и 0n для be 438f 2 настройка разрешена когда переключатель памяти находится в состоянии on и для be 438f p.56
- Www knitism ru p.57
- 5 настройка разрешена когда переключатель памяти 100 находится в состоянии он выбрана схема плавного пуска ьо8 или ьо9 и значение скорости шитья установлено равным 1500 стежков мин или более p.57
- Www knitism ru p.58
- Www knitism ru p.59
- 5 использование программ циклов схемы строчки записанные в программах пользователя могут быть записаны в до 30 программах циклов с01 с030 одна программа цикла может содержать до 50 шагов 811 8150 при выполнении строчек в определенном порядке может быть полезным предварительно записать их в виде программы цикла метод записи p.60
- Www knitism ru p.60
- Www knitism ru p.61
- Переключатель памяти диапазон программ и порядок отображения p.62
- Диапазон программ которые могут быть выбраны и порядок их отображения могут изменяться в зависимости от настроек переключателей памяти p.62
- Www knitism ru p.62
- 1 от 1 до 64 для модели 438р 2 отображаются только те номера которые были записаны 3 только когда номера программ от 200 до 999 не были записаны p.62
- Функциональные клавиши p.63
- Р 3 р 4 p.63
- Р 3 г 4 p.63
- Параметры которые можно выбрать варьируются в зависимости от настроек переключателей памяти 406 0 начальная настройка p.63
- Г 1 н 2 p.63
- Www knitism ru p.63
- U04204 p.63
- 6 прямой выбор вы можете использовать функциональные клавиши для непосредственного выбора номеров программ и номеров программ циклов однако если для данного номера программы ничего не записано он отображаться не будет p.63
- Www knitism ru p.64
- 7 сброс всех настроек установка значений по умолчанию если швейная машина перестала работать нормально причина может заключаться например в неправильной настройке данных памяти при помощи выключателей памяти в таких случаях может оказаться возможным восстановление нормальной работы посредством выполнения процедур инициализации настроек сохраненных в памяти в соответствии с процедурами описанными ниже p.64
- Шитье p.65
- К внимание p.65
- Www knitism ru p.65
- Изменение схемы плавного пуска p.66
- Изменение скорости шитья p.66
- Www knitism ru p.66
- 2 изменение условий шитья такие параметры как x scale y scale и скорость шитья можно изменить во время паузы в работе сделанные изменения будут отражены в программе поэтому это является полезным способом изменения программ во время проверки их фактического выполнения изменение масштаба по осям x и y p.66
- Техническое обслуживание p.67
- Внимание p.67
- Www knitism ru p.67
- Www knitism ru p.68
- Www knitism ru p.69
- Www knitism ru p.70
- Www knitism ru p.71
- Www knitism ru p.72
- 1 значение натяжения когда предварительное натяжение равно 0 05 н p.73
- Техником для выполнения технического обслуживания и осмотра электрооборудования обратитесь к дилеру компании brother или квалифицированному электрику p.73
- Стандартные регулировки p.73
- При выполнении технического обслуживания осмотра или регулировки при замене расходных или быстроизнашивающихся частей таких как челночное устройство p.73
- Йте сетевой выключатель машины и вынимайте вилку сетевого шнура из розетки в следующих случаях p.73
- Если какую либо регулировку необходимо выполнить без отключения питания соблюдайте крайнюю осторожность и примите все необходимые меры безопасности p.73
- Если какие либо предохранительные устройства были сняты для выполнения регулировки или очистки перед тем как продолжить работу установите их на место и проверьте их работоспособность p.73
- Если вы будет делать это одной рукой рука может соскользнуть в результате чего вы можете получить травму p.73
- Б техническое обслуживание и осмотр машины должны выполняться только квалифицированным p.73
- А отклонять головку машины назад или возвращать ее в рабочее положение следует двумя руками p.73
- А внимание p.73
- 1 стандартное натяжение нитей p.73
- Отрегулируйте натяжение поворачивая вал 2 отверткой при большой высоте ходе пружины или ее недостаточном натяжении длина конца нти после обрезки может быть нестабильной p.74
- Высота пружины нитепритягивателя чтобы отрегулировать высоту пружины нитепритягивателя ослабьте установочный винт 1 и поверните корпус натяжителя p.74
- Www knitism ru p.74
- 1 2 пружина нитепритягивателя p.74
- Www knitism ru p.75
- Www knitism ru p.76
- Www knitism ru p.77
- Www knitism ru p.78
- Www knitism ru p.79
- Www knitism ru p.80
- Www knitism ru p.81
- Таблица кодов неисправностей p.82
- При возникновении неисправности включается звуковой сигнал и на дисплее отображается код неисправности устраните причину проблемы в соответствии с указанными ниже процедурами p.82
- Предупреждения отображаемые в виде символов p.82
- Перед тем как открыть крышку блока управления выключите сетевой выключатель машины и выньте вилку сетевого шнура из розетки после этого подождите 5 минут прикосновение к токоведущим частям находящимся под напряжением может привести к серьезной электротравме p.82
- Ошибки связанные с выключателями p.82
- Опасно p.82
- Www knitism ru p.82
- Ошибки связанные с двигателем привода верхнего вала p.83
- Ошибки связанные с зажимом изделия p.83
- Www knitism ru p.83
- Ошибки связанные с механизмом подачи p.83
- Ошибки связанные с системой обмена данными и памятью p.84
- Www knitism ru p.84
- Ошибки связанные с устройствами p.85
- Ошибки связанные с редактированием данных p.85
- Ошибки связанные с печатной платой p.85
- Если отображается код неисправности не указанный в приведенных выше таблицах или рекомендуемые методы устранения неисправностей не дают результата обратитесь по месту покупки машины p.85
- Www knitism ru p.85
- Поиск и устранение неисправностей p.86
- Перед тем как приступить к поиску и устранению неисправностей выключите питание и выньте сетевой шнур из розетки в противном случае при случайном нажатии педали машина может прийти в действие что может стать причиной травмы p.86
- Перед тем как обратиться в ремонтную службу или сервисный центр проверьте следующие пункты если рекомендуемые методы устранения неисправностей не дают результата выключите машину и обратитесь к квалифицированному технику или по месту покупки машины p.86
- Внимание p.86
- Www knitism ru p.86
- Www knitism ru p.87
- Www knitism ru p.88
- Руководство по эксплуатации p.90
- Brother industries ltd http www brother com 1 5 kitajzoyama noda cho raria 448 0803 япония телефон 81 566 95 0088 p.90
- Www knitism ru p.90
Похожие устройства
-
Brother KE-430HX NEXIOКаталог запчастей -
Brother KE-430HX NEXIOРуководство по эксплуатации -
Brother KE-430HS NEXIOКаталог запчастей
-
Brother KE-430HS NEXIOРуководство по эксплуатации
-
Brother KE-430FXКаталог запчастей -
Juki LK-1900BNSSИнструкция по эксплуатации -
Juki LK-1900SSSИнструкция по эксплуатации -
Golden Wheel CS-8150HКаталог запчастей -
Golden Wheel CS-8150HРуководство по эксплуатации -
Golden Wheel CS-8150Руководство по эксплуатации
-
Golden Wheel CS-8150Каталог запчастей
-
Aurora A-1906Инструкция к блоку упрапвления

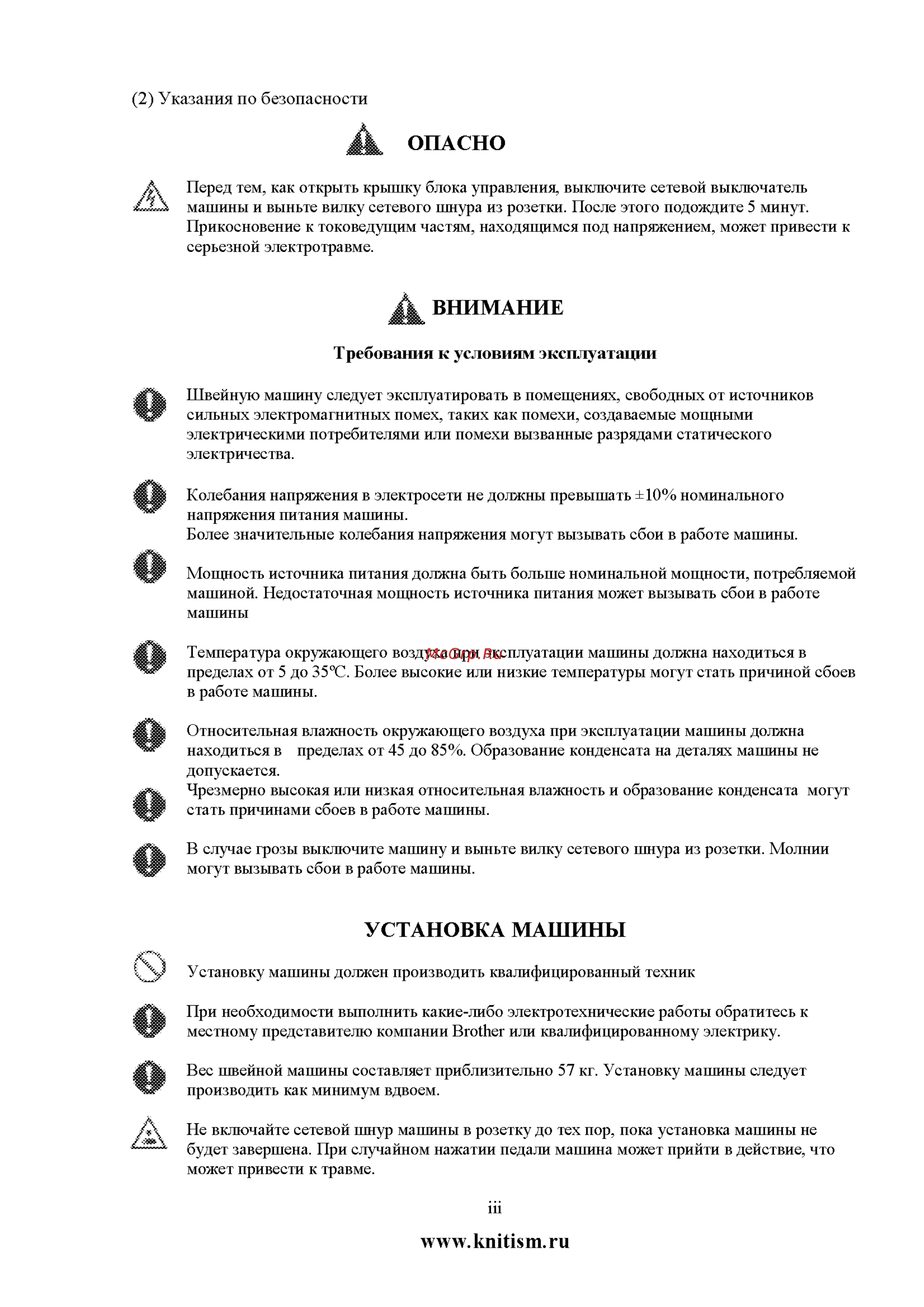

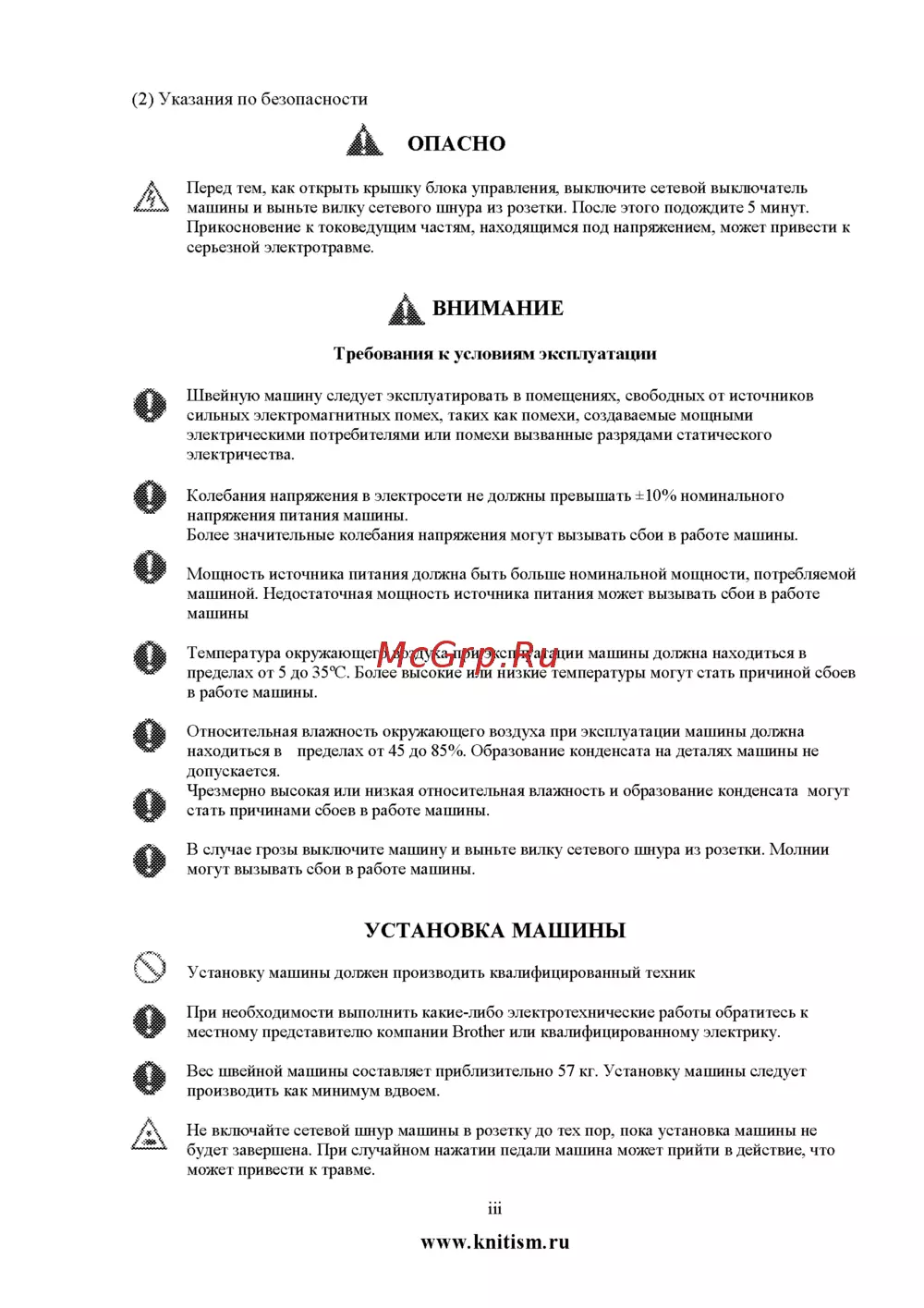

2 Указания по безопасности А ОПАСНО А Перед тем как открыть крышку блока управления выключите сетевой выключатель АЛ машины и выньте вилку сетевого шнура из розетки После этого подождите 5 минут Прикосновение к токоведущим частям находящимся под напряжением может привести к серьезной электротравме к ВНИМАНИЕ Требования к условиям эксплуатации Швейную машину следует эксплуатировать в помещениях свободных от источников сильных электромагнитных помех таких как помехи создаваемые мощными электрическими потребителями или помехи вызванные разрядами статического электричества Колебания напряжения в электросети не должны превышать 10 номинального напряжения питания машины Более значительные колебания напряжения могут вызывать сбои в работе машины Мощность источника питания должна быть больше номинальной мощности потребляемой машиной Недостаточная мощность источника питания может вызывать сбои в работе машины Температура окружающего воздуха при эксплуатации машины должна находиться в пределах от 5 до 35 С Более высокие или низкие температуры могут стать причиной сбоев в работе машины Относительная влажность окружающего воздуха при эксплуатации машины должна находиться в пределах от 45 до 85 Образование конденсата на деталях машины не допускается Чрезмерно высокая или низкая относительная влажность и образование конденсата могут стать причинами сбоев в работе машины В случае грозы выключите машину и выньте вилку сетевого шнура из розетки Молнии могут вызывать сбои в работе машины УСТАНОВКА МАШИНЫ Установку машины должен производить квалифицированный техник При необходимости выполнить какие либо электротехнические работы обратитесь к местному представителю компании Brother или квалифицированному электрику е Вес швейной машины составляет приблизительно 57 кг Установку машины следует производить как минимум вдвоем А Не включайте сетевой шнур машины в розетку до тех пор пока установка машины не будет завершена При случайном нажатии педали машина может прийти в действие что может привести к травме iii www knitism ru
