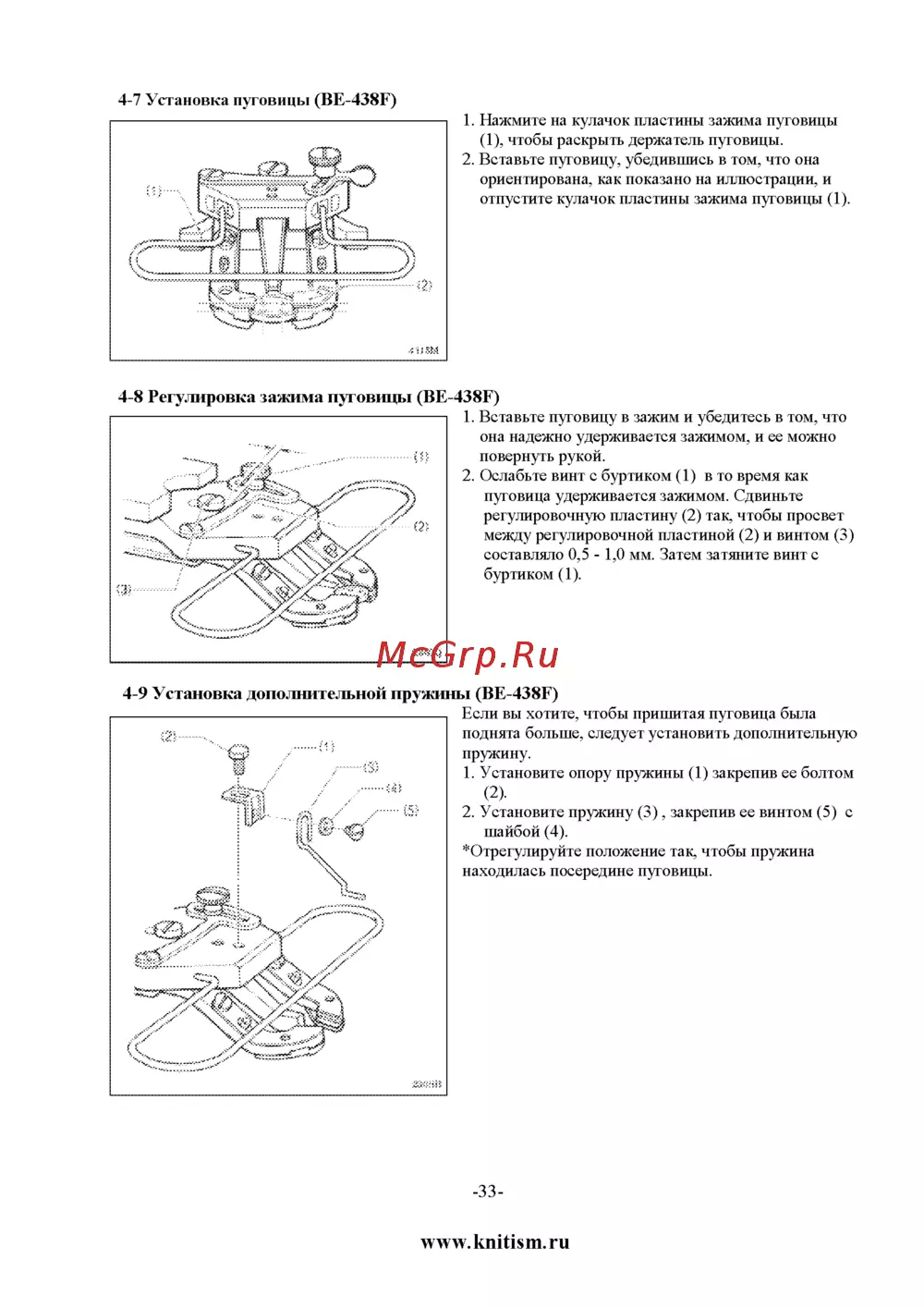

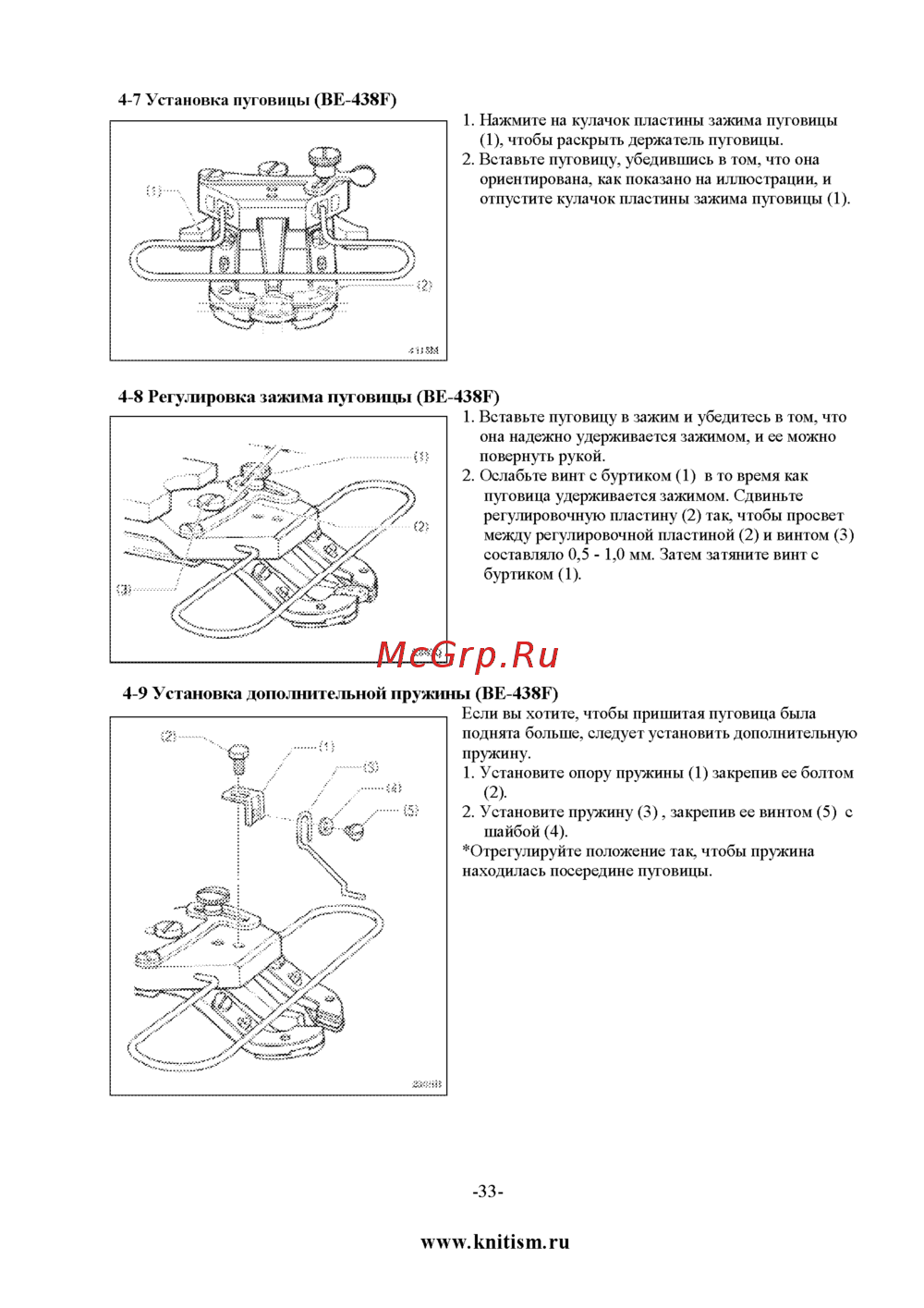

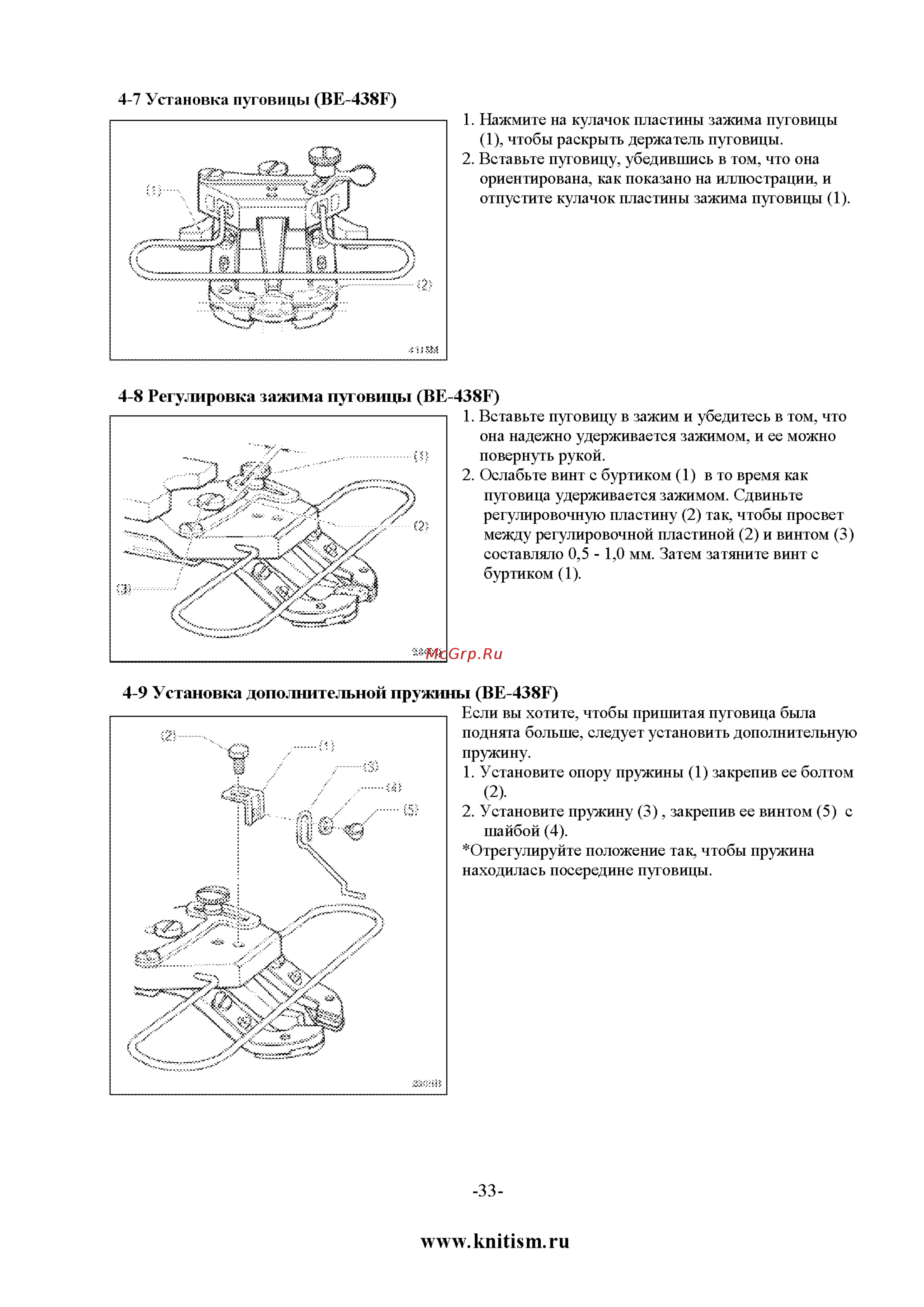

4 7 Установка пуговицы ВЕ 438Е 1 Нажмите на кулачок пластины зажима пуговицы 1 чтобы раскрыть держатель пуговицы 2 Вставьте пуговицу убедившись в том что она ориентирована как показано на иллюстрации и отпустите кулачок пластины зажима пуговицы 1 4 8 Регулировка зажима пуговицы ВЕ 438Е 1 Вставьте пуговицу в зажим и убедитесь в том что она надежно удерживается зажимом и ее можно повернуть рукой 2 Ослабьте винт с буртиком 1 в то время как пуговица удерживается зажимом Сдвиньте регулировочную пластину 2 так чтобы просвет между регулировочной пластиной 2 и винтом 3 составляло 0 5 1 0 мм Затем затяните винт с буртиком 1 4 9 Установка дополнительной пружины ВЕ 438Е Если вы хотите чтобы пришитая пуговица была поднята больше следует установить дополнительную пружину 1 Установите опору пружины 1 закрепив ее болтом 2 2 Установите пружину 3 закрепив ее винтом 5 с шайбой 4 Отрегулируйте положение так чтобы пружина находилась посередине пуговицы 33 www knitism ru
Подробная инструкция по установке и регулировке пуговиц на швейных машинах. Узнайте, как правильно установить пуговицу и настроить зажим для идеального результата.
