Brother KE-430FX — инструкция по нанесению смазки на эксцентриковое колесо [71/90]

Содержание

• Ке 430е ве 438е p.1
• Www knitism ru p.1
• Www knitism ru p.2
• Www knitism ru p.3
• Опасно p.3
• Инструкции по технике безопасности p.3
• Внимание p.3
• Установка машины p.4
• К внимание p.4
• А опасно p.4
• Www knitism ru p.4
• Шитье p.5
• Www knitism ru p.5
• Техническое обслуживание и осмотр p.6
• Www knitism ru p.6
• Очистка p.6
• А й ш p.7
• Дда аж i 1 6 30 p.7
• ____д ж м____ p.7
• Www knitism ru p.7
• Www knitism ru p.8
• Www knitism ru p.9
• Www knitism ru p.10
• Содержание p.10
• Www knitism ru p.11
• Www knitism ru p.12
• 2 без гарантии работы для какого либо иного устройства 3 количество программ строчки и стежков которое может быть записано зависит от количества p.13
• Стежков в каждой программе строчки p.13
• Ke 430f 0i be 438f p.13
• 803634 101 p.13
• 1 для зажима пуговиц диаметром 20 мм и более используется дополнительный зажим пуговицы в p.13
• Www knitism ru p.13
• Для средних материалов 03 p.14
• 2 перечень схем строчки ке 430е схемы строчки приведенные ниже записаны в память машины и могут быть выбраны в соответствии со спецификациями доступна любая схема строчки при условии что ее размер находится в пределах размера подающей пластины и зажима изделия используйте зажим изделия и подающую пластину соответствующие выбранной программе когда масштабное отношение выбрано равным 100 размер строчки представляет собой ее длину p.14
• Рисунок p.14
• Для тяжелых материалов 05 p.14
• Www knitism ru p.14
• Точки начала и конца шитья находятся посередине рисунка p.15
• Для трикотажных материалов 0к и корсетов и граций 0е p.15
• Рисунок p.15
• Прямая закрепка вертикальный зигзаг p.15
• К лл p.15
• Для тяжелых материалов 05 p.15
• Www knitism ru p.15
• Www knitism ru p.16
• Закрепка в форме полумесяца p.17
• Www knitism ru p.17
• Рисунок p.17
• Крестообразная закрепка перекрестная закрепка p.17
• L образная закрепка p.18
• Шар p.18
• Рисунок p.18
• Круговая строчка p.18
• Ишйьш p.18
• Если вы хотите создать схему строчки отличную от стандартных вы можете сделать это при помощи программатора ps 300b обратитесь за консультацией в местное торговое представительство компании brother внимание при создании дополнительных схем строчки при многократном выполнении строчек с небольшим количеством стежков 15 стежков и менее возможен перегрев двигателя привода верхнего вала и появление кода неисправности е150 p.18
• Для петель с глазком p.18
• Www knitism ru p.18
• Схема строчки p.19
• Кол во стежков p.19
• Кол во нитей p.19
• Используется для пуговиц с отверстиями малого диаметра 2 перед использованием программы убедитесь в том что диаметр отверстий пуговицы p.19
• Www knitism ru p.19
• 3 перечень схем строчки ве 438е показанные ниже схемы строчки записаны в памяти машины может быть выбрана любая схема строчек при условии попадания иглы в отверстия пуговицы при выполнении схем строчек без перекрестных стежков нить обрезается по завершении прошивания одной стороны затем прошивается другая сторона p.19
• Составляет не менее 2 мм p.19
• Не использовать пружину подъемника пуговицы p.19
• Обрезка нити чтобы закончить операцию нажмите педаль и удерживайте ее нажатой до тех пор пока не начнется прошивание другой стороны или нажмите педаль после прошивания другой стороны p.20
• Схема строчки p.20
• Пуговицы затем прошивается другая сторона p.20
• По завершении прошивания одной стороны обрезка нити производится без подъема зажима p.20
• Кол во стежков p.20
• Кол во нитей p.20
• Используется для пуговиц с отверстиями малого диаметра 4 по завершении прошивания одной стороны зажим пуговицы поднимается и производится p.20
• Www knitism ru p.20
• Кол во p.21
• Используется для пуговиц с отверстиями малого диаметра 3 не использовать пружину подъемника пуговицы 4 по завершении прошивания одной стороны зажим пуговицы поднимается и производится p.21
• Для пуговиц с ножкой p.21
• Внимание при создании дополнительных схем строчки при многократном выполнении строчек с небольшим количеством стежков 15 стежков и менее возможен перегрев двигателя привода верхнего вала и появление кода неисправности е150 p.21
• Www knitism ru p.21
• Схема p.21
• Строчки p.21
• Стежков p.21
• Пуговицы затем прошивается другая сторона p.21
• По завершении прошивания одной стороны обрезка нити производится без подъема зажима p.21
• Обрезка нити чтобы закончить операцию нажмите педаль и удерживайте ее нажатой до тех пор пока не начнется прошивание другой стороны или нажмите педаль после прошивания другой стороны p.21
• Кол во нитей p.21
• Установка p.22
• Ж внимание p.22
• Www knitism ru p.22
• Www knitism ru p.23
• Www knitism ru p.24
• Www knitism ru p.25
• Www knitism ru p.26
• Www knitism ru p.27
• Www knitism ru p.28
• Примечание жгуты проводки шаговых двигателей подачи по осям хи у и привода зажима изделия так чтобы они не касались платы источника питания p.28
• Www knitism ru p.29
• Www knitism ru p.30
• Www knitism ru p.31
• Www knitism ru p.32
• Www knitism ru p.33
• Www knitism ru p.34
• Www knitism ru p.35
• Www knitism ru p.36
• Подготовка к шитью p.37
• Www knitism ru p.37
• Www knitism ru p.38
• Www knitism ru p.39
• Www knitism ru p.40
• Справочная таблица по выбору натяжения нити p.41
• Www knitism ru p.41
• 5 2 натяжение верхней нити p.41
• Это значение натяжения когда предварительное натяжение равно 0 05 н p.41
• Настройка натяжения нити нажмите клавишу 2 или 3 чтобы изменить значение натяжения 4 установленное значение натяжения будет применено при выполнении следующей швейной операции p.41
• Используйте цифровой задатчик натяжения нити чтобы отрегулировать натяжение в соответствии с типом материала см настройка натяжения нити p.41
• Дополнительно поверните регулровочную гайку натяжителя 1 чтобы отрегулировать остаточную длину верхней нити 35 40 мм когда рычаг нитепритягивателя не используется p.41
• Www knitism ru p.42
• Справочная таблица номеров программ p.43
• Снимите игольную пластинку и удалите из под нее обрывки нити p.43
• При работе с некоторыми типами материалов и нитей машина ке 430е нижняя нить может выступать с изнаночной стороны материала на 2 ом стежке в этом случае рекомендуется использовать программы строчки рассчитанные на использование устройства зажима нити детали см в разделе 2 2 перечень схем строчки ке 430е p.43
• Закрепки 10 мм или менее конец нити удерживаемый устройством зажима нити может выступать из шва с изнаночной стороны материала для выполнения таких программ рекомендуется изменить настройку устройства зажима нити на p.43
• Если часто возникает ошибка е690 или е691 p.43
• Для выполнения программ строчки с малой длиной p.43
• Www knitism ru p.43
• Www knitism ru p.44
• Использование панели управления p.45
• Базовые операции p.45
• Www knitism ru p.45
• Www knitism ru p.46
• Если выбран номер программы от 2u0 до 999 запишите номер строчки p.47
• Www knitism ru p.47
• 26 функциональные клавиши е1 е2 ез е4 используются для прямого выбора номеров программ и номеров циклических программ p.47
• 25 клавиша enter служит для подтверждения значений отображаемых на дисплее например дисплее меню 16 p.47
• 2 метод задания программы в программе могут быть записаны рисунки строчки масштабы по осям x и у функция медленного пуска натяжение верхней нити и т д после выбора номера программы вы можете выполнить программу строчки соответствующую выбранному номеру программы с номерами 1 89 1 64 для модели 438е имеют запрограммированные схемы строчки номера которых совпадают с номерами программ эти номера не могут быть изменены элементы программ с номерами от 200 до 999 могут быть заданы в соответствии с желаниями пользователя p.47
• Www knitism ru p.48
• У5с1 p.49
• Перечень параметров p.49
• Коп p.49
• Www knitism ru p.49
• К ем p.50
• Www knitism ru p.50
• Bcther 3 п п p.51
• 3 копирование программ чтобы создать программу с параметрами почти совпадающими с параметрами другой программы вы можете скопировать программу а затем изменить в ней только то что вам необходимо p.51
• Www knitism ru p.51
• Www knitism ru p.52
• 4 проверка выполнения схемы строчки ke 430f используйте тестовый режим для проверки перемещения иглы при работе только зажима изделия убедитесь в том что игла не выходит за пределы рамки зажима изделия ___________________ p.52
• Www knitism ru p.53
• 5 проверка выполнения схемы строчки ве 438е используйте тестовый режим для проверки перемещения иглы при работе только зажима пуговицы p.53
• Www knitism ru p.54
• Использование панели управления расширенные операции p.55
• Www knitism ru p.55
• 2 перечень переключателей памяти p.56
• Настройка недействительна работа осуществляется аналогично состоянию on p.56
• Когда выбрана программа 1 64 данные о расстоянии между отверстиями пуговицы p.56
• Www knitism ru p.56
• 3 значение размеров в мм может немного отличаться от фактического размера строчки 4 если ни один из номеров программ от 200 до 999 или программ циклов coi сзо не выбран p.56
• 1 off для ke 430f и 0n для be 438f 2 настройка разрешена когда переключатель памяти находится в состоянии on и для be 438f p.56
• Www knitism ru p.57
• 5 настройка разрешена когда переключатель памяти 100 находится в состоянии он выбрана схема плавного пуска ьо8 или ьо9 и значение скорости шитья установлено равным 1500 стежков мин или более p.57
• Www knitism ru p.58
• Www knitism ru p.59
• Www knitism ru p.60
• 5 использование программ циклов схемы строчки записанные в программах пользователя могут быть записаны в до 30 программах циклов с01 с030 одна программа цикла может содержать до 50 шагов 811 8150 при выполнении строчек в определенном порядке может быть полезным предварительно записать их в виде программы цикла метод записи p.60
• Www knitism ru p.61
• Переключатель памяти диапазон программ и порядок отображения p.62
• Диапазон программ которые могут быть выбраны и порядок их отображения могут изменяться в зависимости от настроек переключателей памяти p.62
• Www knitism ru p.62
• 1 от 1 до 64 для модели 438р 2 отображаются только те номера которые были записаны 3 только когда номера программ от 200 до 999 не были записаны p.62
• Р 3 р 4 p.63
• Р 3 г 4 p.63
• Параметры которые можно выбрать варьируются в зависимости от настроек переключателей памяти 406 0 начальная настройка p.63
• Г 1 н 2 p.63
• Www knitism ru p.63
• U04204 p.63
• 6 прямой выбор вы можете использовать функциональные клавиши для непосредственного выбора номеров программ и номеров программ циклов однако если для данного номера программы ничего не записано он отображаться не будет p.63
• Функциональные клавиши p.63
• Www knitism ru p.64
• 7 сброс всех настроек установка значений по умолчанию если швейная машина перестала работать нормально причина может заключаться например в неправильной настройке данных памяти при помощи выключателей памяти в таких случаях может оказаться возможным восстановление нормальной работы посредством выполнения процедур инициализации настроек сохраненных в памяти в соответствии с процедурами описанными ниже p.64
• Шитье p.65
• К внимание p.65
• Www knitism ru p.65
• Изменение схемы плавного пуска p.66
• Изменение скорости шитья p.66
• Www knitism ru p.66
• 2 изменение условий шитья такие параметры как x scale y scale и скорость шитья можно изменить во время паузы в работе сделанные изменения будут отражены в программе поэтому это является полезным способом изменения программ во время проверки их фактического выполнения изменение масштаба по осям x и y p.66
• Техническое обслуживание p.67
• Внимание p.67
• Www knitism ru p.67
• Www knitism ru p.68
• Www knitism ru p.69
• Www knitism ru p.70
• Www knitism ru p.71
• Www knitism ru p.72
• Техником для выполнения технического обслуживания и осмотра электрооборудования обратитесь к дилеру компании brother или квалифицированному электрику p.73
• Стандартные регулировки p.73
• При выполнении технического обслуживания осмотра или регулировки при замене расходных или быстроизнашивающихся частей таких как челночное устройство p.73
• Йте сетевой выключатель машины и вынимайте вилку сетевого шнура из розетки в следующих случаях p.73
• Если какую либо регулировку необходимо выполнить без отключения питания соблюдайте крайнюю осторожность и примите все необходимые меры безопасности p.73
• Если какие либо предохранительные устройства были сняты для выполнения регулировки или очистки перед тем как продолжить работу установите их на место и проверьте их работоспособность p.73
• Если вы будет делать это одной рукой рука может соскользнуть в результате чего вы можете получить травму p.73
• Б техническое обслуживание и осмотр машины должны выполняться только квалифицированным p.73
• А отклонять головку машины назад или возвращать ее в рабочее положение следует двумя руками p.73
• А внимание p.73
• 1 стандартное натяжение нитей p.73
• 1 значение натяжения когда предварительное натяжение равно 0 05 н p.73
• Www knitism ru p.74
• 1 2 пружина нитепритягивателя p.74
• Отрегулируйте натяжение поворачивая вал 2 отверткой при большой высоте ходе пружины или ее недостаточном натяжении длина конца нти после обрезки может быть нестабильной p.74
• Высота пружины нитепритягивателя чтобы отрегулировать высоту пружины нитепритягивателя ослабьте установочный винт 1 и поверните корпус натяжителя p.74
• Www knitism ru p.75
• Www knitism ru p.76
• Www knitism ru p.77
• Www knitism ru p.78
• Www knitism ru p.79
• Www knitism ru p.80
• Www knitism ru p.81
• Таблица кодов неисправностей p.82
• При возникновении неисправности включается звуковой сигнал и на дисплее отображается код неисправности устраните причину проблемы в соответствии с указанными ниже процедурами p.82
• Предупреждения отображаемые в виде символов p.82
• Перед тем как открыть крышку блока управления выключите сетевой выключатель машины и выньте вилку сетевого шнура из розетки после этого подождите 5 минут прикосновение к токоведущим частям находящимся под напряжением может привести к серьезной электротравме p.82
• Ошибки связанные с выключателями p.82
• Опасно p.82
• Www knitism ru p.82
• Ошибки связанные с двигателем привода верхнего вала p.83
• Ошибки связанные с механизмом подачи p.83
• Ошибки связанные с зажимом изделия p.83
• Www knitism ru p.83
• Ошибки связанные с системой обмена данными и памятью p.84
• Www knitism ru p.84
• Ошибки связанные с устройствами p.85
• Ошибки связанные с редактированием данных p.85
• Ошибки связанные с печатной платой p.85
• Если отображается код неисправности не указанный в приведенных выше таблицах или рекомендуемые методы устранения неисправностей не дают результата обратитесь по месту покупки машины p.85
• Www knitism ru p.85
• Поиск и устранение неисправностей p.86
• Перед тем как приступить к поиску и устранению неисправностей выключите питание и выньте сетевой шнур из розетки в противном случае при случайном нажатии педали машина может прийти в действие что может стать причиной травмы p.86
• Перед тем как обратиться в ремонтную службу или сервисный центр проверьте следующие пункты если рекомендуемые методы устранения неисправностей не дают результата выключите машину и обратитесь к квалифицированному технику или по месту покупки машины p.86
• Внимание p.86
• Www knitism ru p.86
• Www knitism ru p.87
• Www knitism ru p.88
• Руководство по эксплуатации p.90
• Www knitism ru p.90
• Brother industries ltd http www brother com 1 5 kitajzoyama noda cho raria 448 0803 япония телефон 81 566 95 0088 p.90

Похожие устройства

•
  Brother KE-430HX NEXIO

  Каталог запчастей
•
  Brother KE-430HX NEXIO

  Руководство по эксплуатации
•
  Brother KE-430HS NEXIO

  Каталог запчастей
•
  Brother KE-430HS NEXIO

  Руководство по эксплуатации
•
  Brother KE-430FX

  Каталог запчастей
•
  Juki LK-1900BNSS

  Инструкция по эксплуатации
•
  Juki LK-1900SSS

  Инструкция по эксплуатации
•
  Golden Wheel CS-8150H

  Каталог запчастей
•
  Golden Wheel CS-8150H

  Руководство по эксплуатации
•
  Golden Wheel CS-8150

  Руководство по эксплуатации
•
  Golden Wheel CS-8150

  Каталог запчастей
•
  Aurora A-1906

  Инструкция к блоку упрапвления

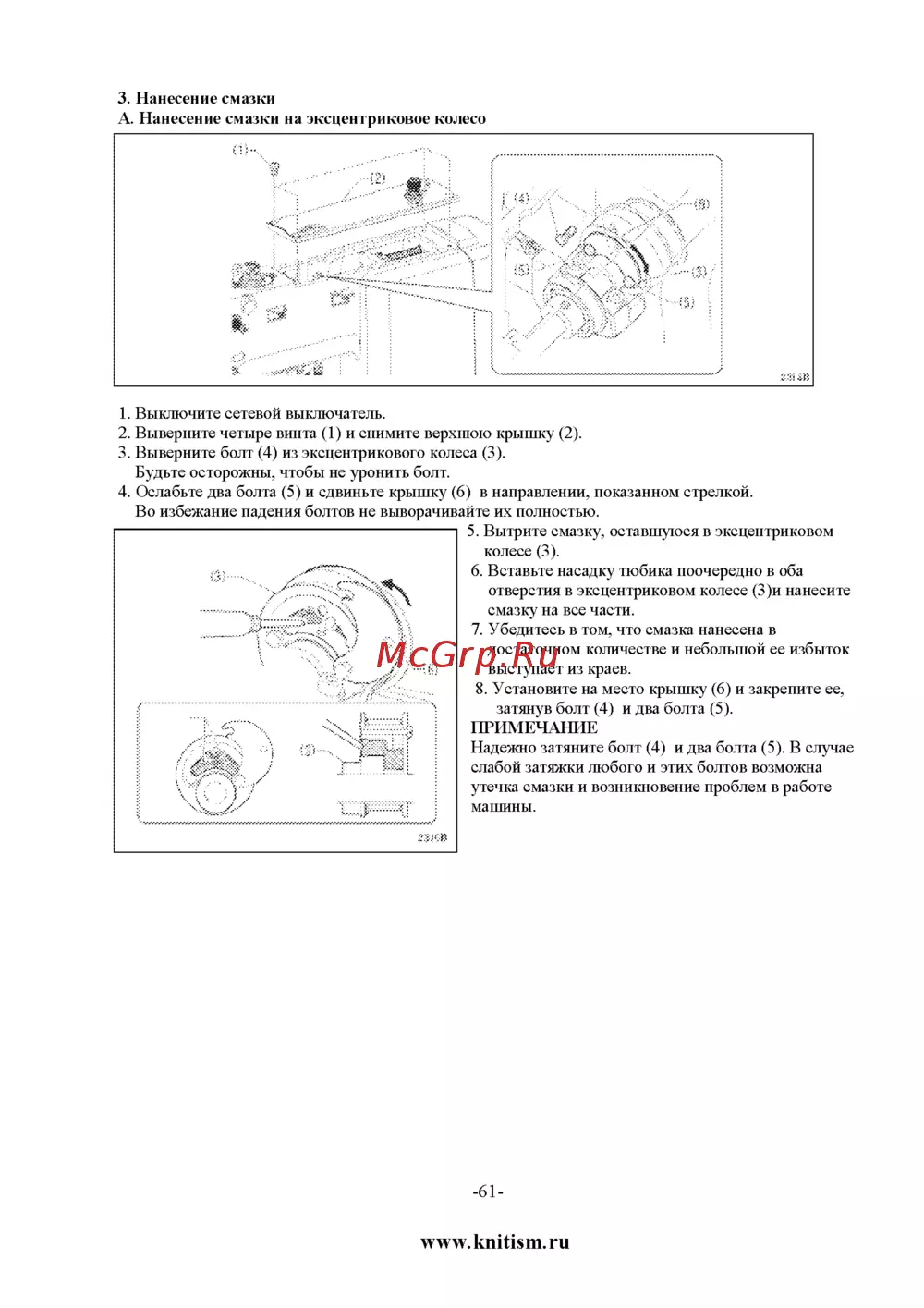

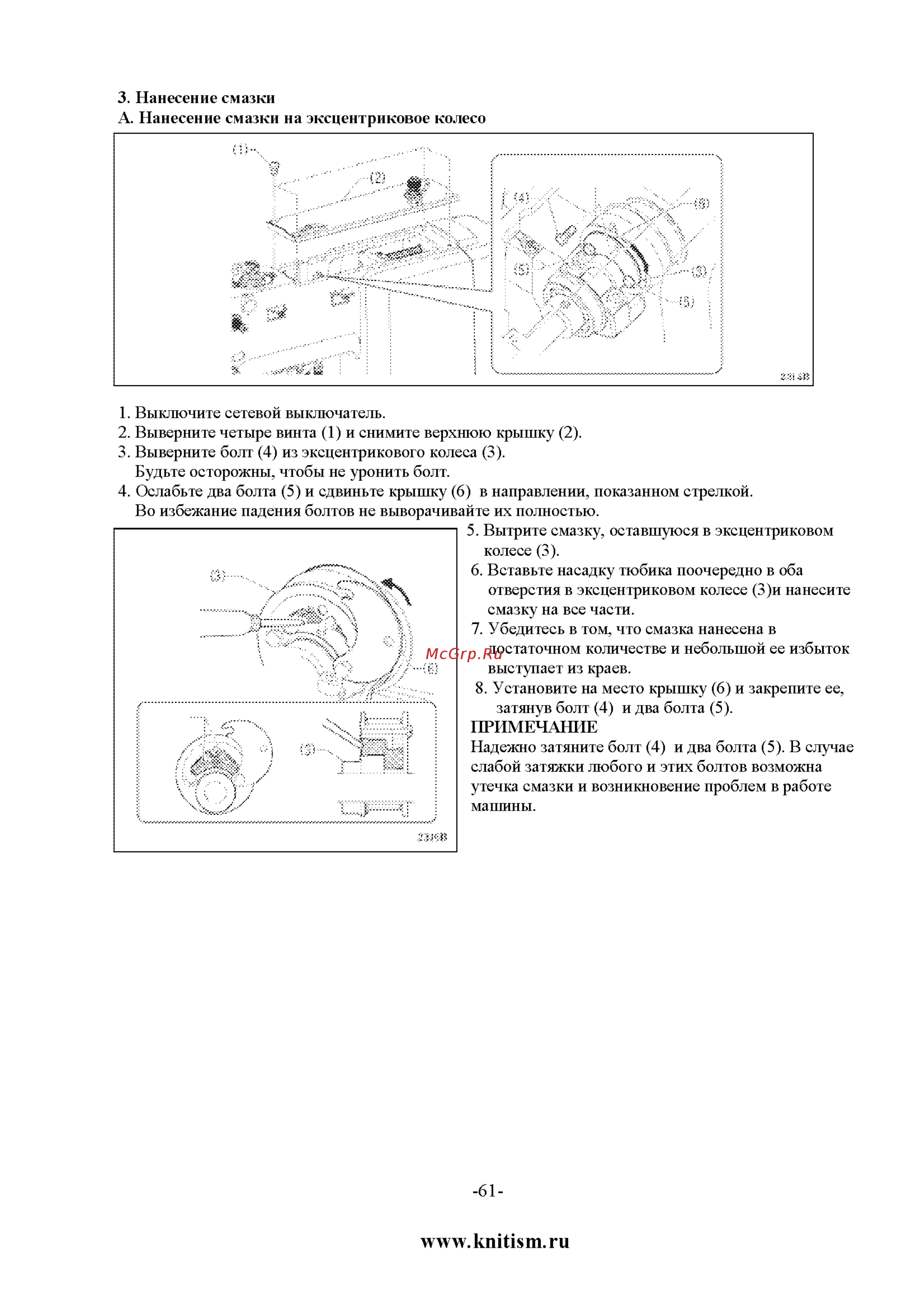

3 Нанесение смазки 1 Выключите сетевой выключатель 2 Выверните четыре винта 1 и снимите верхнюю крышку 2 3 Выверните болт 4 из эксцентрикового колеса 3 Будьте осторожны чтобы не уронить болт 4 Ослабьте два болта 5 и сдвиньте крышку 6 в направлении показанном стрелкой Во избежание падения болтов не выворачивайте их полностью 5 Вытрите смазку оставшуюся в эксцентриковом колесе 3 6 Вставьте насадку тюбика поочередно в оба отверстия в эксцентриковом колесе 3 и нанесите смазку на все части 7 Убедитесь в том что смазка нанесена в достаточном количестве и небольшой ее избыток выступает из краев 8 Установите на место крышку 6 и закрепите ее затянув болт 4 и два болта 5 ПРИМЕЧАНИЕ Надежно затяните болт 4 и два болта 5 В случае слабой затяжки любого и этих болтов возможна утечка смазки и возникновение проблем в работе машины 61 www knitism ru
