![Brother KE-430FX — регулировка высоты подъема зажима изделия и пуговицы [79/90]](/img/pdf.png)
Brother KE-430FX — регулировка высоты подъема зажима изделия и пуговицы [79/90]
![Brother KE-430FX [79/90] Www knitism ru](/views2/1497383/page79/bg4f.png)
Содержание
- Ке 430е ве 438е p.1
- Www knitism ru p.1
- Www knitism ru p.2
- Www knitism ru p.3
- Инструкции по технике безопасности p.3
- Внимание p.3
- Опасно p.3
- Установка машины p.4
- К внимание p.4
- А опасно p.4
- Www knitism ru p.4
- Шитье p.5
- Www knitism ru p.5
- Техническое обслуживание и осмотр p.6
- Очистка p.6
- Www knitism ru p.6
- А й ш p.7
- Дда аж i 1 6 30 p.7
- ____д ж м____ p.7
- Www knitism ru p.7
- Www knitism ru p.8
- Www knitism ru p.9
- Www knitism ru p.10
- Содержание p.10
- Www knitism ru p.11
- Www knitism ru p.12
- Стежков в каждой программе строчки p.13
- 2 без гарантии работы для какого либо иного устройства 3 количество программ строчки и стежков которое может быть записано зависит от количества p.13
- Www knitism ru p.13
- Ke 430f 0i be 438f p.13
- 803634 101 p.13
- 1 для зажима пуговиц диаметром 20 мм и более используется дополнительный зажим пуговицы в p.13
- Для средних материалов 03 p.14
- 2 перечень схем строчки ке 430е схемы строчки приведенные ниже записаны в память машины и могут быть выбраны в соответствии со спецификациями доступна любая схема строчки при условии что ее размер находится в пределах размера подающей пластины и зажима изделия используйте зажим изделия и подающую пластину соответствующие выбранной программе когда масштабное отношение выбрано равным 100 размер строчки представляет собой ее длину p.14
- Рисунок p.14
- Для тяжелых материалов 05 p.14
- Www knitism ru p.14
- Точки начала и конца шитья находятся посередине рисунка p.15
- Для трикотажных материалов 0к и корсетов и граций 0е p.15
- Www knitism ru p.15
- Рисунок p.15
- Прямая закрепка вертикальный зигзаг p.15
- К лл p.15
- Для тяжелых материалов 05 p.15
- Www knitism ru p.16
- Закрепка в форме полумесяца p.17
- Рисунок p.17
- Крестообразная закрепка перекрестная закрепка p.17
- Www knitism ru p.17
- L образная закрепка p.18
- Ишйьш p.18
- Если вы хотите создать схему строчки отличную от стандартных вы можете сделать это при помощи программатора ps 300b обратитесь за консультацией в местное торговое представительство компании brother внимание при создании дополнительных схем строчки при многократном выполнении строчек с небольшим количеством стежков 15 стежков и менее возможен перегрев двигателя привода верхнего вала и появление кода неисправности е150 p.18
- Для петель с глазком p.18
- Www knitism ru p.18
- Шар p.18
- Рисунок p.18
- Круговая строчка p.18
- Схема строчки p.19
- Составляет не менее 2 мм p.19
- Не использовать пружину подъемника пуговицы p.19
- Кол во стежков p.19
- Кол во нитей p.19
- Используется для пуговиц с отверстиями малого диаметра 2 перед использованием программы убедитесь в том что диаметр отверстий пуговицы p.19
- Www knitism ru p.19
- 3 перечень схем строчки ве 438е показанные ниже схемы строчки записаны в памяти машины может быть выбрана любая схема строчек при условии попадания иглы в отверстия пуговицы при выполнении схем строчек без перекрестных стежков нить обрезается по завершении прошивания одной стороны затем прошивается другая сторона p.19
- Обрезка нити чтобы закончить операцию нажмите педаль и удерживайте ее нажатой до тех пор пока не начнется прошивание другой стороны или нажмите педаль после прошивания другой стороны p.20
- Кол во стежков p.20
- Кол во нитей p.20
- Используется для пуговиц с отверстиями малого диаметра 4 по завершении прошивания одной стороны зажим пуговицы поднимается и производится p.20
- Www knitism ru p.20
- Схема строчки p.20
- Пуговицы затем прошивается другая сторона p.20
- По завершении прошивания одной стороны обрезка нити производится без подъема зажима p.20
- Схема p.21
- Строчки p.21
- Стежков p.21
- Пуговицы затем прошивается другая сторона p.21
- По завершении прошивания одной стороны обрезка нити производится без подъема зажима p.21
- Обрезка нити чтобы закончить операцию нажмите педаль и удерживайте ее нажатой до тех пор пока не начнется прошивание другой стороны или нажмите педаль после прошивания другой стороны p.21
- Кол во нитей p.21
- Кол во p.21
- Используется для пуговиц с отверстиями малого диаметра 3 не использовать пружину подъемника пуговицы 4 по завершении прошивания одной стороны зажим пуговицы поднимается и производится p.21
- Для пуговиц с ножкой p.21
- Внимание при создании дополнительных схем строчки при многократном выполнении строчек с небольшим количеством стежков 15 стежков и менее возможен перегрев двигателя привода верхнего вала и появление кода неисправности е150 p.21
- Www knitism ru p.21
- Установка p.22
- Www knitism ru p.22
- Ж внимание p.22
- Www knitism ru p.23
- Www knitism ru p.24
- Www knitism ru p.25
- Www knitism ru p.26
- Www knitism ru p.27
- Примечание жгуты проводки шаговых двигателей подачи по осям хи у и привода зажима изделия так чтобы они не касались платы источника питания p.28
- Www knitism ru p.28
- Www knitism ru p.29
- Www knitism ru p.30
- Www knitism ru p.31
- Www knitism ru p.32
- Www knitism ru p.33
- Www knitism ru p.34
- Www knitism ru p.35
- Www knitism ru p.36
- Подготовка к шитью p.37
- Www knitism ru p.37
- Www knitism ru p.38
- Www knitism ru p.39
- Www knitism ru p.40
- Справочная таблица по выбору натяжения нити p.41
- Это значение натяжения когда предварительное натяжение равно 0 05 н p.41
- Настройка натяжения нити нажмите клавишу 2 или 3 чтобы изменить значение натяжения 4 установленное значение натяжения будет применено при выполнении следующей швейной операции p.41
- Используйте цифровой задатчик натяжения нити чтобы отрегулировать натяжение в соответствии с типом материала см настройка натяжения нити p.41
- Дополнительно поверните регулровочную гайку натяжителя 1 чтобы отрегулировать остаточную длину верхней нити 35 40 мм когда рычаг нитепритягивателя не используется p.41
- Www knitism ru p.41
- 5 2 натяжение верхней нити p.41
- Www knitism ru p.42
- Справочная таблица номеров программ p.43
- Для выполнения программ строчки с малой длиной p.43
- Www knitism ru p.43
- Снимите игольную пластинку и удалите из под нее обрывки нити p.43
- При работе с некоторыми типами материалов и нитей машина ке 430е нижняя нить может выступать с изнаночной стороны материала на 2 ом стежке в этом случае рекомендуется использовать программы строчки рассчитанные на использование устройства зажима нити детали см в разделе 2 2 перечень схем строчки ке 430е p.43
- Закрепки 10 мм или менее конец нити удерживаемый устройством зажима нити может выступать из шва с изнаночной стороны материала для выполнения таких программ рекомендуется изменить настройку устройства зажима нити на p.43
- Если часто возникает ошибка е690 или е691 p.43
- Www knitism ru p.44
- Использование панели управления p.45
- Базовые операции p.45
- Www knitism ru p.45
- Www knitism ru p.46
- Если выбран номер программы от 2u0 до 999 запишите номер строчки p.47
- Www knitism ru p.47
- 26 функциональные клавиши е1 е2 ез е4 используются для прямого выбора номеров программ и номеров циклических программ p.47
- 25 клавиша enter служит для подтверждения значений отображаемых на дисплее например дисплее меню 16 p.47
- 2 метод задания программы в программе могут быть записаны рисунки строчки масштабы по осям x и у функция медленного пуска натяжение верхней нити и т д после выбора номера программы вы можете выполнить программу строчки соответствующую выбранному номеру программы с номерами 1 89 1 64 для модели 438е имеют запрограммированные схемы строчки номера которых совпадают с номерами программ эти номера не могут быть изменены элементы программ с номерами от 200 до 999 могут быть заданы в соответствии с желаниями пользователя p.47
- Www knitism ru p.48
- У5с1 p.49
- Перечень параметров p.49
- Коп p.49
- Www knitism ru p.49
- К ем p.50
- Www knitism ru p.50
- Www knitism ru p.51
- Bcther 3 п п p.51
- 3 копирование программ чтобы создать программу с параметрами почти совпадающими с параметрами другой программы вы можете скопировать программу а затем изменить в ней только то что вам необходимо p.51
- Www knitism ru p.52
- 4 проверка выполнения схемы строчки ke 430f используйте тестовый режим для проверки перемещения иглы при работе только зажима изделия убедитесь в том что игла не выходит за пределы рамки зажима изделия ___________________ p.52
- Www knitism ru p.53
- 5 проверка выполнения схемы строчки ве 438е используйте тестовый режим для проверки перемещения иглы при работе только зажима пуговицы p.53
- Www knitism ru p.54
- Использование панели управления расширенные операции p.55
- Www knitism ru p.55
- 2 перечень переключателей памяти p.56
- Настройка недействительна работа осуществляется аналогично состоянию on p.56
- Когда выбрана программа 1 64 данные о расстоянии между отверстиями пуговицы p.56
- Www knitism ru p.56
- 3 значение размеров в мм может немного отличаться от фактического размера строчки 4 если ни один из номеров программ от 200 до 999 или программ циклов coi сзо не выбран p.56
- 1 off для ke 430f и 0n для be 438f 2 настройка разрешена когда переключатель памяти находится в состоянии on и для be 438f p.56
- Www knitism ru p.57
- 5 настройка разрешена когда переключатель памяти 100 находится в состоянии он выбрана схема плавного пуска ьо8 или ьо9 и значение скорости шитья установлено равным 1500 стежков мин или более p.57
- Www knitism ru p.58
- Www knitism ru p.59
- Www knitism ru p.60
- 5 использование программ циклов схемы строчки записанные в программах пользователя могут быть записаны в до 30 программах циклов с01 с030 одна программа цикла может содержать до 50 шагов 811 8150 при выполнении строчек в определенном порядке может быть полезным предварительно записать их в виде программы цикла метод записи p.60
- Www knitism ru p.61
- Переключатель памяти диапазон программ и порядок отображения p.62
- Диапазон программ которые могут быть выбраны и порядок их отображения могут изменяться в зависимости от настроек переключателей памяти p.62
- Www knitism ru p.62
- 1 от 1 до 64 для модели 438р 2 отображаются только те номера которые были записаны 3 только когда номера программ от 200 до 999 не были записаны p.62
- Функциональные клавиши p.63
- Р 3 р 4 p.63
- Р 3 г 4 p.63
- Параметры которые можно выбрать варьируются в зависимости от настроек переключателей памяти 406 0 начальная настройка p.63
- Г 1 н 2 p.63
- Www knitism ru p.63
- U04204 p.63
- 6 прямой выбор вы можете использовать функциональные клавиши для непосредственного выбора номеров программ и номеров программ циклов однако если для данного номера программы ничего не записано он отображаться не будет p.63
- Www knitism ru p.64
- 7 сброс всех настроек установка значений по умолчанию если швейная машина перестала работать нормально причина может заключаться например в неправильной настройке данных памяти при помощи выключателей памяти в таких случаях может оказаться возможным восстановление нормальной работы посредством выполнения процедур инициализации настроек сохраненных в памяти в соответствии с процедурами описанными ниже p.64
- Шитье p.65
- К внимание p.65
- Www knitism ru p.65
- Www knitism ru p.66
- 2 изменение условий шитья такие параметры как x scale y scale и скорость шитья можно изменить во время паузы в работе сделанные изменения будут отражены в программе поэтому это является полезным способом изменения программ во время проверки их фактического выполнения изменение масштаба по осям x и y p.66
- Изменение схемы плавного пуска p.66
- Изменение скорости шитья p.66
- Техническое обслуживание p.67
- Внимание p.67
- Www knitism ru p.67
- Www knitism ru p.68
- Www knitism ru p.69
- Www knitism ru p.70
- Www knitism ru p.71
- Www knitism ru p.72
- Если вы будет делать это одной рукой рука может соскользнуть в результате чего вы можете получить травму p.73
- Б техническое обслуживание и осмотр машины должны выполняться только квалифицированным p.73
- А отклонять головку машины назад или возвращать ее в рабочее положение следует двумя руками p.73
- А внимание p.73
- 1 стандартное натяжение нитей p.73
- 1 значение натяжения когда предварительное натяжение равно 0 05 н p.73
- Техником для выполнения технического обслуживания и осмотра электрооборудования обратитесь к дилеру компании brother или квалифицированному электрику p.73
- Стандартные регулировки p.73
- При выполнении технического обслуживания осмотра или регулировки при замене расходных или быстроизнашивающихся частей таких как челночное устройство p.73
- Йте сетевой выключатель машины и вынимайте вилку сетевого шнура из розетки в следующих случаях p.73
- Если какую либо регулировку необходимо выполнить без отключения питания соблюдайте крайнюю осторожность и примите все необходимые меры безопасности p.73
- Если какие либо предохранительные устройства были сняты для выполнения регулировки или очистки перед тем как продолжить работу установите их на место и проверьте их работоспособность p.73
- Отрегулируйте натяжение поворачивая вал 2 отверткой при большой высоте ходе пружины или ее недостаточном натяжении длина конца нти после обрезки может быть нестабильной p.74
- Высота пружины нитепритягивателя чтобы отрегулировать высоту пружины нитепритягивателя ослабьте установочный винт 1 и поверните корпус натяжителя p.74
- Www knitism ru p.74
- 1 2 пружина нитепритягивателя p.74
- Www knitism ru p.75
- Www knitism ru p.76
- Www knitism ru p.77
- Www knitism ru p.78
- Www knitism ru p.79
- Www knitism ru p.80
- Www knitism ru p.81
- Таблица кодов неисправностей p.82
- При возникновении неисправности включается звуковой сигнал и на дисплее отображается код неисправности устраните причину проблемы в соответствии с указанными ниже процедурами p.82
- Предупреждения отображаемые в виде символов p.82
- Перед тем как открыть крышку блока управления выключите сетевой выключатель машины и выньте вилку сетевого шнура из розетки после этого подождите 5 минут прикосновение к токоведущим частям находящимся под напряжением может привести к серьезной электротравме p.82
- Ошибки связанные с выключателями p.82
- Опасно p.82
- Www knitism ru p.82
- Ошибки связанные с двигателем привода верхнего вала p.83
- Ошибки связанные с механизмом подачи p.83
- Ошибки связанные с зажимом изделия p.83
- Www knitism ru p.83
- Ошибки связанные с системой обмена данными и памятью p.84
- Www knitism ru p.84
- Если отображается код неисправности не указанный в приведенных выше таблицах или рекомендуемые методы устранения неисправностей не дают результата обратитесь по месту покупки машины p.85
- Www knitism ru p.85
- Ошибки связанные с устройствами p.85
- Ошибки связанные с редактированием данных p.85
- Ошибки связанные с печатной платой p.85
- Поиск и устранение неисправностей p.86
- Перед тем как приступить к поиску и устранению неисправностей выключите питание и выньте сетевой шнур из розетки в противном случае при случайном нажатии педали машина может прийти в действие что может стать причиной травмы p.86
- Перед тем как обратиться в ремонтную службу или сервисный центр проверьте следующие пункты если рекомендуемые методы устранения неисправностей не дают результата выключите машину и обратитесь к квалифицированному технику или по месту покупки машины p.86
- Внимание p.86
- Www knitism ru p.86
- Www knitism ru p.87
- Www knitism ru p.88
- Руководство по эксплуатации p.90
- Www knitism ru p.90
- Brother industries ltd http www brother com 1 5 kitajzoyama noda cho raria 448 0803 япония телефон 81 566 95 0088 p.90
Похожие устройства
-
Brother KE-430HX NEXIOКаталог запчастей -
Brother KE-430HX NEXIOРуководство по эксплуатации -
Brother KE-430HS NEXIOКаталог запчастей
-
Brother KE-430HS NEXIOРуководство по эксплуатации
-
Brother KE-430FXКаталог запчастей -
Juki LK-1900BNSSИнструкция по эксплуатации -
Juki LK-1900SSSИнструкция по эксплуатации -
Golden Wheel CS-8150HКаталог запчастей -
Golden Wheel CS-8150HРуководство по эксплуатации -
Golden Wheel CS-8150Руководство по эксплуатации
-
Golden Wheel CS-8150Каталог запчастей
-
Aurora A-1906Инструкция к блоку упрапвления

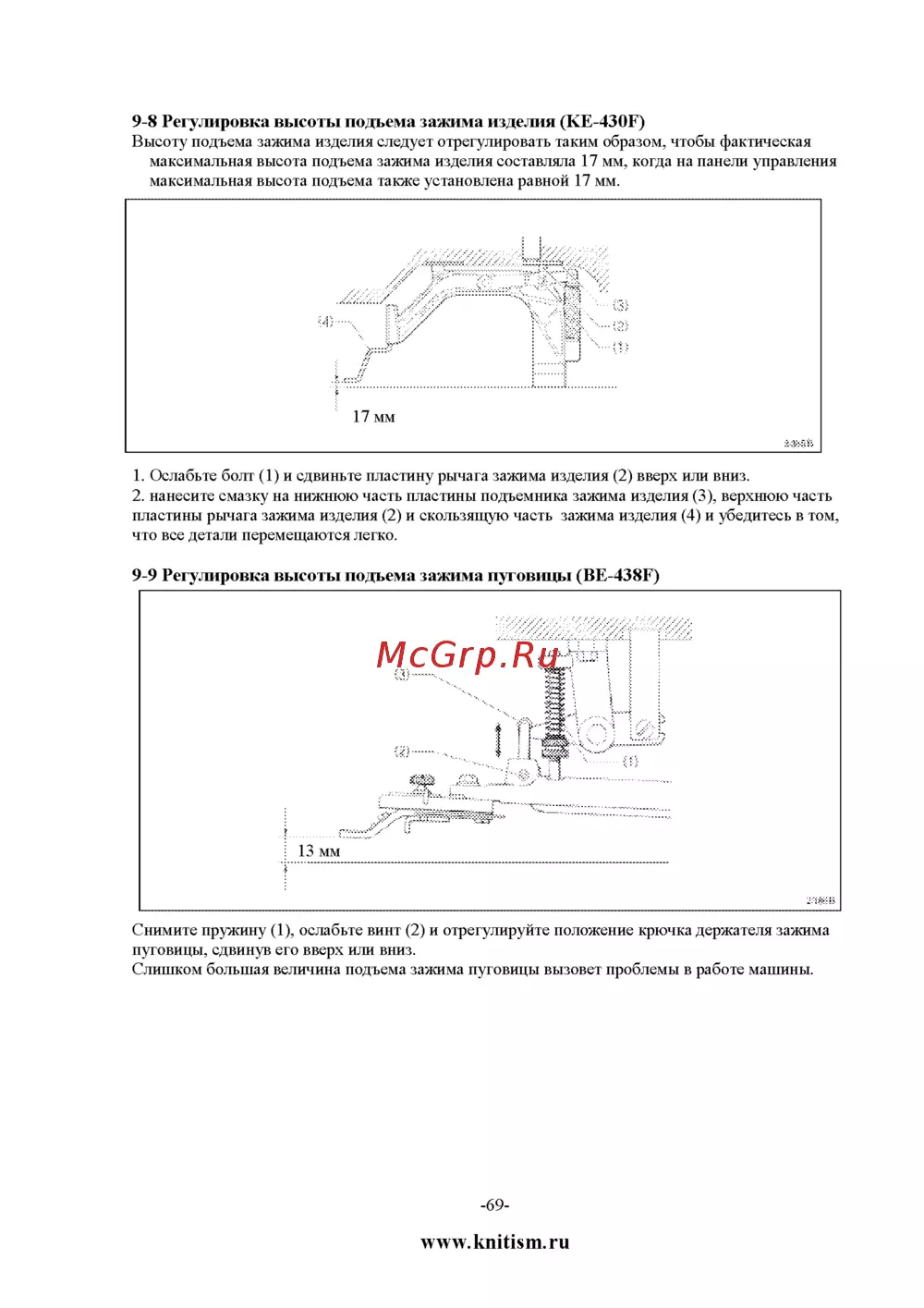

9 8 Регулировка высоты подъема зажима изделия КЕ 430Е Высоту подъема зажима изделия следует отрегулировать таким образом чтобы фактическая максимальная высота подъема зажима изделия составляла 17 мм когда на панели управления максимальная высота подъема также установлена равной 17 мм 1 Ослабьте болт 1 и сдвиньте пластину рычага зажима изделия 2 вверх или вниз 2 нанесите смазку на нижнюю часть пластины подъемника зажима изделия 3 верхнюю часть пластины рычага зажима изделия 2 и скользящую часть зажима изделия 4 и убедитесь в том что все детали перемещаются легко 9 9 Регулировка высоты подъема зажима пуговицы ВЕ 438Е Снимите пружину 1 ослабьте винт 2 и отрегулируйте положение крючка держателя зажима пуговицы сдвинув его вверх или вниз Слишком большая величина подъема зажима пуговицы вызовет проблемы в работе машины 69 www knitism ru
Узнайте, как правильно отрегулировать высоту подъема зажима изделия и пуговицы для оптимальной работы оборудования. Подробные инструкции и советы по смазке.
