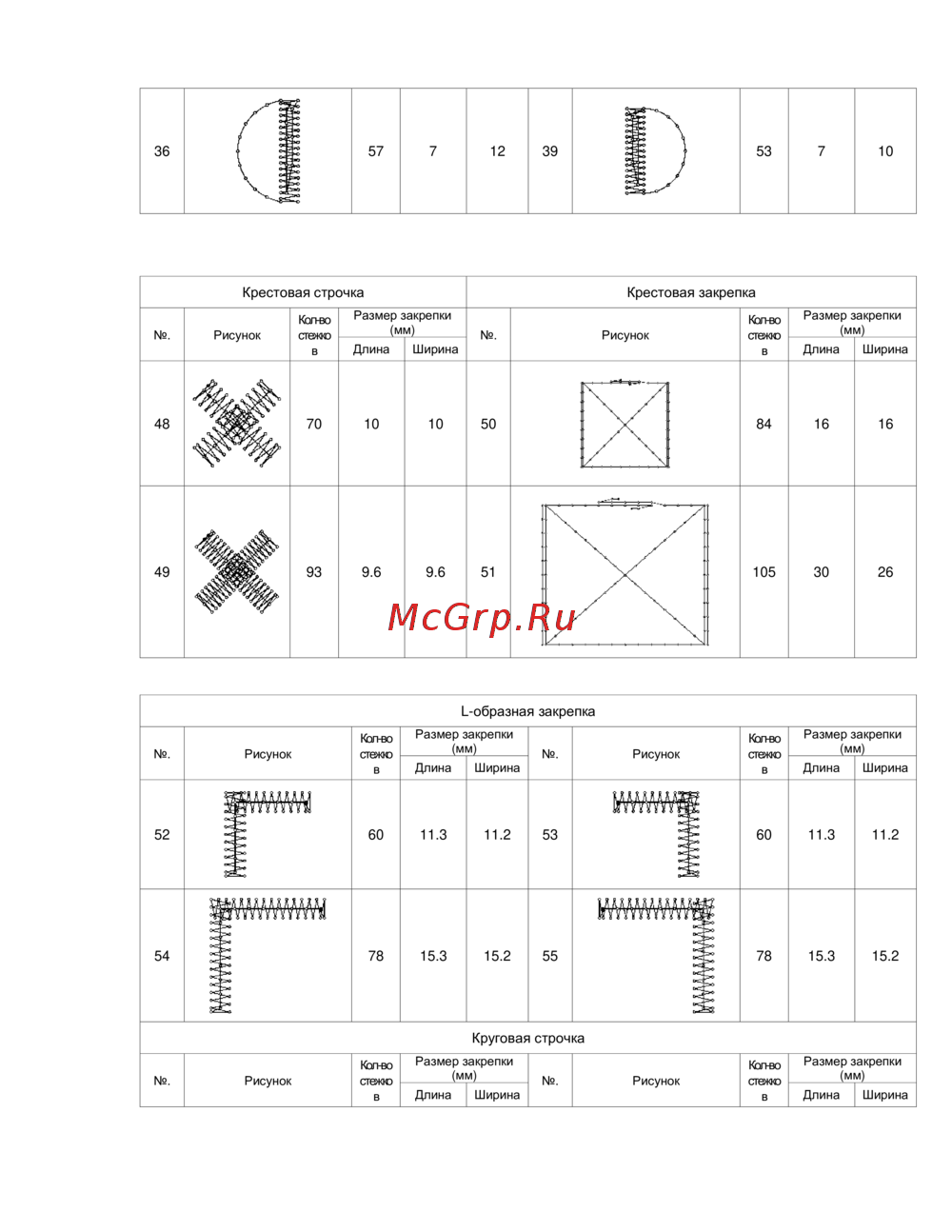

Brother KE-430HS NEXIO [22/128] Круговая строчка
![Brother KE-430HS NEXIO [22/128] Круговая строчка](/views2/1497384/page22/bg16.png)
36
57 7 12 39
53 7 10
Крестовая строчка Крестовая закрепка
№. Рисунок
Кол-во
стежко
в
Размер закрепки
(мм)
№. Рисунок
Кол-во
стежко
в
Размер закрепки
(мм)
Длина
Ширина
Длина
Ширина
48
70 10 10 50
84 16 16
49
93 9.6 9.6 51
105 30 26
L-образная закрепка
№. Рисунок
Кол-во
стежко
в
Размер закрепки
(мм)
№. Рисунок
Кол-во
стежко
в
Размер закрепки
(мм)
Длина
Ширина
Длина
Ширина
52
60 11.3 11.2 53
60 11.3 11.2
54
78 15.3 15.2 55
78 15.3 15.2
Круговая строчка
№. Рисунок
Кол-во
стежко
в
Размер закрепки
(мм)
№. Рисунок
Кол-во
стежко
в
Размер закрепки
(мм)
Длина
Ширина
Длина
Ширина
