Brother KE-430HS NEXIO [37/128] 9 установка устройства охлаждения иглы ke 430hx

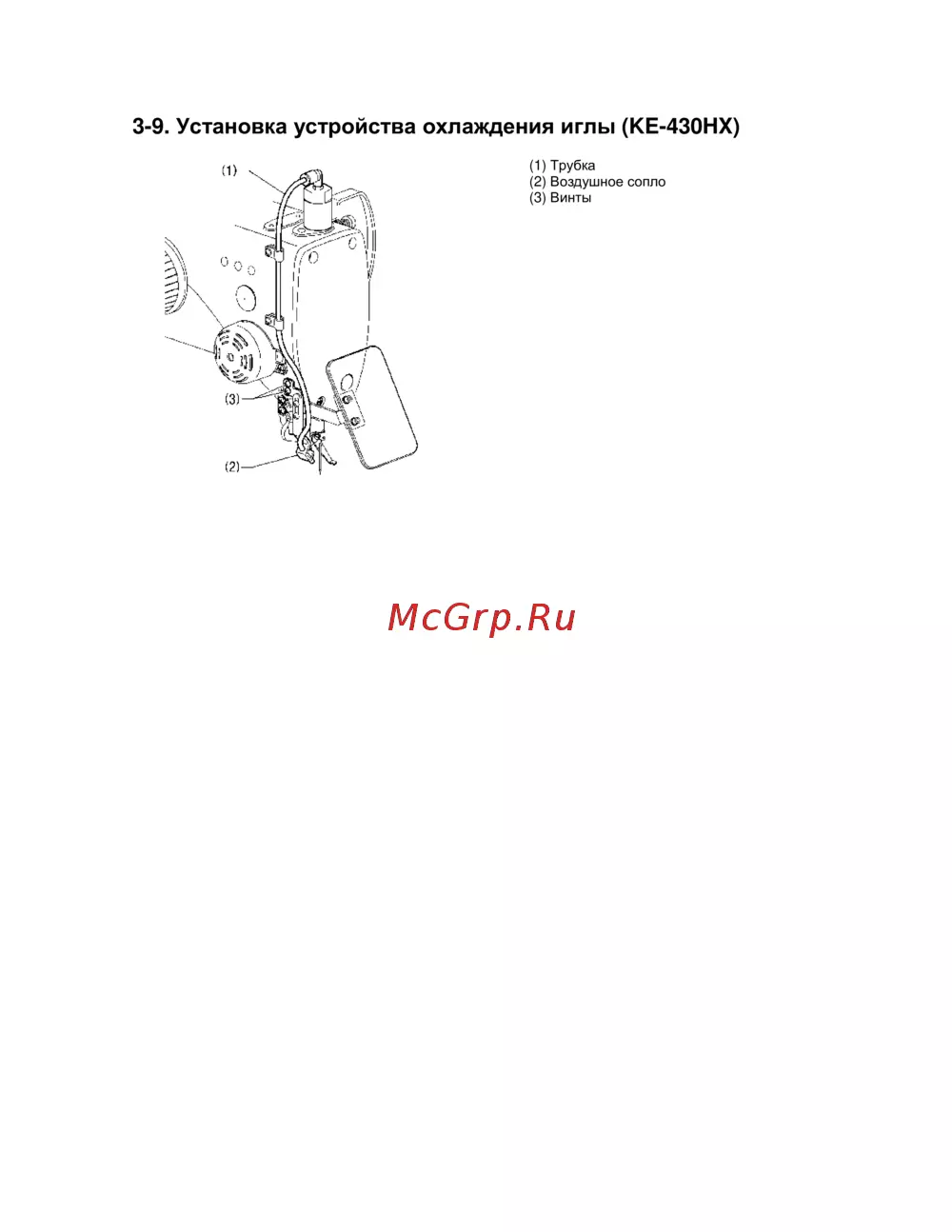

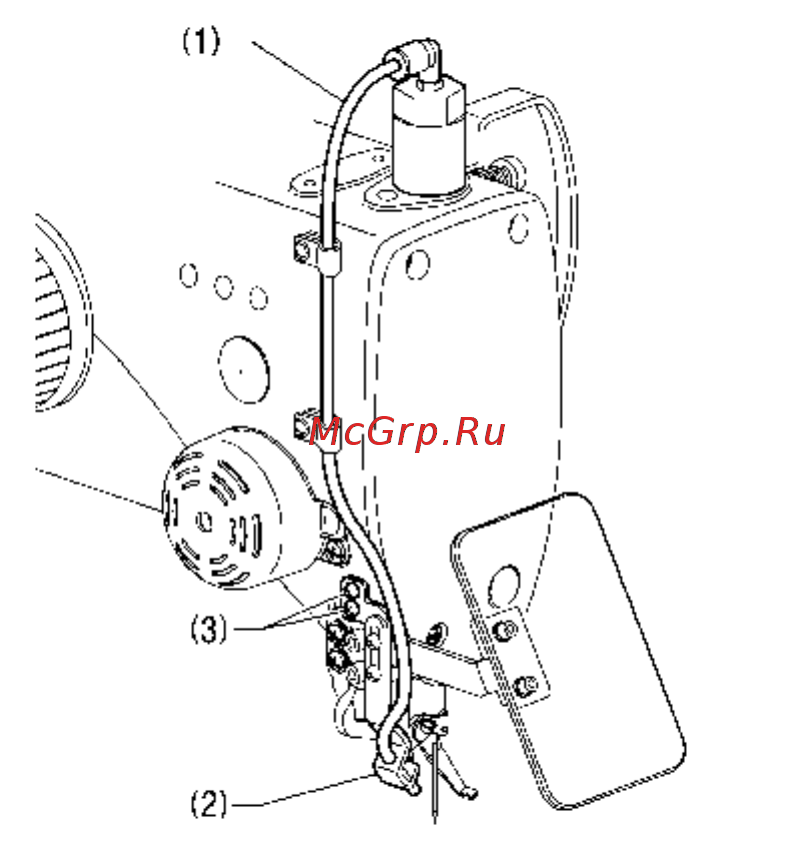

-9. Установка устройства охлаждения иглы (KE-430HX)

(1) Трубка

(2) Воздушное сопло

(3) Винты
