Brother KE-430HS NEXIO [41/128] Внимание

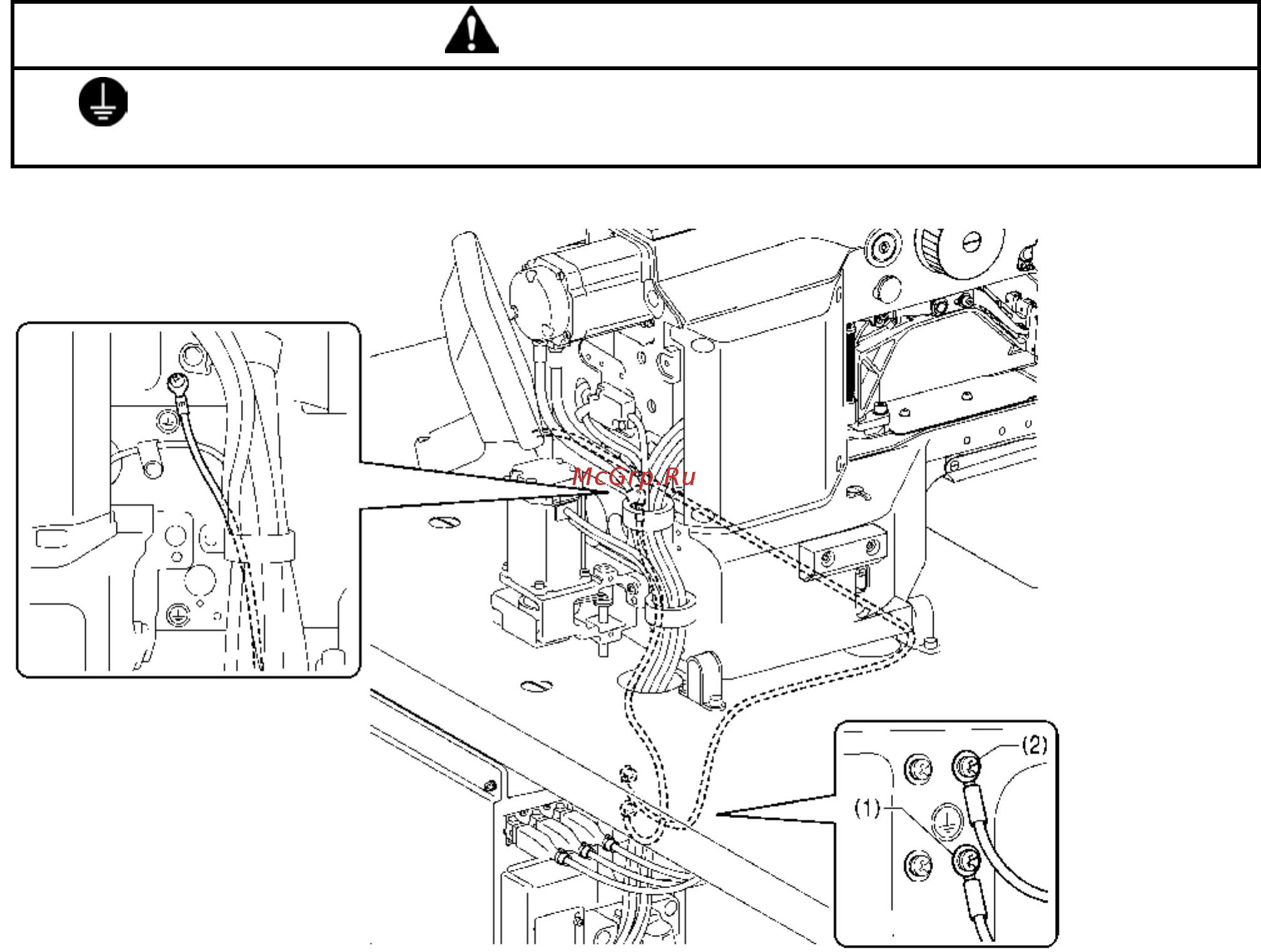

3-11. Подключение заземляющего провода

ВНИМАНИЕ

Выполните заземление. Ненадежное заземление может стать причиной поражения электрическим

током, а также проблем в работе машины.

(1) Провод заземления головки машины (знак заземления)

(2) Провод заземления панели управления

* Рекомендуемый момент затяжки клемм заземления составляет 1,0 ± 0,1 Нм.

ВНИМАНИЕ:

Убедитесь в надежной затяжке клемм заземления
