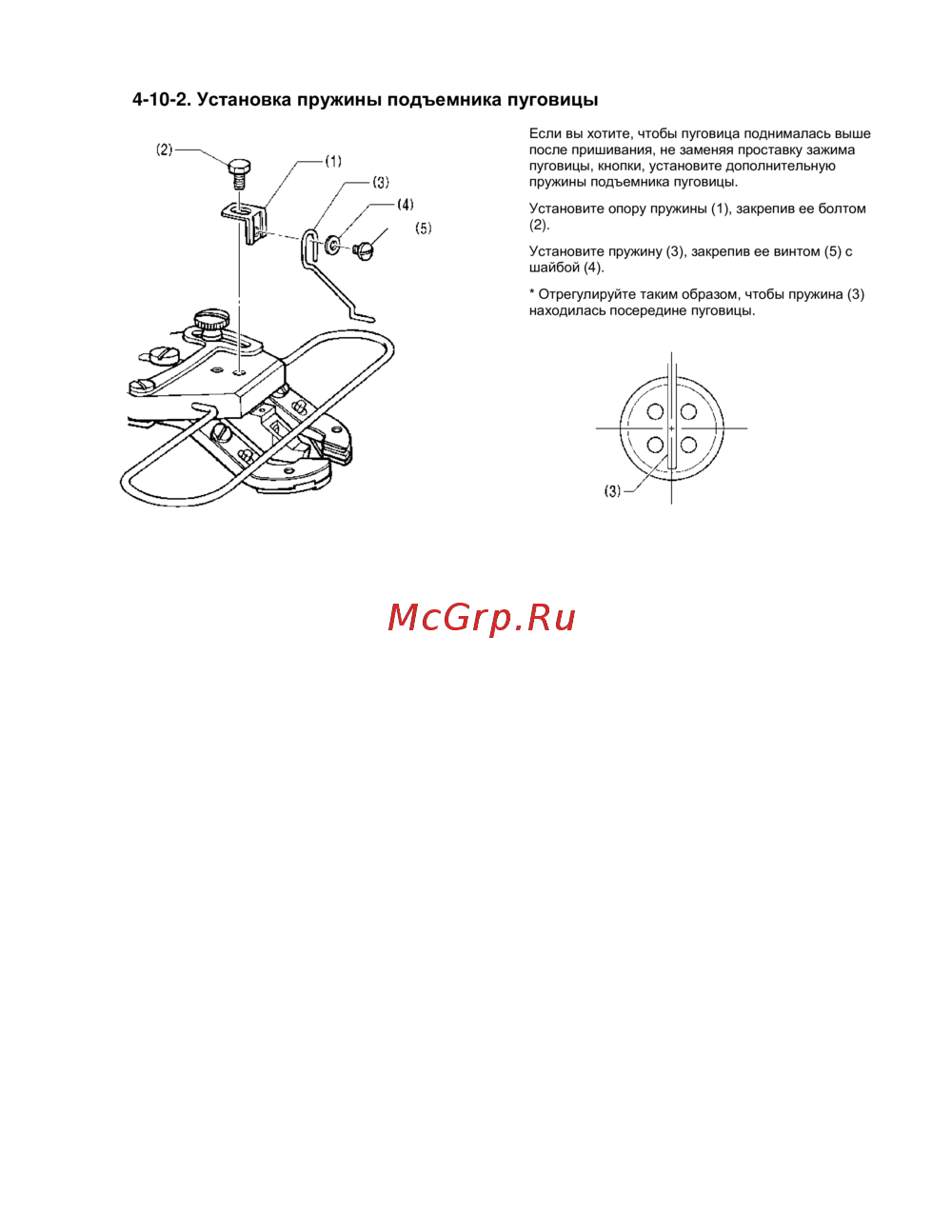

4-10-2. Установка пружины подъемника пуговицы
Если вы хотите, чтобы пуговица поднималась выше
после пришивания, не заменяя проставку зажима
пуговицы, кнопки, установите дополнительную
пружины подъемника пуговицы.
Установите опору пружины (1), закрепив ее болтом
(2).
Установите пружину (3), закрепив ее винтом (5) с
шайбой (4).
* Отрегулируйте таким образом, чтобы пружина (3)
находилась посередине пуговицы.
