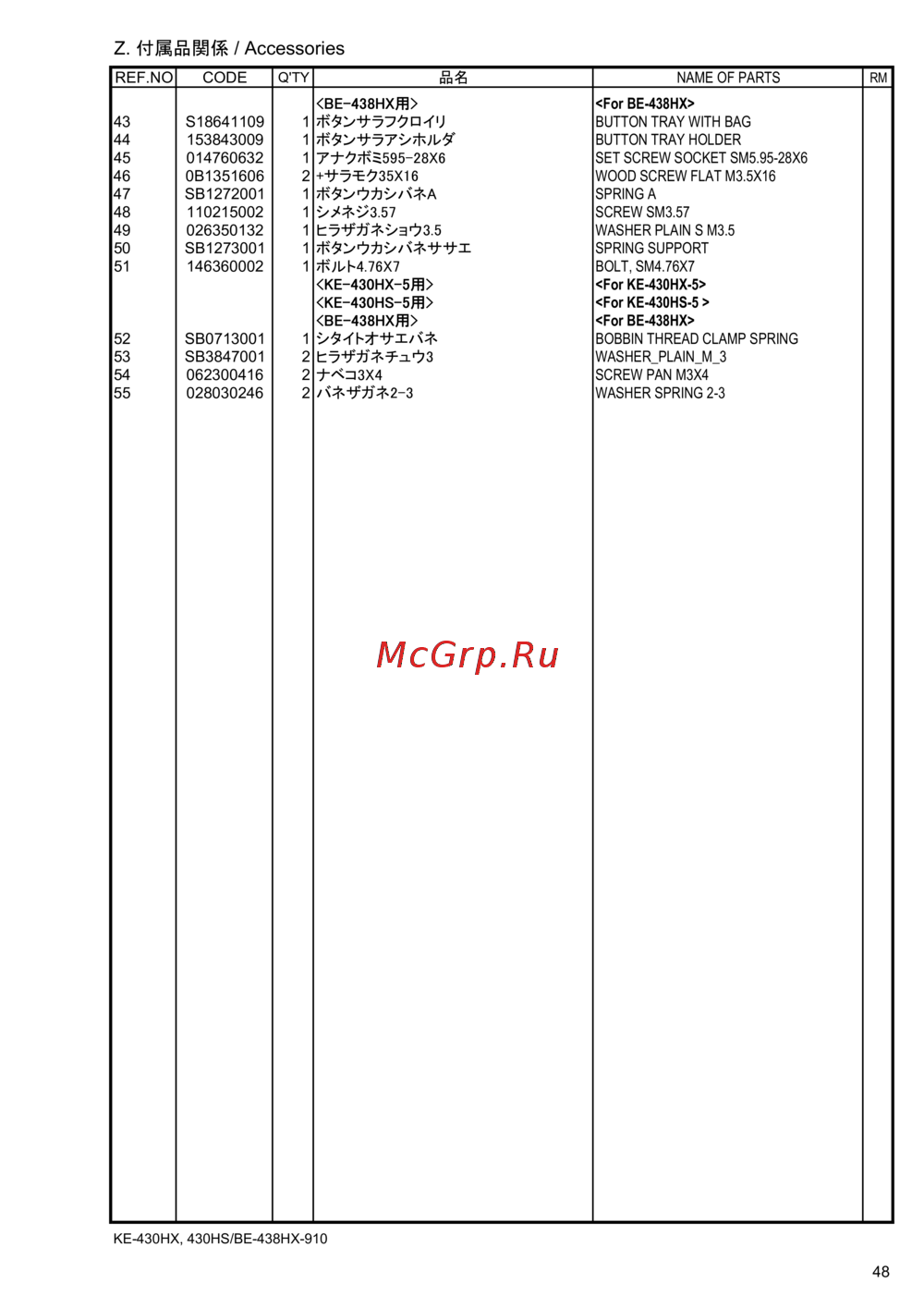

Z. 付属品関係 / Accessories
REF.NO CODE
Q'TY
品名
NAME OF PARTS
RM
<BE-438HX用>
<For BE-438HX>
43 S18641109 1
ボタンサラフクロイリ
BUTTON TRAY WITH BAG
44 153843009 1
ボタンサラアシホルダ
BUTTON TRAY HOLDER
45 014760632 1
アナクボミ595-28X6
SET SCREW SOCKET SM5.95-28X6
46 0B1351606 2
+サラモク35X16
WOOD SCREW FLAT M3.5X16
47 SB1272001 1
ボタンウカシバネA
SPRING
A
48 110215002 1
シメネジ3.57
SCREW SM3.57
49 026350132 1
ヒラザガネショウ3.5
WASHER PLAIN S M3.5
50 SB1273001 1
ボタンウカシバネササエ
SPRING SUPPOR
T
51 146360002 1
ボルト4.76X7
BOLT, SM4.76X7
<KE-430HX-5用>
<For KE-430HX-5>
<KE-430HS-5用>
<For KE-430HS-5 >
<BE-438HX用>
<For BE-438HX>
52 SB0713001 1
シタイトオサエバネ
BOBBIN THREAD CLAMP SPRING
53 SB3847001 2
ヒラザガネチュウ3
WASHER_PLAIN_M_3
54 062300416 2
ナベコ3X4
SCREW PAN M3X4
55 028030246 2
バネザガネ2-3
WASHER SPRING 2-3
KE-430HX, 430HS/BE-438HX-910
48
