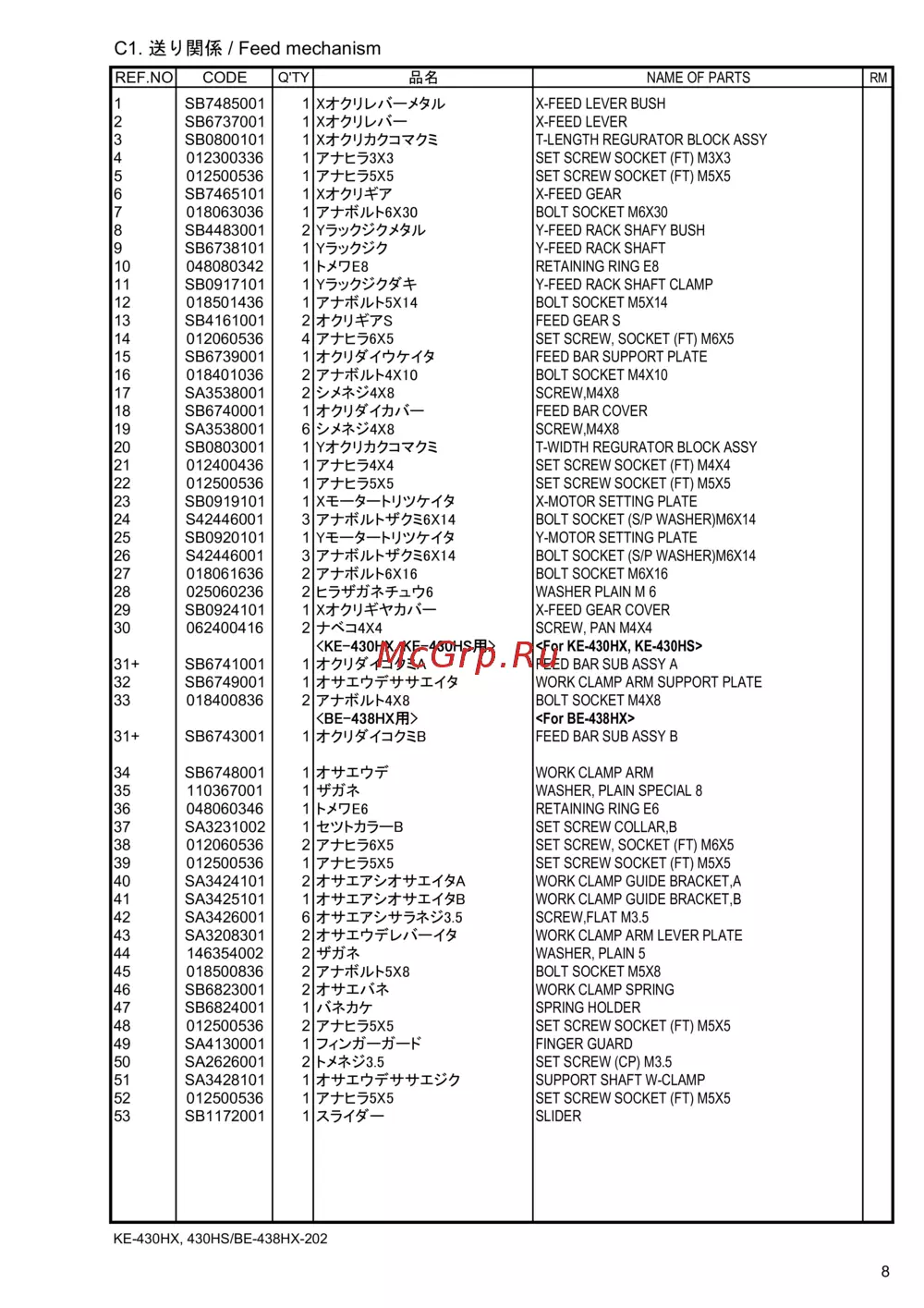

C1. 送り関係 / Feed mechanism
REF.NO CODE
Q'TY
品名
NAME OF PARTS
RM
1 SB7485001 1
Xオクリレバーメタル
X-FEED LEVER BUSH
2 SB6737001 1
Xオクリレバー
X-FEED LEVE
R
3 SB0800101 1
Xオクリカクコマクミ
T-LENGTH REGURATOR BLOCK ASS
Y
4 012300336 1
アナヒラ3X3
SET SCREW SOCKET
(
FT
)
M3X3
5 012500536 1
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
6 SB7465101 1
Xオクリギア
X-FEED GEA
R
7 018063036 1
アナボルト6X30
BOLT SOCKET M6X30
8 SB4483001 2
Yラックジクメタル
Y-FEED RACK SHAFY BUSH
9 SB6738101 1
Yラックジク
Y-FEED RACK SHAF
T
10 048080342 1
トメワE8
RETAINING RING E8
11 SB0917101 1
Yラックジクダキ
Y-FEED RACK SHAFT CLAMP
12 018501436 1
アナボルト5X14
BOLT SOCKET M5X14
13 SB4161001 2
オクリギアS
FEED GEAR S
14 012060536 4
アナヒラ6X5
SET SCREW, SOCKET
(
FT
)
M6X5
15 SB6739001 1
オクリダイウケイタ
FEED BAR SUPPORT PLATE
16 018401036 2
アナボルト4X10
BOLT SOCKET M4X10
17 SA3538001 2
シメネジ4X8
SCREW,M4X8
18 SB6740001 1
オクリダイカバー
FEED BAR COVE
R
19 SA3538001 6
シメネジ4X8
SCREW,M4X8
20 SB0803001 1
Yオクリカクコマクミ
T-WIDTH REGURATOR BLOCK ASS
Y
21 012400436 1
アナヒラ4X4
SET SCREW SOCKET
(
FT
)
M4X4
22 012500536 1
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
23 SB0919101 1
Xモータートリツケイタ
X-MOTOR SETTING PLATE
24 S42446001 3
アナボルトザクミ6X14
BOLT SOCKET
(
S/P WASHER
)
M6X14
25 SB0920101 1
Yモータートリツケイタ
Y-MOTOR SETTING PLATE
26 S42446001 3
アナボルトザクミ6X14
BOLT SOCKET
(
S/P WASHER
)
M6X14
27 018061636 2
アナボルト6X16
BOLT SOCKET M6X16
28 025060236 2
ヒラザガネチュウ6
WASHER PLAIN M 6
29 SB0924101 1
Xオクリギヤカバー
X-FEED GEAR COVE
R
30 062400416 2
ナベコ4X4
SCREW, PAN M4X4
<KE-430HX, KE-430HS用>
<For KE-430HX, KE-430HS>
31+ SB6741001 1
オクリダイコクミA
FEED BAR SUB ASSY
A
32 SB6749001 1
オサエウデササエイタ
WORK CLAMP ARM SUPPORT PLATE
33 018400836 2
アナボルト4X8
BOLT SOCKET M4X8
<BE-438HX用>
<For BE-438HX>
31+ SB6743001 1
オクリダイコクミB
FEED BAR SUB ASSY
B
34 SB6748001 1
オサエウデ
WORK CLAMP ARM
35 110367001 1
ザガネ
WASHER, PLAIN SPECIAL
8
36 048060346 1
トメワE6
RETAINING RING E6
37 SA3231002 1
セツトカラーB
SET SCREW COLLAR,B
38 012060536 2
アナヒラ6X5
SET SCREW, SOCKET
(
FT
)
M6X5
39 012500536 1
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
40 SA3424101 2
オサエアシオサエイタA
WORK CLAMP GUIDE BRACKET,
A
41 SA3425101 1
オサエアシオサエイタB
WORK CLAMP GUIDE BRACKET,B
42 SA3426001 6
オサエアシサラネジ3.5
SCREW,FLAT M3.5
43 SA3208301 2
オサエウデレバーイタ
WORK CLAMP ARM LEVER PLATE
44 146354002 2
ザガネ
WASHER, PLAIN 5
45 018500836 2
アナボルト5X8
BOLT SOCKET M5X8
46 SB6823001 2
オサエバネ
WORK CLAMP SPRING
47 SB6824001 1
バネカケ
SPRING HOLDE
R
48 012500536 2
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
49 SA4130001 1
フィンガーガード
FINGER GUARD
50 SA2626001 2
トメネジ3.5
SET SCREW
(
CP
)
M3.5
51 SA3428101 1
オサエウデササエジク
SUPPORT SHAFT W-CLAMP
52 012500536 1
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
53 SB1172001 1
スライダー
SLIDER
KE-430HX, 430HS/BE-438HX-202
8
