![Brother KE-430HX NEXIO [17/65] C2 送り関係 オプション部品 feed mechanism option parts](/img/pdf.png)
Brother KE-430HX NEXIO [17/65] C2 送り関係 オプション部品 feed mechanism option parts
![Brother KE-430HX NEXIO [17/65] C2 送り関係 オプション部品 feed mechanism option parts](/views2/1497385/page17/bg11.png)
KE-430HX, 430HS-
202
12

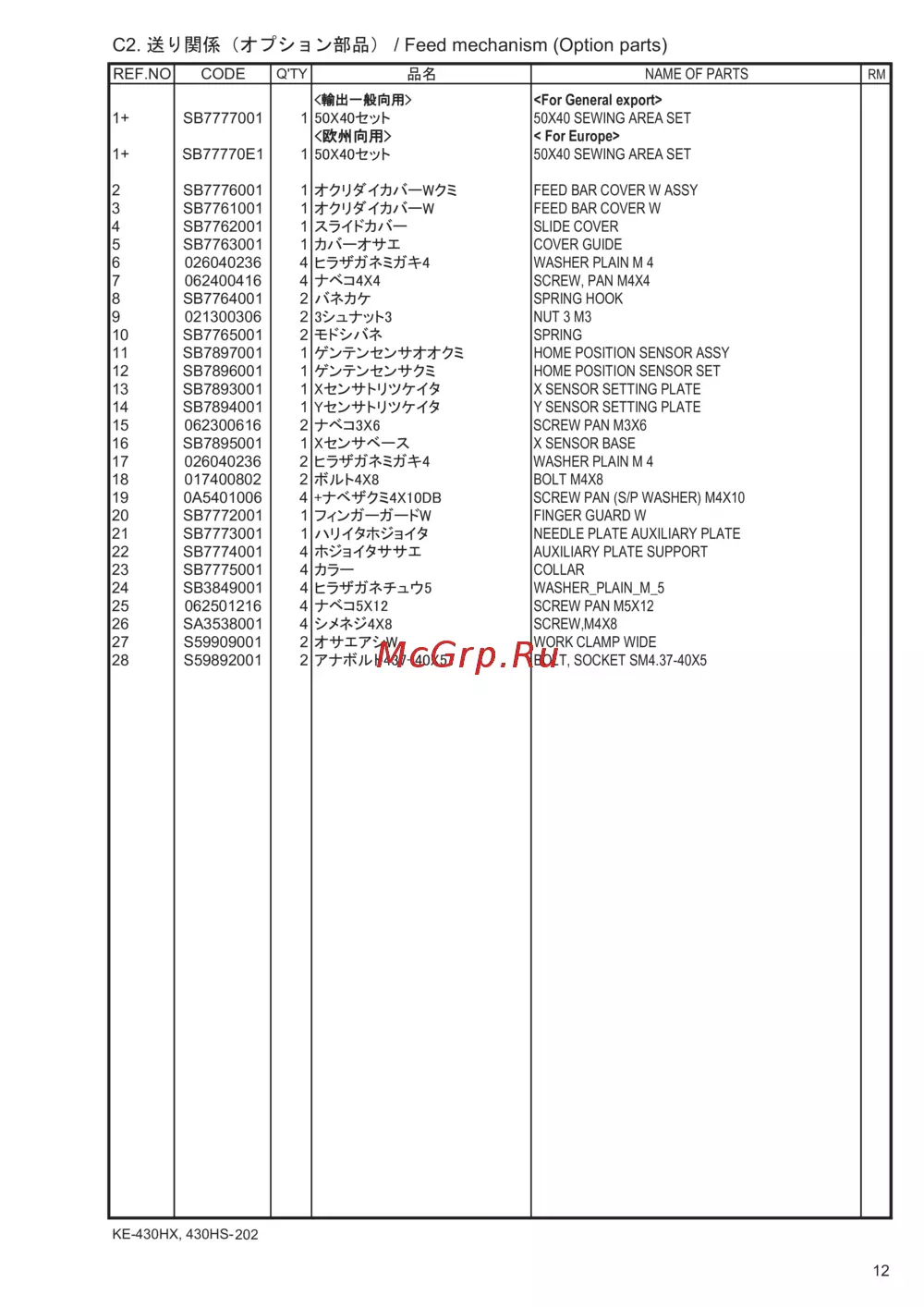

C2. 送り関係（オプション部品） / Feed mechanism (Option parts)
REF.NO CODE
Q'TY
品名
NAME OF PARTS
RM
<輸出一般向用>
<For General ex
p
ort>
1+ SB7777001 1 50X40 SEWING AREA SET
< For Euro
p
e>
1+ SB77770E1 1
50X40セット
<欧州向用>
50X40セット
50X40 SEWING AREA SET
2 SB7776001 1
オクリダイカバーWクミ
FEED BAR COVER W ASSY
3 SB7761001 1
オクリダイカバーW
FEED BAR COVER W
4 SB7762001 1
スライドカバー
SLIDE COVER
5 SB7763001 1
カバーオサエ
COVER GUIDE
6 026040236 4
ヒラザガネミガキ4
WASHER PLAIN M 4
7 062400416 4
ナベコ4X4
SCREW, PAN M4X4
8 SB7764001 2
バネカケ
SPRING HOOK
9 021300306 2
3シュナット3
NUT 3 M3
10 SB7765001 2
モドシバネ
SPRING
11 SB7897001 1
ゲンテンセンサオオクミ
HOME POSITION SENSOR ASSY
12 SB7896001 1
ゲンテンセンサクミ
HOME POSITION SENSOR SET
13 SB7893001 1
Xセンサトリツケイタ
X SENSOR SETTING PLATE
14 SB7894001 1
Yセンサトリツケイタ
Y SENSOR SETTING PLATE
15 062300616 2
ナベコ3X6
SCREW PAN M3X6
16 SB7895001 1
Xセンサベース
X SENSOR BASE
17 026040236 2
ヒラザガネミガキ4
WASHER PLAIN M 4
18 017400802 2
ボルト4X8
BOLT M4X8
19 0A5401006 4
+ナベザクミ4X10DB
SCREW PAN
(
S/P WASHER
)
M4X10
20 SB7772001 1
フィンガーガードW
FINGER GUARD W
21 SB7773001 1
ハリイタホジョイタ
NEEDLE PLATE AUXILIARY PLATE
22 SB7774001 4
ホジョイタササエ
A
UXILIARY PLATE SUPPORT
23 SB7775001 4
カラー
COLLAR
24 SB3849001 4
ヒラザガネチュウ5
WASHER_PLAIN_M_5
25 062501216 4
ナベコ5X12
SCREW PAN M5X12
26 SA3538001 4 SCREW,M4X8
27 S59909001 2 WORK CLAMP WIDE
28 S59892001 2
シメネジ4
X8
オサエアシW
アナボルト437-40X5
BOLT, SOCKET SM4.37-40X5
KE-430HX, 430HS-202
