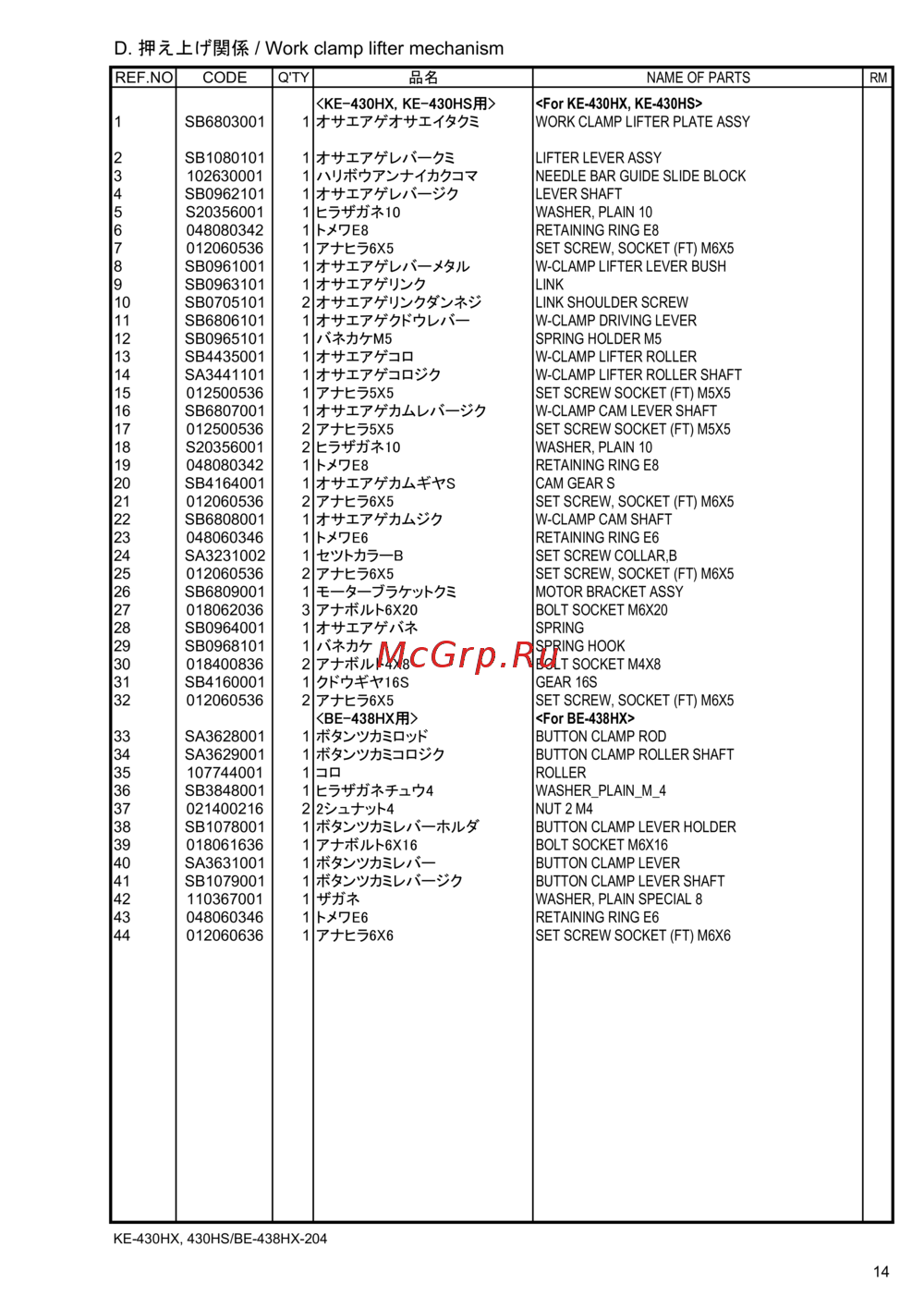

D. 押え上げ関係 / Work clamp lifter mechanism
REF.NO CODE
Q'TY
品名
NAME OF PARTS
RM
<KE-430HX, KE-430HS用>
<For KE-430HX, KE-430HS>
1 SB6803001 1
オサエアゲオサエイタクミ
WORK CLAMP LIFTER PLATE ASS
Y
2 SB1080101 1
オサエアゲレバークミ
LIFTER LEVER ASS
Y
3 102630001 1
ハリボウアンナイカクコマ
NEEDLE BAR GUIDE SLIDE BLOC
K
4 SB0962101 1
オサエアゲレバージク
LEVER SHAFT
5 S20356001 1
ヒラザガネ10
WASHER, PLAIN 10
6 048080342 1
トメワE8
RETAINING RING E8
7 012060536 1
アナヒラ6X5
SET SCREW, SOCKET
(
FT
)
M6X5
8 SB0961001 1
オサエアゲレバーメタル
W-CLAMP LIFTER LEVER BUSH
9 SB0963101 1
オサエアゲリンク
LIN
K
10 SB0705101 2
オサエアゲリンクダンネジ
LINK SHOULDER SCRE
W
11 SB6806101 1
オサエアゲクドウレバー
W-CLAMP DRIVING LEVE
R
12 SB0965101 1
バネカケM5
SPRING HOLDER M5
13 SB4435001 1
オサエアゲコロ
W-CLAMP LIFTER ROLLER
14 SA3441101 1
オサエアゲコロジク
W-CLAMP LIFTER ROLLER SHAFT
15 012500536 1
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
16 SB6807001 1
オサエアゲカムレバージク
W-CLAMP CAM LEVER SHAF
T
17 012500536 2
アナヒラ5X5
SET SCREW SOCKET
(
FT
)
M5X5
18 S20356001 2
ヒラザガネ10
WASHER, PLAIN 10
19 048080342 1
トメワE8
RETAINING RING E8
20 SB4164001 1
オサエアゲカムギヤS
CAM GEAR S
21 012060536 2
アナヒラ6X5
SET SCREW, SOCKET
(
FT
)
M6X5
22 SB6808001 1
オサエアゲカムジク
W-CLAMP CAM SHAFT
23 048060346 1
トメワE6
RETAINING RING E6
24 SA3231002 1
セツトカラーB
SET SCREW COLLAR,B
25 012060536 2
アナヒラ6X5
SET SCREW, SOCKET
(
FT
)
M6X5
26 SB6809001 1
モーターブラケットクミ
MOTOR BRACKET ASS
Y
27 018062036 3
アナボルト6X20
BOLT SOCKET M6X20
28 SB0964001 1
オサエアゲバネ
SPRING
29 SB0968101 1
バネカケ
SPRING HOO
K
30 018400836 2
アナボルト4X8
BOLT SOCKET M4X8
31 SB4160001 1
クドウギヤ16S
GEAR 16S
32 012060536 2
アナヒラ6X5
SET SCREW, SOCKET
(
FT
)
M6X5
<BE-438HX用>
<For BE-438HX>
33 SA3628001 1
ボタンツカミロッド
BUTTON CLAMP ROD
34 SA3629001 1
ボタンツカミコロジク
BUTTON CLAMP ROLLER SHAFT
35 107744001 1
コロ
ROLLER
36 SB3848001 1
ヒラザガネチュウ4
WASHER_PLAIN_M_4
37 021400216 2
2シュナット4
NUT 2 M4
38 SB1078001 1
ボタンツカミレバーホルダ
BUTTON CLAMP LEVER HOLDE
R
39 018061636 1
アナボルト6X16
BOLT SOCKET M6X16
40 SA3631001 1
ボタンツカミレバー
BUTTON CLAMP LEVE
R
41 SB1079001 1
ボタンツカミレバージク
BUTTON CLAMP LEVER SHAFT
42 110367001 1
ザガネ
WASHER, PLAIN SPECIAL
8
43 048060346 1
トメワE6
RETAINING RING E6
44 012060636 1
アナヒラ6X6
SET SCREW SOCKET
(
FT
)
M6X6
KE-430HX, 430HS/BE-438HX-204
14
