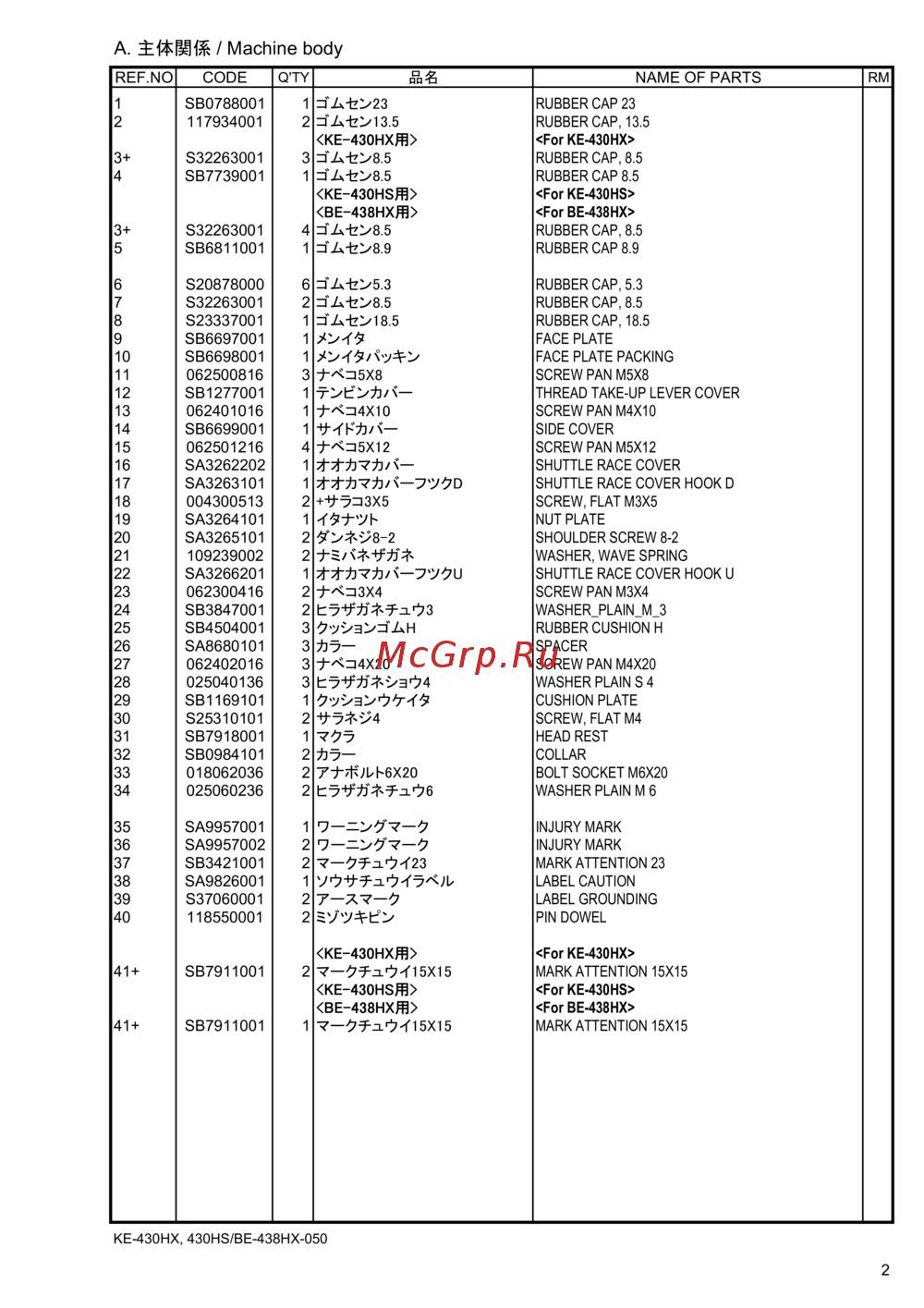

A. 主体関係 / Machine body
REF.NO CODE
Q'TY
品名
NAME OF PARTS
RM
1 SB0788001 1
ゴムセン23
RUBBER CAP 23
2 117934001 2
ゴムセン13.5
RUBBER CAP, 13.5
<KE-430HX用>
<For KE-430HX>
3+ S32263001 3
ゴムセン8.5
RUBBER CAP, 8.5
4 SB7739001 1
ゴムセン8.5
RUBBER CAP 8.5
<KE-430HS用>
<For KE-430HS>
<BE-438HX用>
<For BE-438HX>
3+ S32263001 4
ゴムセン8.5
RUBBER CAP, 8.5
5 SB6811001 1
ゴムセン8.9
RUBBER CAP 8.9
6 S20878000 6
ゴムセン5.3
RUBBER CAP, 5.3
7 S32263001 2
ゴムセン8.5
RUBBER CAP, 8.5
8 S23337001 1
ゴムセン18.5
RUBBER CAP, 18.5
9 SB6697001 1
メンイタ
FACE PLATE
10 SB6698001 1
メンイタパッキン
FACE PLATE PACKING
11 062500816 3
ナベコ5X8
SCREW PAN M5X8
12 SB1277001 1
テンビンカバー
THREAD TAKE-UP LEVER COVE
R
13 062401016 1
ナベコ4X10
SCREW PAN M4X10
14 SB6699001 1
サイドカバー
SIDE COVE
R
15 062501216 4
ナベコ5X12
SCREW PAN M5X12
16 SA3262202 1
オオカマカバー
SHUTTLE RACE COVE
R
17 SA3263101 1
オオカマカバーフツクD
SHUTTLE RACE COVER HOOK D
18 004300513 2
+サラコ3X5
SCREW, FLAT M3X5
19 SA3264101 1
イタナツト
NUT PLATE
20 SA3265101 2
ダンネジ8-2
SHOULDER SCREW 8-2
21 109239002 2
ナミバネザガネ
WASHER, WAVE SPRING
22 SA3266201 1
オオカマカバーフツクU
SHUTTLE RACE COVER HOOK U
23 062300416 2
ナベコ3X4
SCREW PAN M3X4
24 SB3847001 2
ヒラザガネチュウ3
WASHER_PLAIN_M_3
25 SB4504001 3
クッションゴムH
RUBBER CUSHION H
26 SA8680101 3
カラー
SPACE
R
27 062402016 3
ナベコ4X20
SCREW PAN M4X20
28 025040136 3
ヒラザガネショウ4
WASHER PLAIN S 4
29 SB1169101 1
クッションウケイタ
CUSHION PLATE
30 S25310101 2
サラネジ4
SCREW, FLAT M4
31 SB7918001 1
マクラ
HEAD RES
T
32 SB0984101 2
カラー
COLLAR
33 018062036 2
アナボルト6X20
BOLT SOCKET M6X20
34 025060236 2
ヒラザガネチュウ6
WASHER PLAIN M 6
35 SA9957001 1
ワーニングマーク
INJURY MAR
K
36 SA9957002 2
ワーニングマーク
INJURY MAR
K
37 SB3421001 2
マークチュウイ23
MARK ATTENTION 23
38 SA9826001 1
ソウサチュウイラベル
LABEL CAUTION
39 S37060001 2
アースマーク
LABEL GROUNDING
40 118550001 2
ミゾツキピン
PIN DOWEL
<KE-430HX用>
<For KE-430HX>
41+ SB7911001 2
マークチュウイ15X15
MARK ATTENTION 15X15
<KE-430HS用>
<For KE-430HS>
<BE-438HX用>
<For BE-438HX>
41+ SB7911001 1
マークチュウイ15X15
MARK ATTENTION 15X15
KE-430HX, 430HS/BE-438HX-050
2
