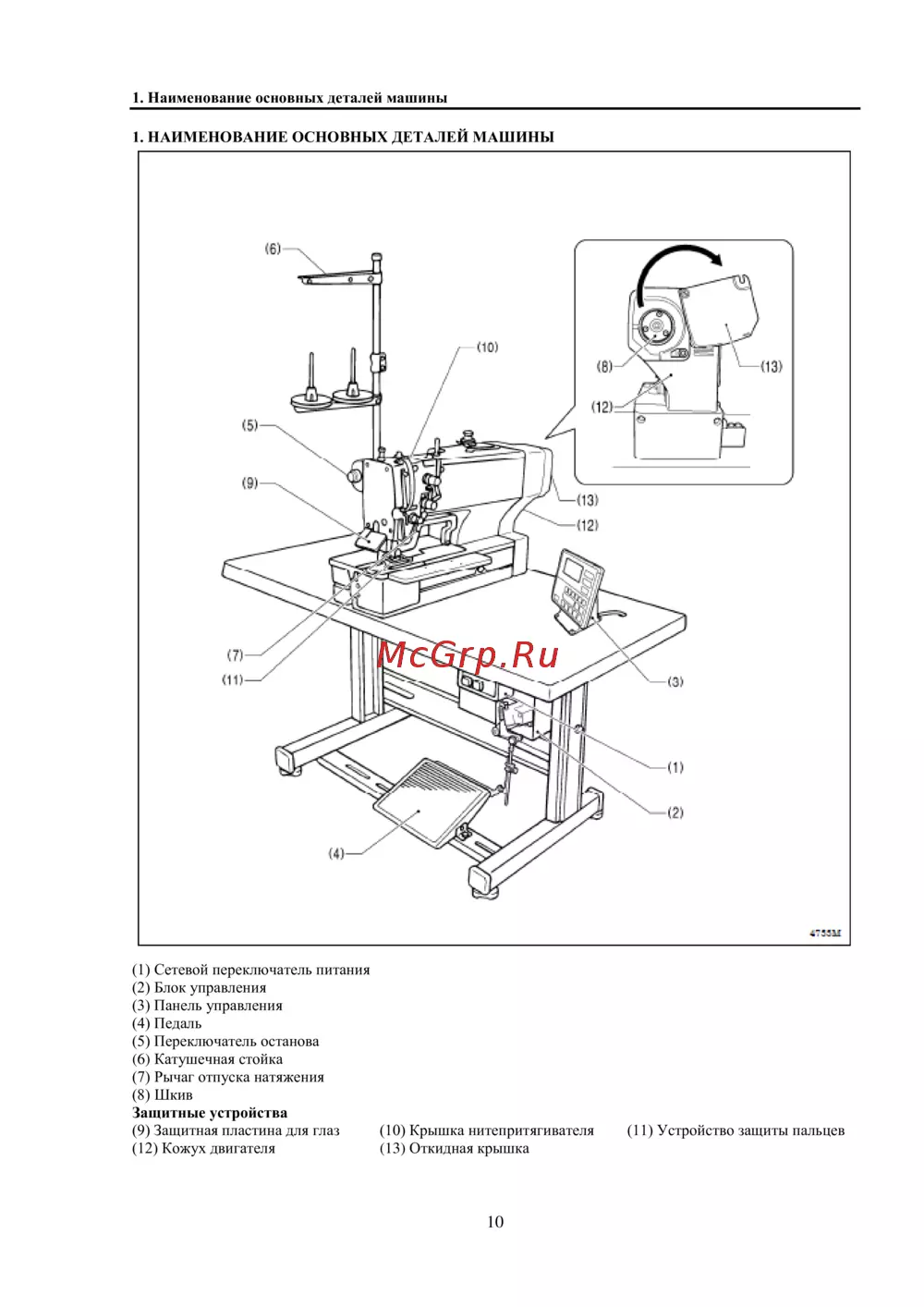

1. Наименование основных деталей машины
1. НАИМЕНОВАНИЕ ОСНОВНЫХ ДЕТАЛЕЙ МАШИНЫ
(1) Сетевой переключатель питания
(2) Блок управления
(3) Панель управления
(4) Педаль
(5) Переключатель останова
(6) Катушечная стойка
(7) Рычаг отпуска натяжения
(8) Шкив
Защитные устройства
(9) Защитная пластина для глаз
(10) Крышка нитепритягивателя
(11) Устройство защиты пальцев
(12) Кожух двигателя
(13) Откидная крышка
