15

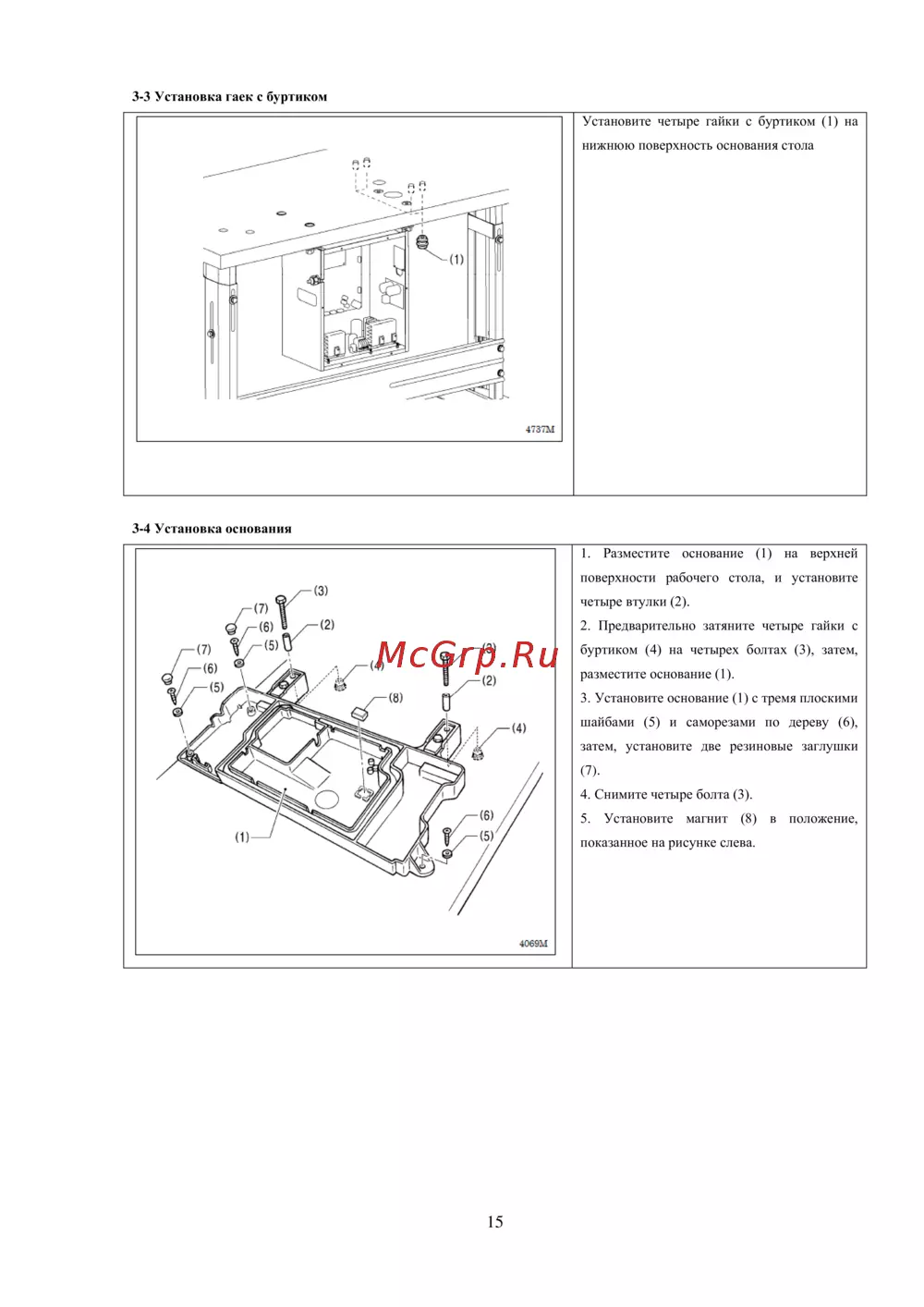

3-3 Установка гаек с буртиком
Установите четыре гайки с буртиком (1) на
нижнюю поверхность основания стола
3-4 Установка основания
1. Разместите основание (1) на верхней
поверхности рабочего стола, и установите
четыре втулки (2).
2. Предварительно затяните четыре гайки с
буртиком (4) на четырех болтах (3), затем,
разместите основание (1).
3. Установите основание (1) с тремя плоскими
шайбами (5) и саморезами по дереву (6),
затем, установите две резиновые заглушки
(7).
4. Снимите четыре болта (3).
5. Установите магнит (8) в положение,
показанное на рисунке слева.
