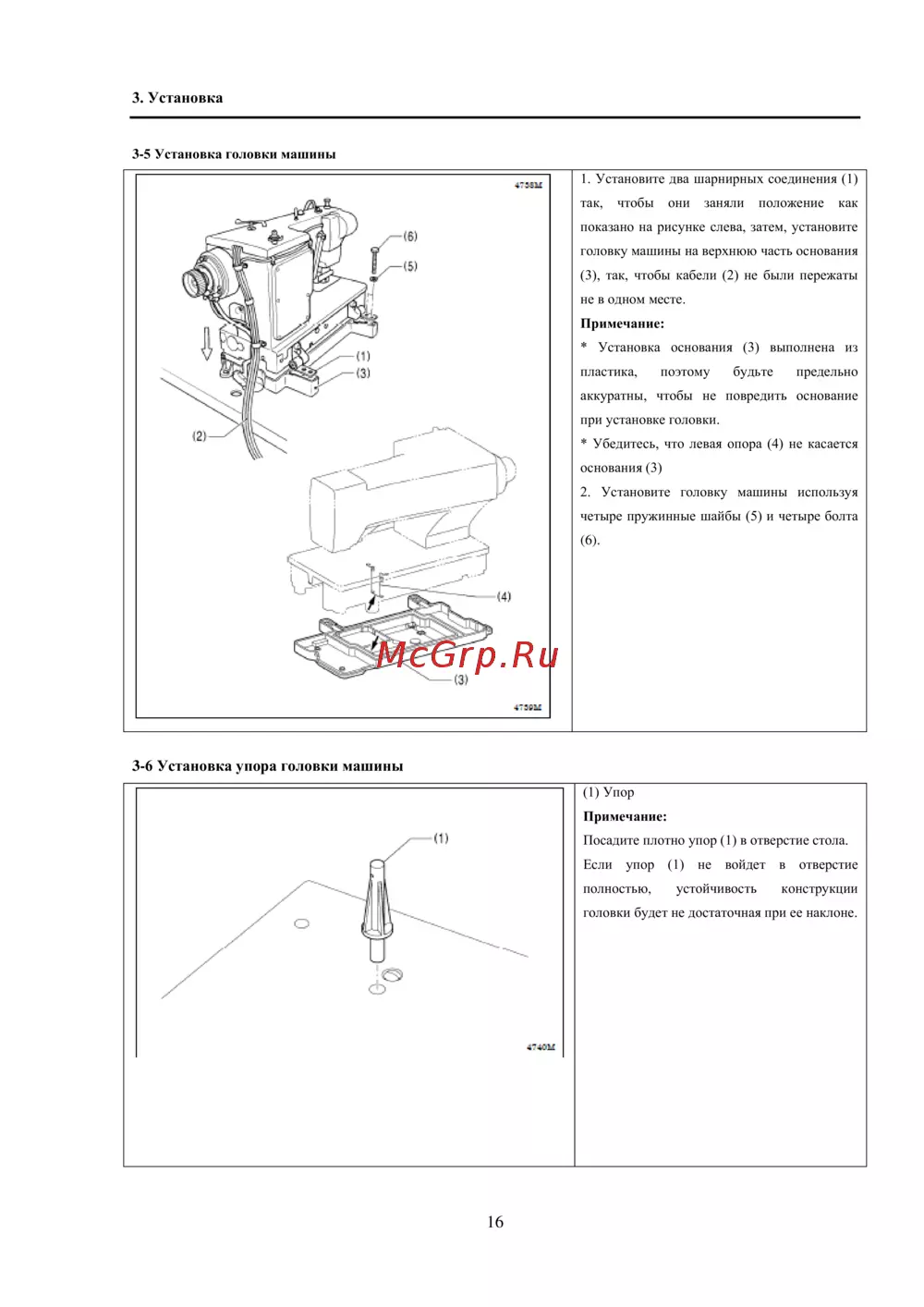

3. Установка
3-5 Установка головки машины
1. Установите два шарнирных соединения (1)
так, чтобы они заняли положение как
показано на рисунке слева, затем, установите
головку машины на верхнюю часть основания
(3), так, чтобы кабели (2) не были пережаты
не в одном месте.
Примечание:
* Установка основания (3) выполнена из
пластика, поэтому будьте предельно
аккуратны, чтобы не повредить основание
при установке головки.
* Убедитесь, что левая опора (4) не касается
основания (3)
2. Установите головку машины используя
четыре пружинные шайбы (5) и четыре болта
(6).
3-6 Установка упора головки машины
(1) Упор
Примечание:
Посадите плотно упор (1) в отверстие стола.
Если упор (1) не войдет в отверстие
полностью, устойчивость конструкции
головки будет не достаточная при ее наклоне.
