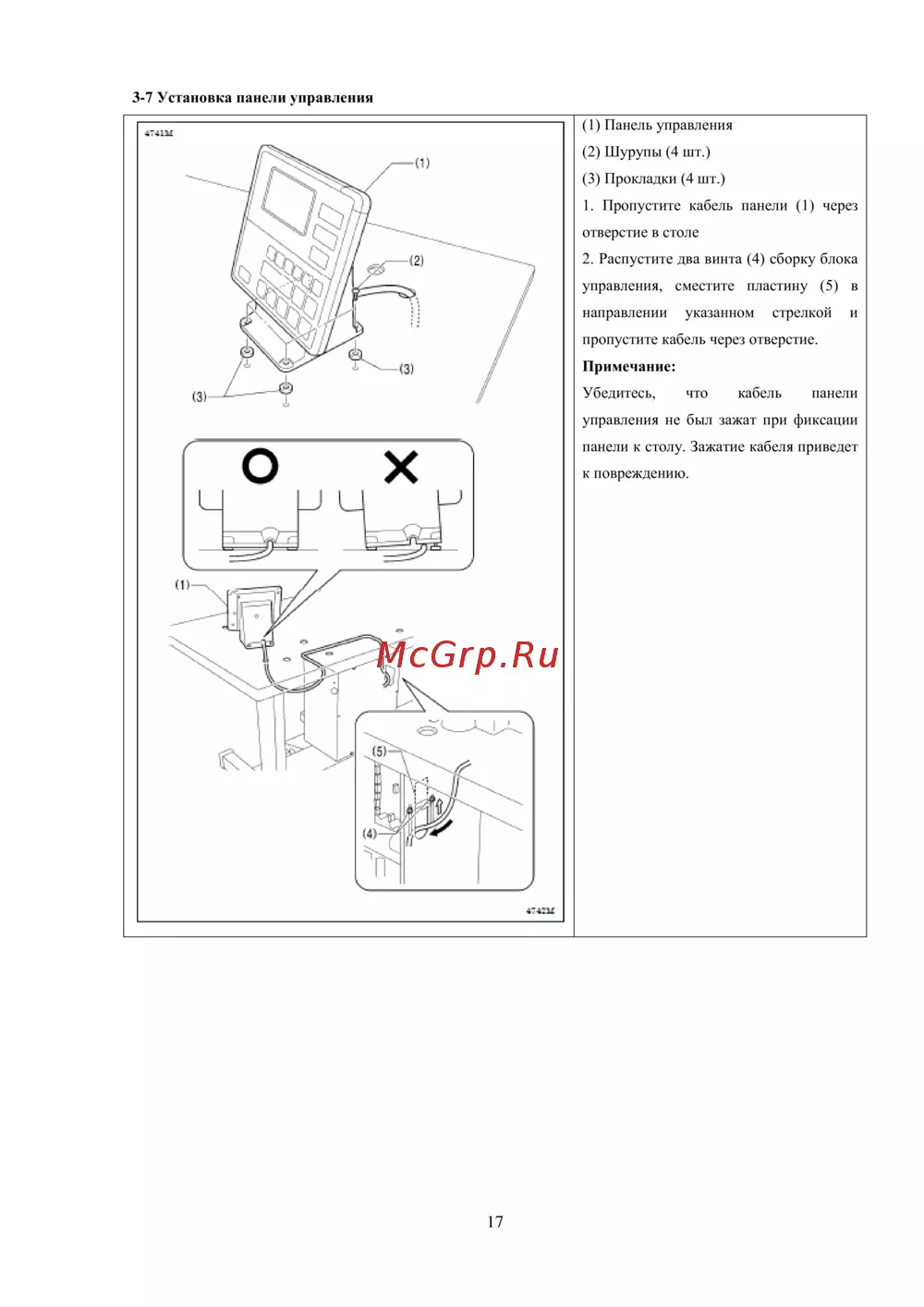

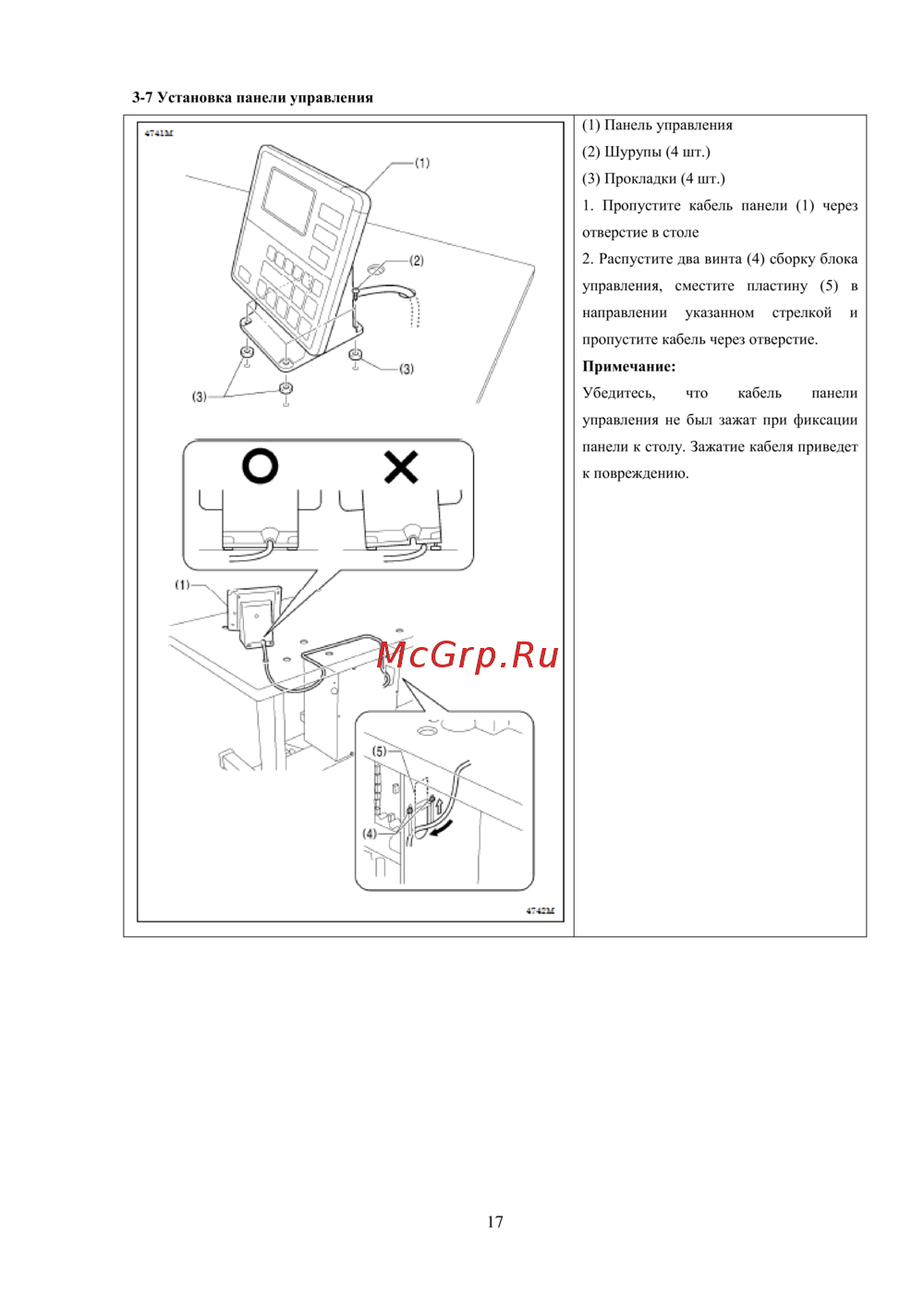

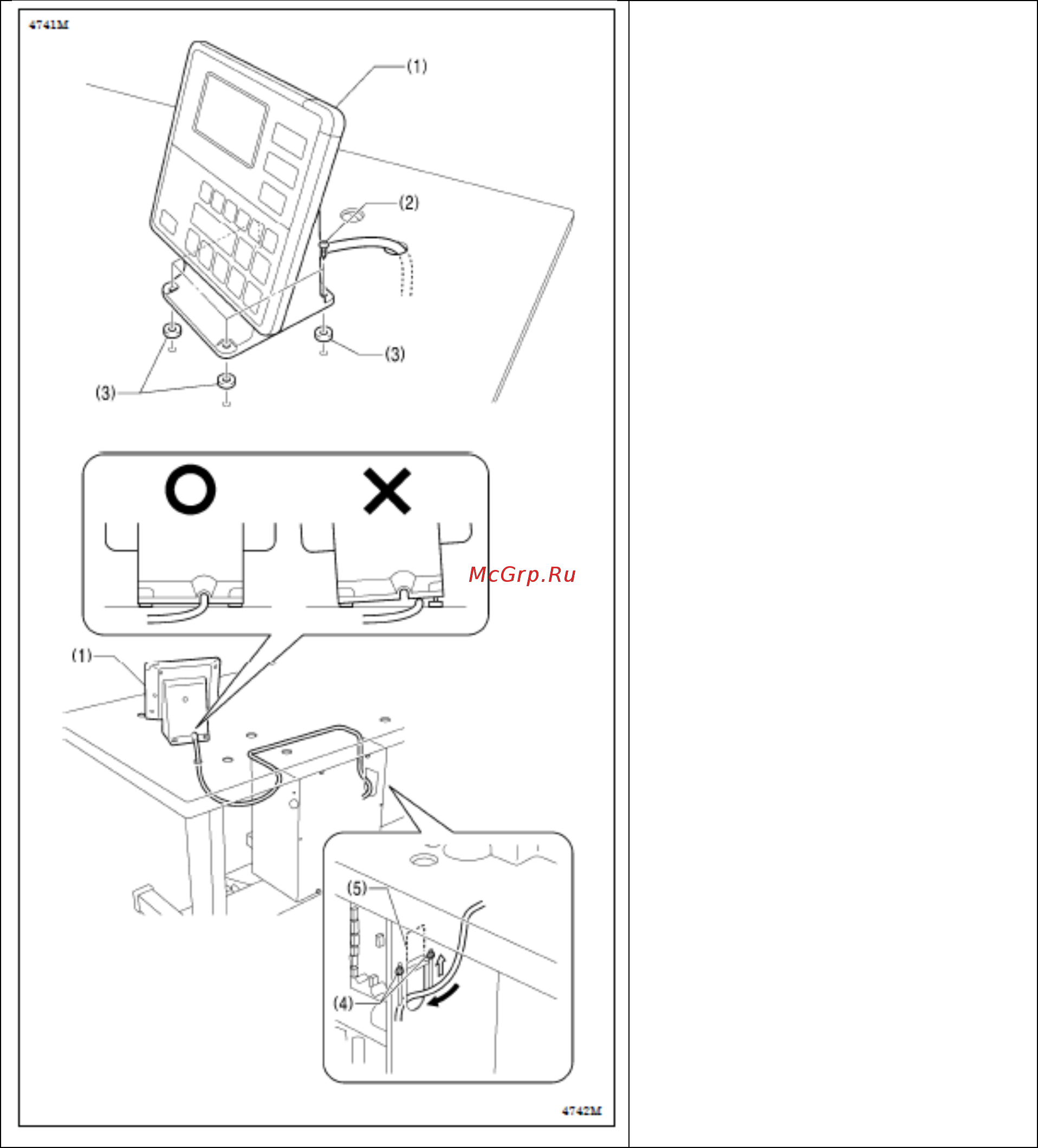

3-7 Установка панели управления
(1) Панель управления
(2) Шурупы (4 шт.)
(3) Прокладки (4 шт.)
1. Пропустите кабель панели (1) через
отверстие в столе
2. Распустите два винта (4) сборку блока
управления, сместите пластину (5) в
направлении указанном стрелкой и
пропустите кабель через отверстие.
Примечание:
Убедитесь, что кабель панели
управления не был зажат при фиксации
панели к столу. Зажатие кабеля приведет
к повреждению.
