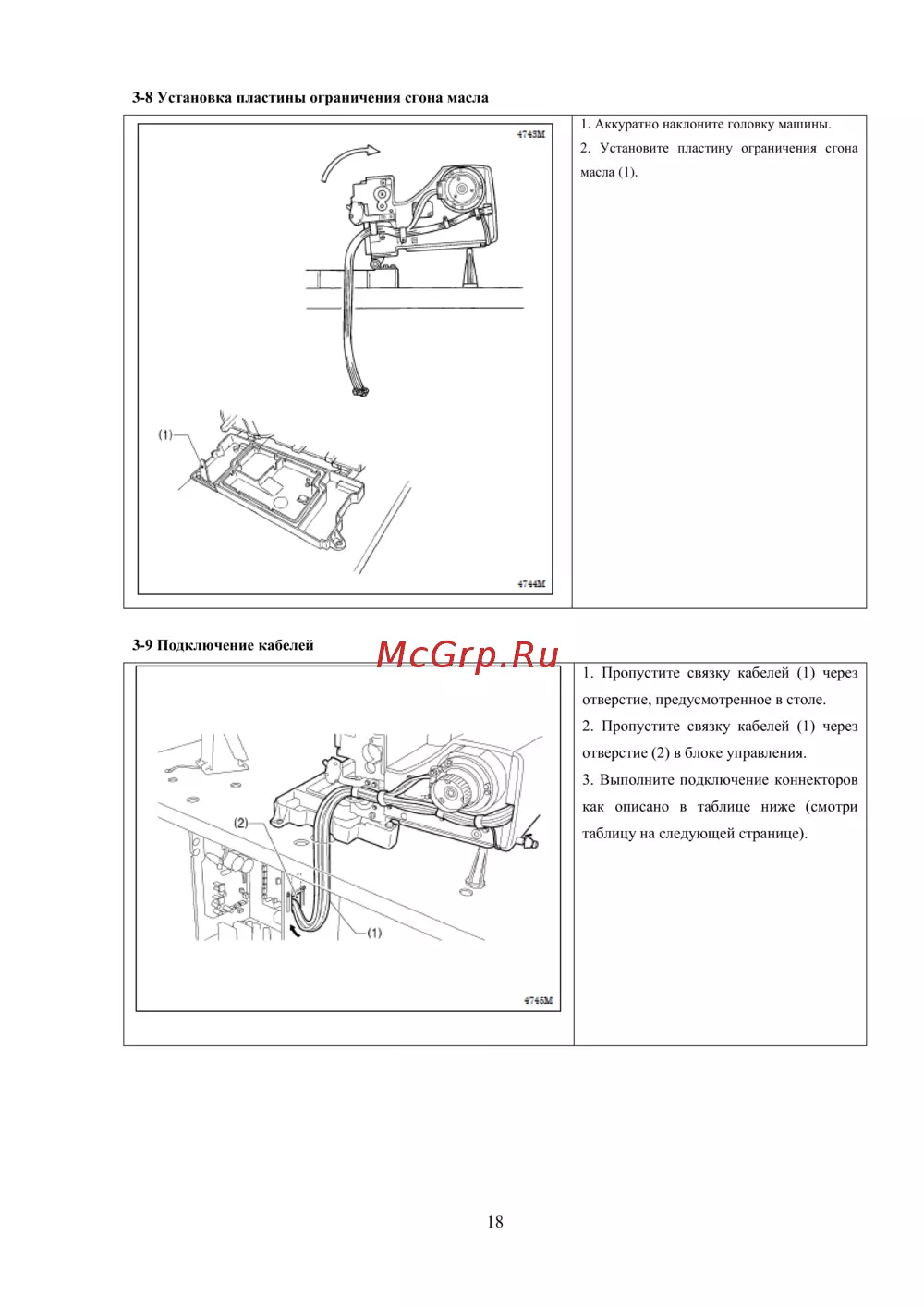

3-8 Установка пластины ограничения сгона масла
1. Аккуратно наклоните головку машины.
2. Установите пластину ограничения сгона
масла (1).
3-9 Подключение кабелей
1. Пропустите связку кабелей (1) через
отверстие, предусмотренное в столе.
2. Пропустите связку кабелей (1) через
отверстие (2) в блоке управления.
3. Выполните подключение коннекторов
как описано в таблице ниже (смотри
таблицу на следующей странице).
