20

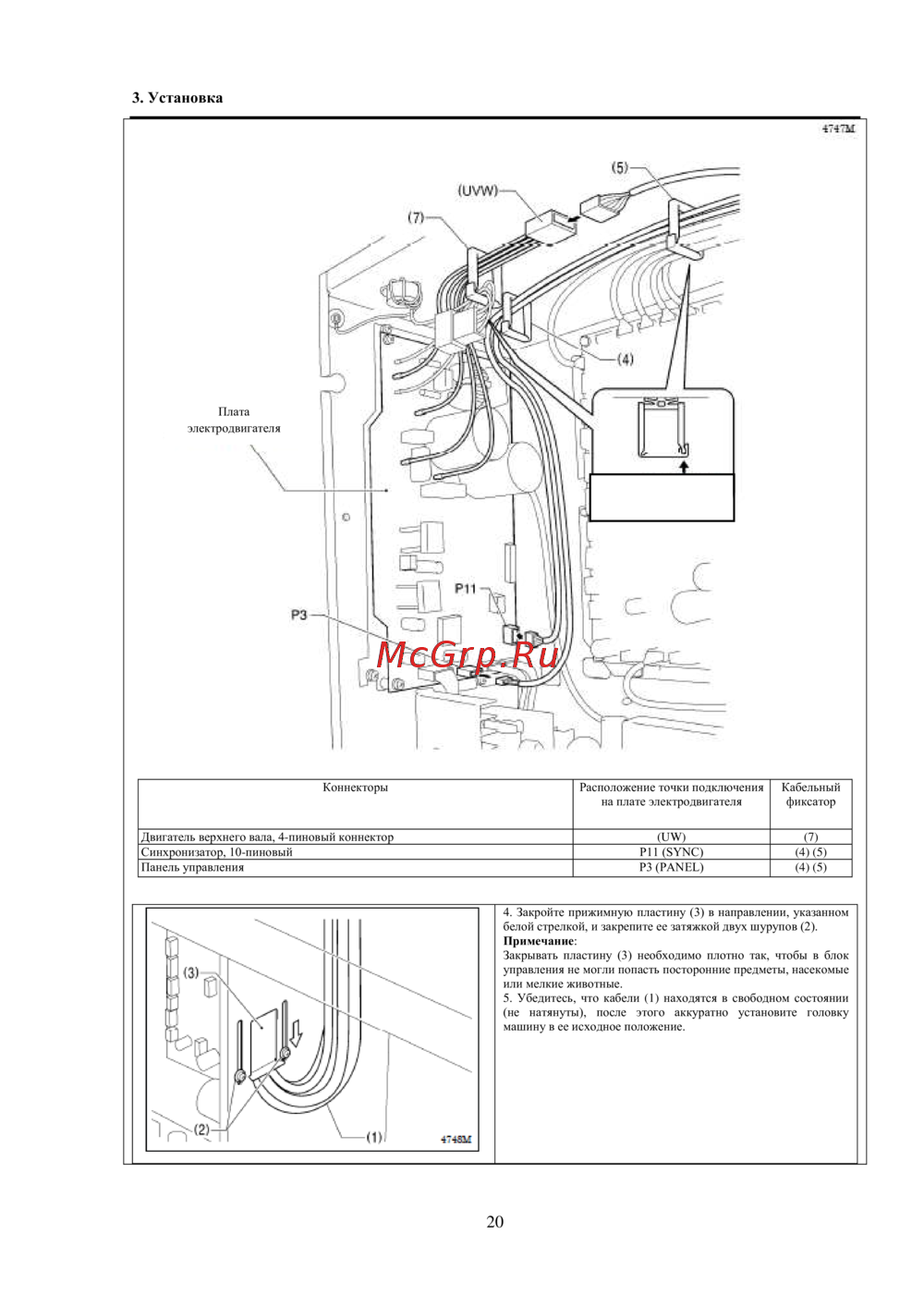

3. Установка

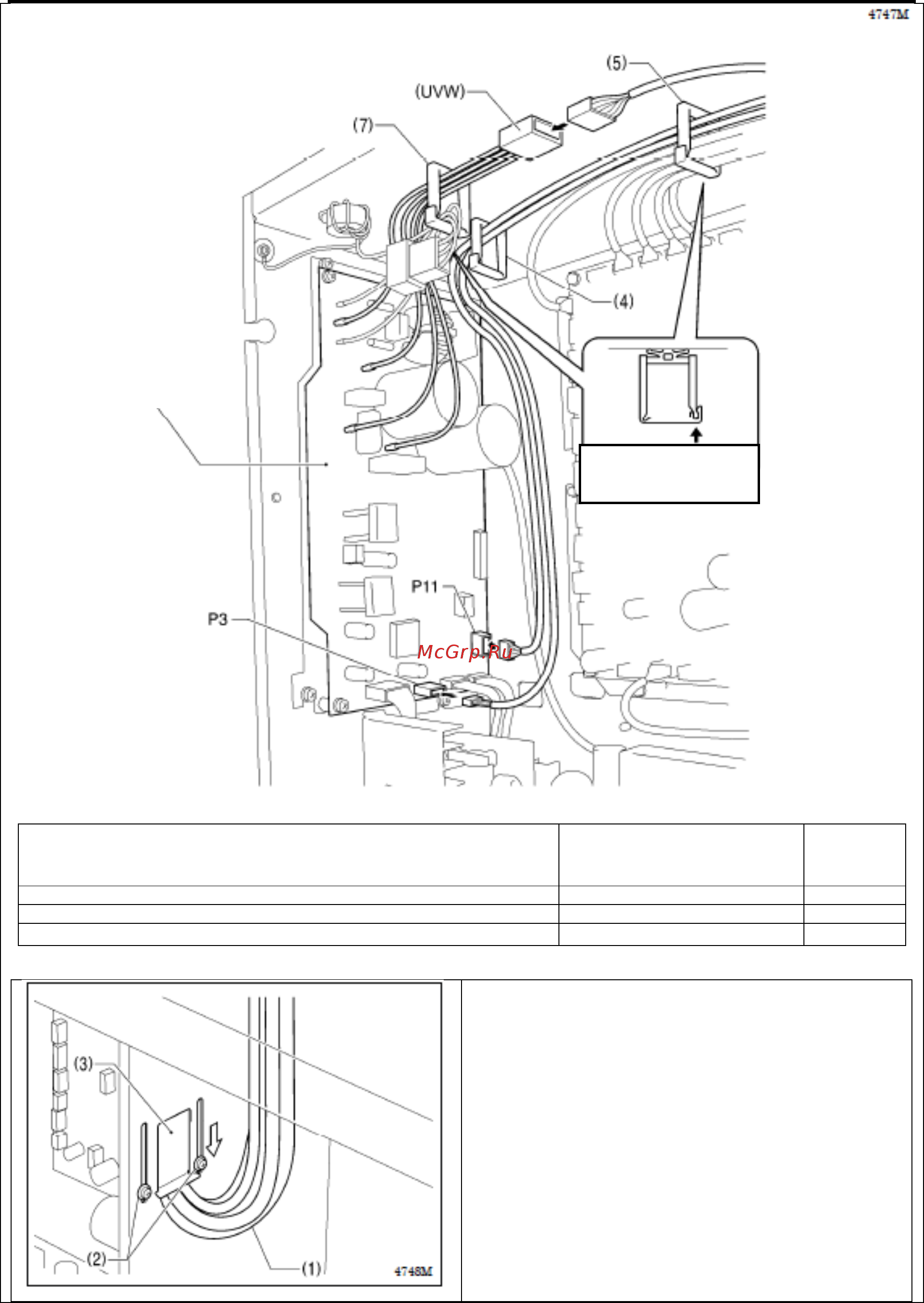

Коннекторы
Расположение точки подключения
на плате электродвигателя
Кабельный
фиксатор
Двигатель верхнего вала, 4-пиновый коннектор
(UW)
(7)
Синхронизатор, 10-пиновый
Р11 (SYNC)
(4) (5)
Панель управления Р3 (PANEL) (4) (5)
4. Закройте прижимную пластину (3) в направлении, указанном
белой стрелкой, и закрепите ее затяжкой двух шурупов (2).
Примечание:
Закрывать пластину (3) необходимо плотно так, чтобы в блок
управления не могли попасть посторонние предметы, насекомые
или мелкие животные.
5. Убедитесь, что кабели (1) находятся в свободном состоянии
(не натянуты), после этого аккуратно установите головку
машину в ее исходное положение.
Плата
электродвигателя
Надежно закрепите
кабельный фиксатор
