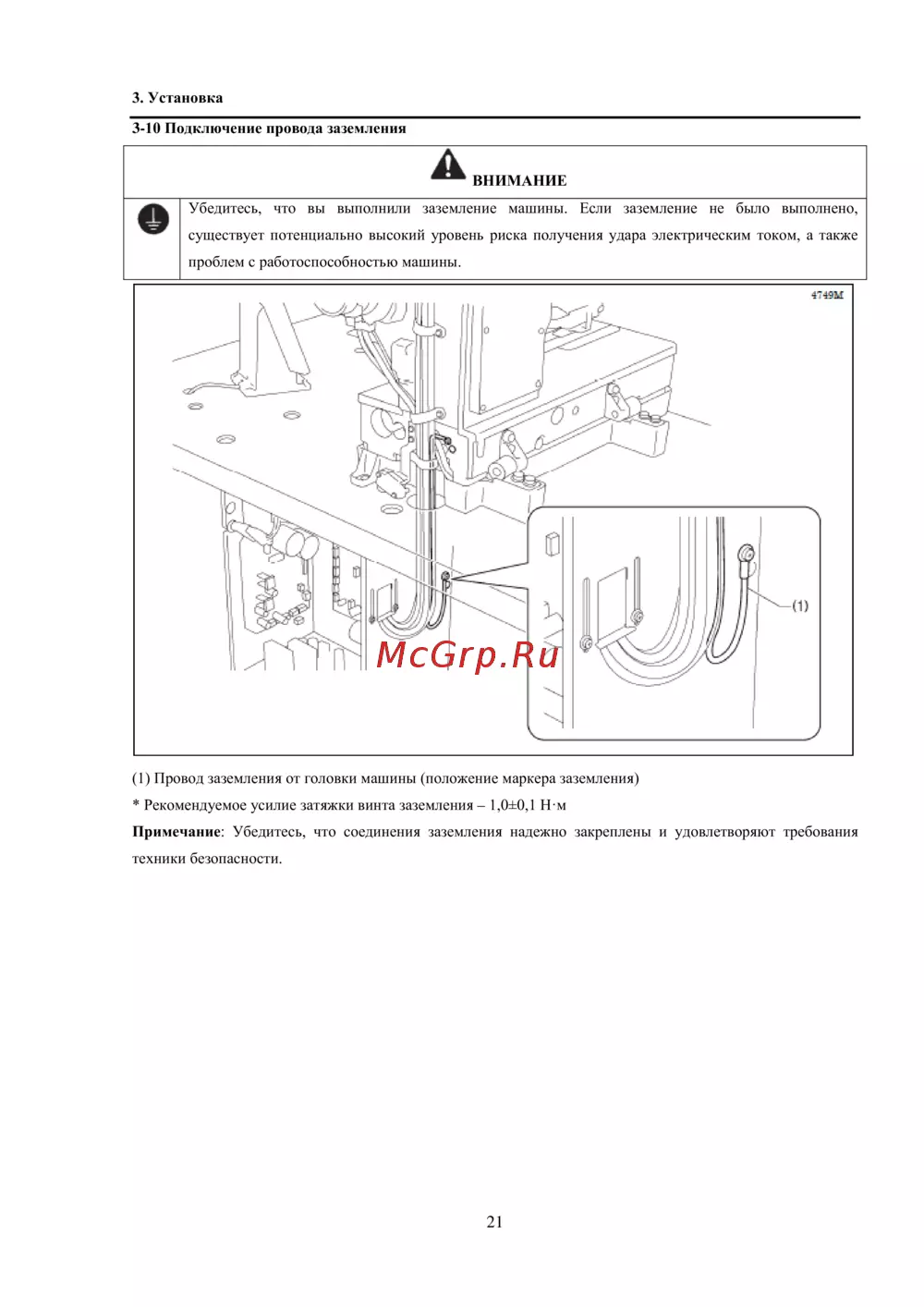

3. Установка
3-10 Подключение провода заземления
ВНИМАНИЕ
Убедитесь, что вы выполнили заземление машины. Если заземление не было выполнено,
существует потенциально высокий уровень риска получения удара электрическим током, а также
проблем с работоспособностью машины.

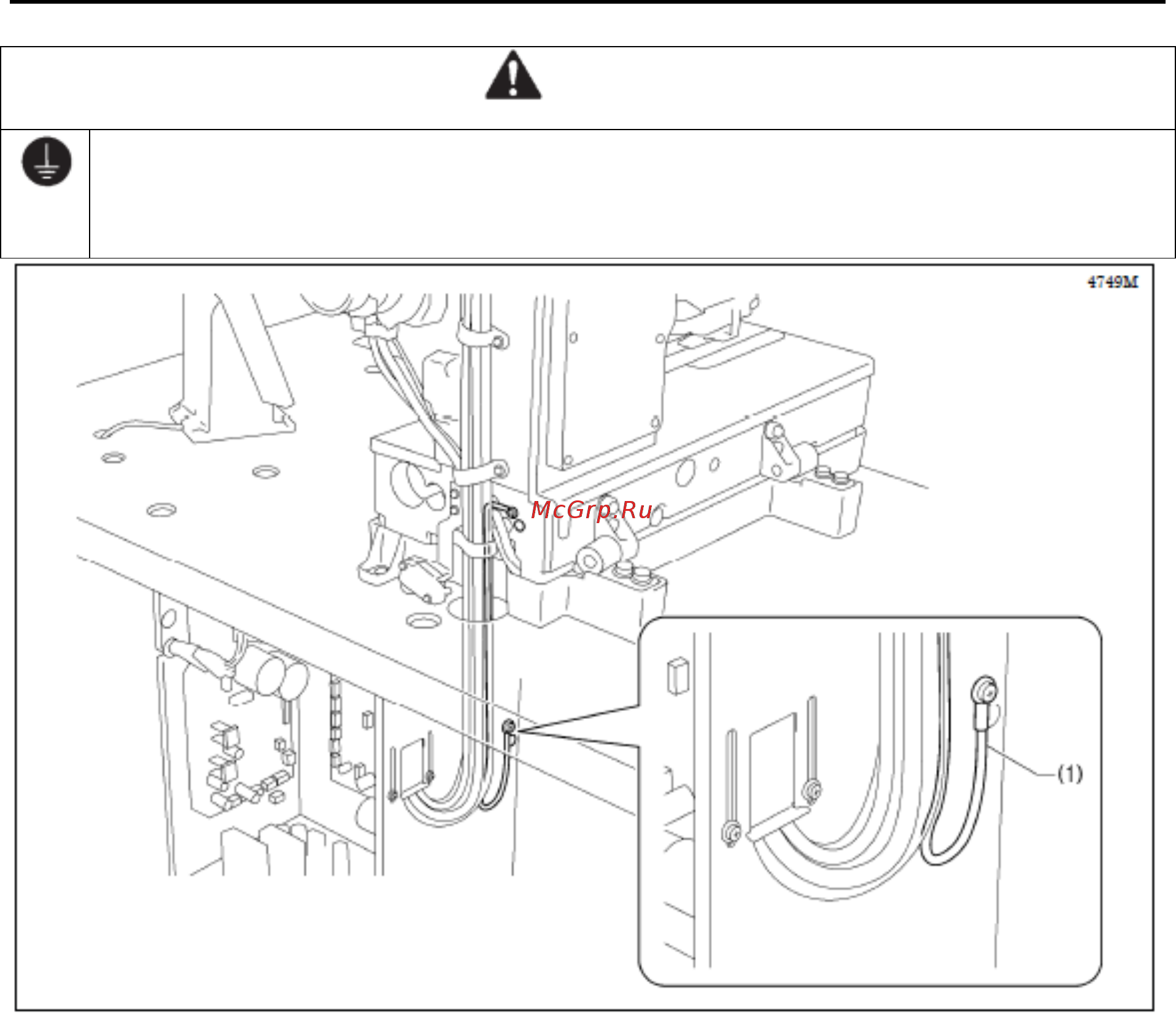

(1) Провод заземления от головки машины (положение маркера заземления)
* Рекомендуемое усилие затяжки винта заземления – 1,0±0,1 Н·м
Примечание: Убедитесь, что соединения заземления надежно закреплены и удовлетворяют требования
техники безопасности.
