Brother HE-800B-02 — регулировка и установка педали: пошаговое руководство [22/106]
![Brother HE-800B-02 Руководство по эксплуатации онлайн [22/106] 410081](/views2/1497394/page22/bg16.png)

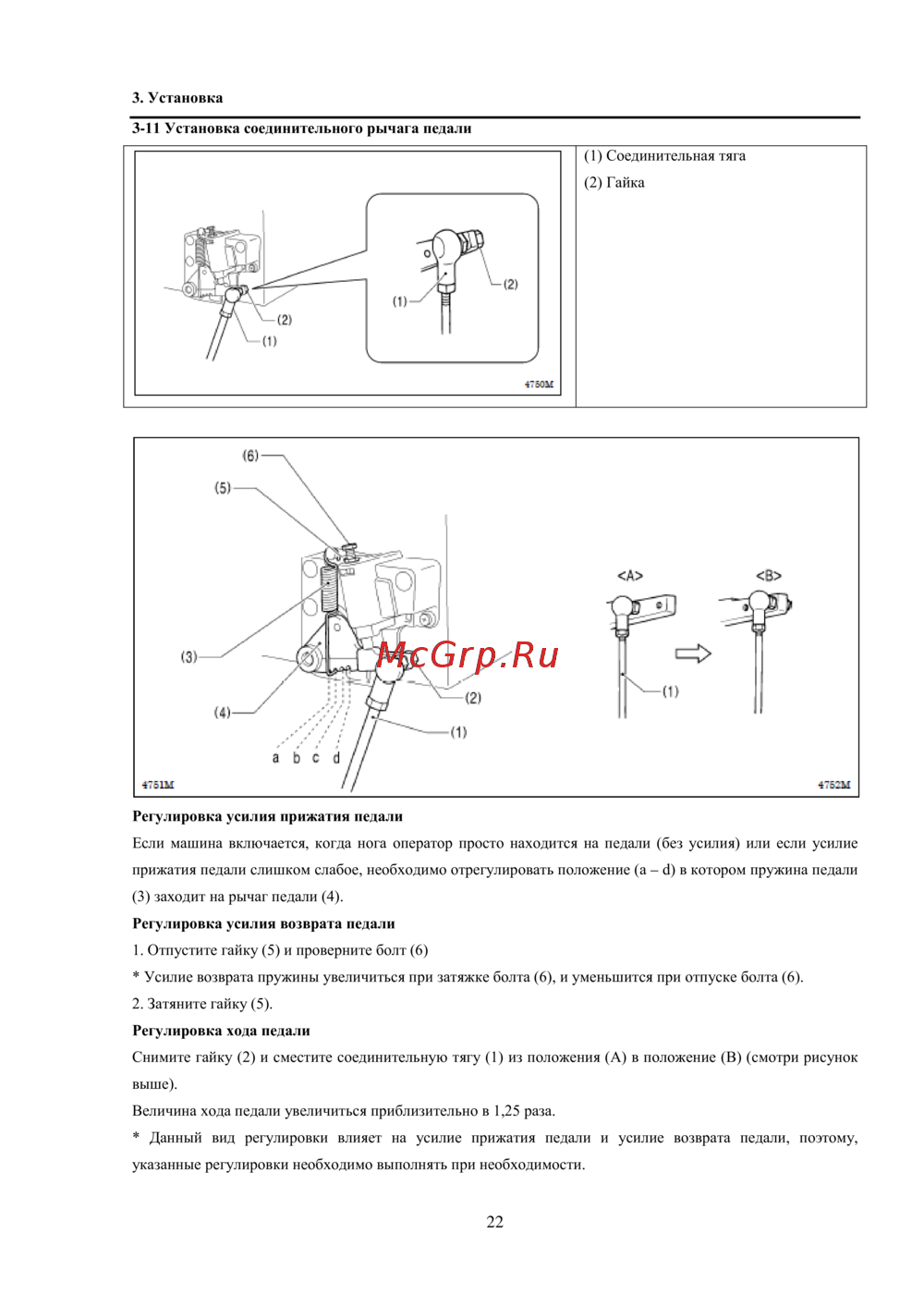

22
3. Установка

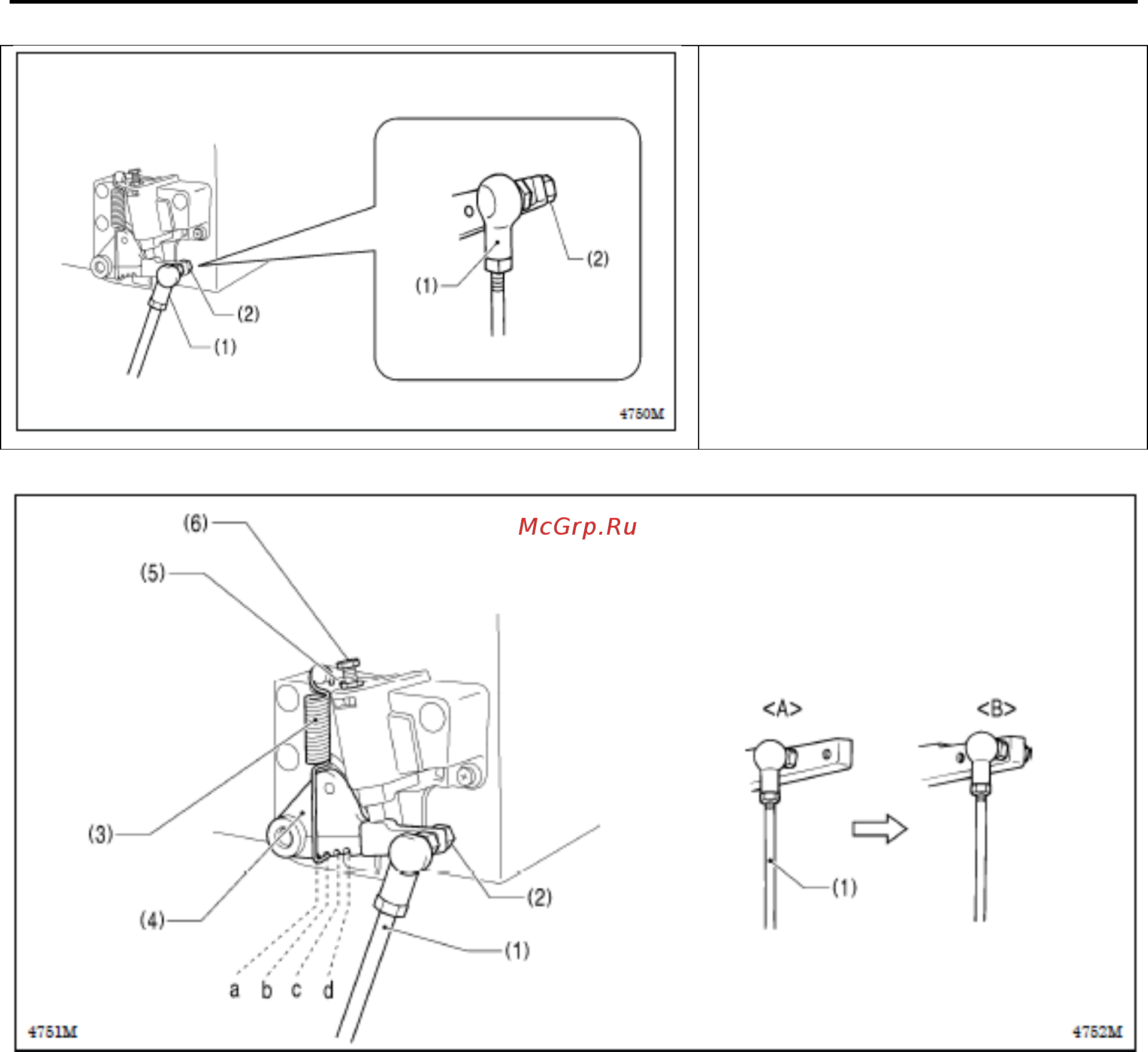

3-11 Установка соединительного рычага педали
(1) Соединительная тяга
(2) Гайка
Регулировка усилия прижатия педали
Если машина включается, когда нога оператор просто находится на педали (без усилия) или если усилие
прижатия педали слишком слабое, необходимо отрегулировать положение (a – d) в котором пружина педали
(3) заходит на рычаг педали (4).
Регулировка усилия возврата педали
1. Отпустите гайку (5) и проверните болт (6)
* Усилие возврата пружины увеличиться при затяжке болта (6), и уменьшится при отпуске болта (6).
2. Затяните гайку (5).
Регулировка хода педали
Снимите гайку (2) и сместите соединительную тягу (1) из положения (А) в положение (В) (смотри рисунок
выше).
Величина хода педали увеличиться приблизительно в 1,25 раза.
* Данный вид регулировки влияет на усилие прижатия педали и усилие возврата педали, поэтому,
указанные регулировки необходимо выполнять при необходимости.
