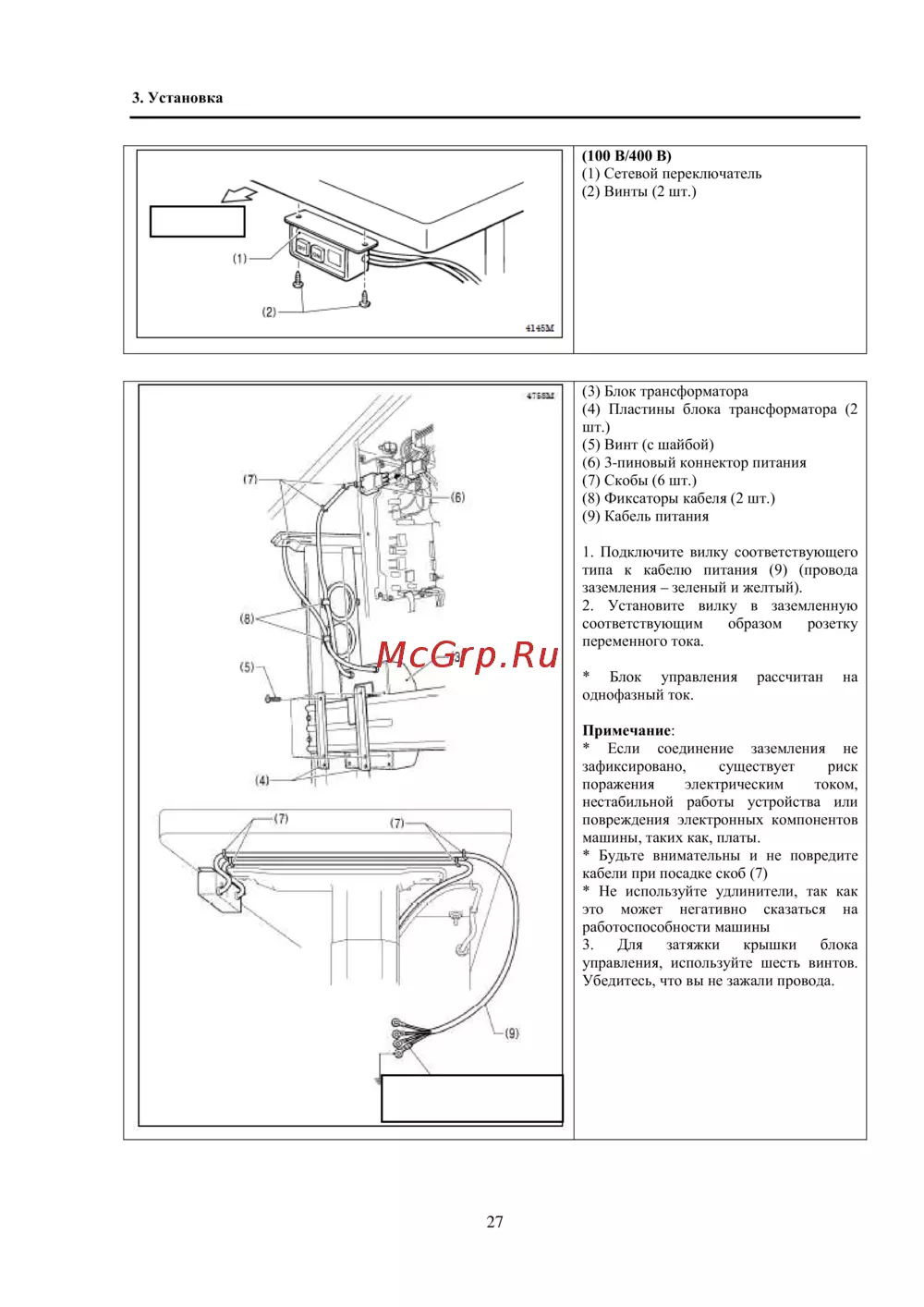

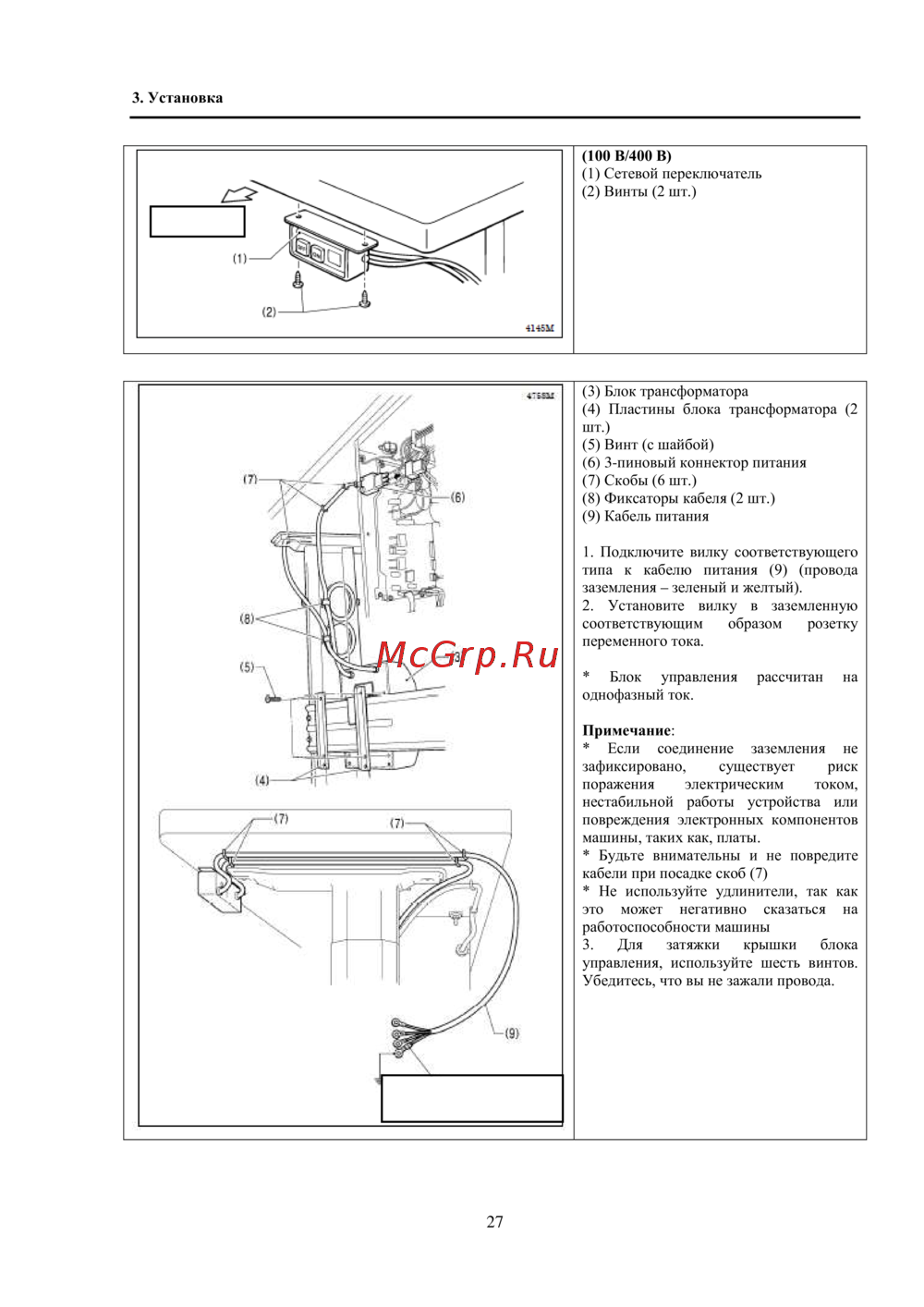

3. Установка
(100 В/400 В)
(1) Сетевой переключатель
(2) Винты (2 шт.)
(3) Блок трансформатора
(4) Пластины блока трансформатора (2
шт.)
(5) Винт (с шайбой)
(6) 3-пиновый коннектор питания
(7) Скобы (6 шт.)
(8) Фиксаторы кабеля (2 шт.)
(9) Кабель питания
1. Подключите вилку соответствующего
типа к кабелю питания (9) (провода
заземления – зеленый и желтый).
2. Установите вилку в заземленную
соответствующим образом розетку
переменного тока.
* Блок управления рассчитан на
однофазный ток.
Примечание:
* Если соединение заземления не
зафиксировано, существует риск
поражения электрическим током,
нестабильной работы устройства или
повреждения электронных компонентов
машины, таких как, платы.
* Будьте внимательны и не повредите
кабели при посадке скоб (7)
* Не используйте удлинители, так как
это может негативно сказаться на
работоспособности машины
3. Для затяжки крышки блока
управления, используйте шесть винтов.
Убедитесь, что вы не зажали провода.
Оператор
Зеленый и желтый провод
(провода заземления)
