3. Установка

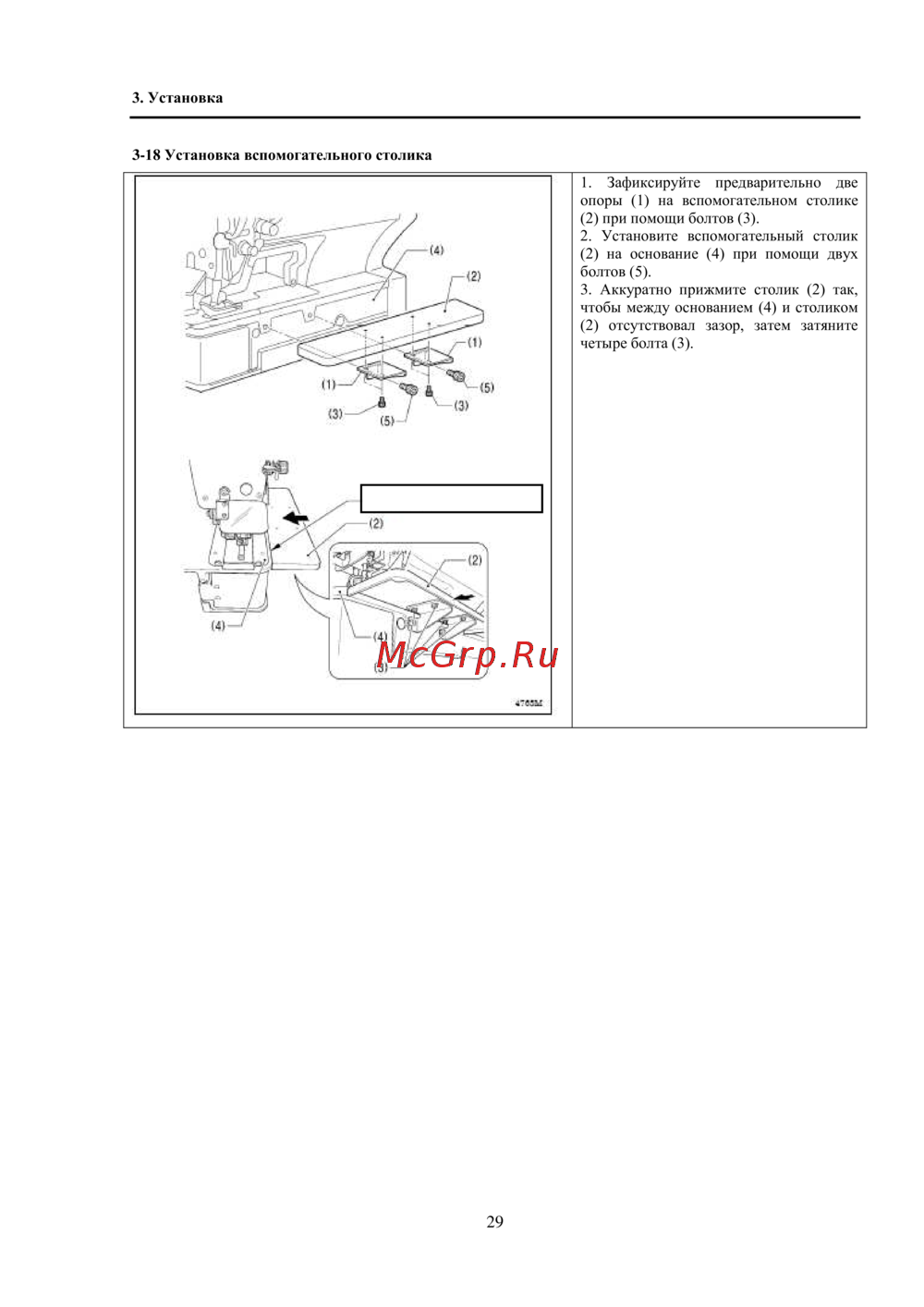

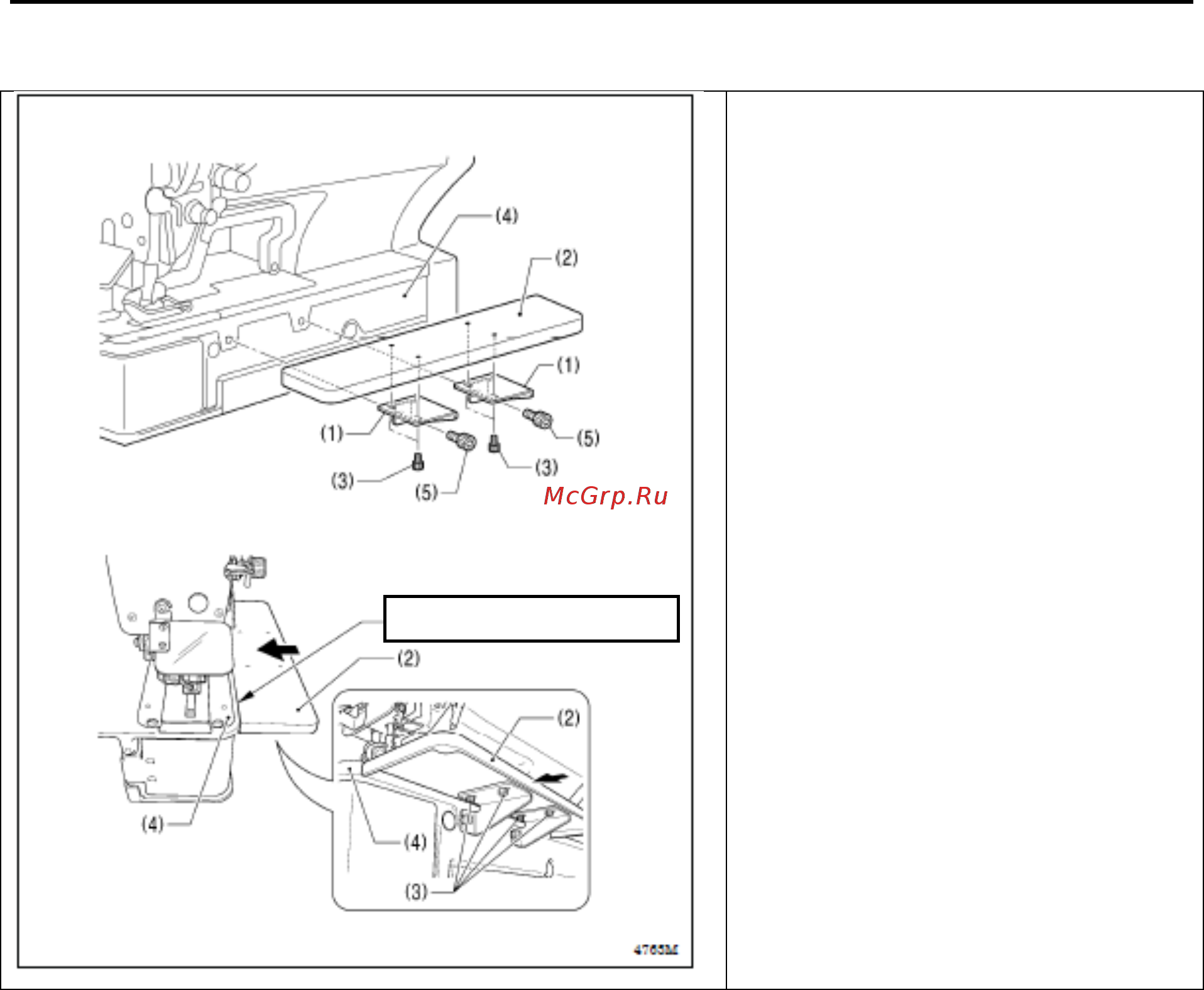

3-18 Установка вспомогательного столика

1. Зафиксируйте предварительно две

опоры (1) на вспомогательном столике

(2) при помощи болтов (3).

2. Установите вспомогательный столик

(2) на основание (4) при помощи двух

болтов (5).

3. Аккуратно прижмите столик (2) так,

чтобы между основанием (4) и столиком

(2) отсутствовал зазор, затем затяните

четыре болта (3).

Установить без зазора
