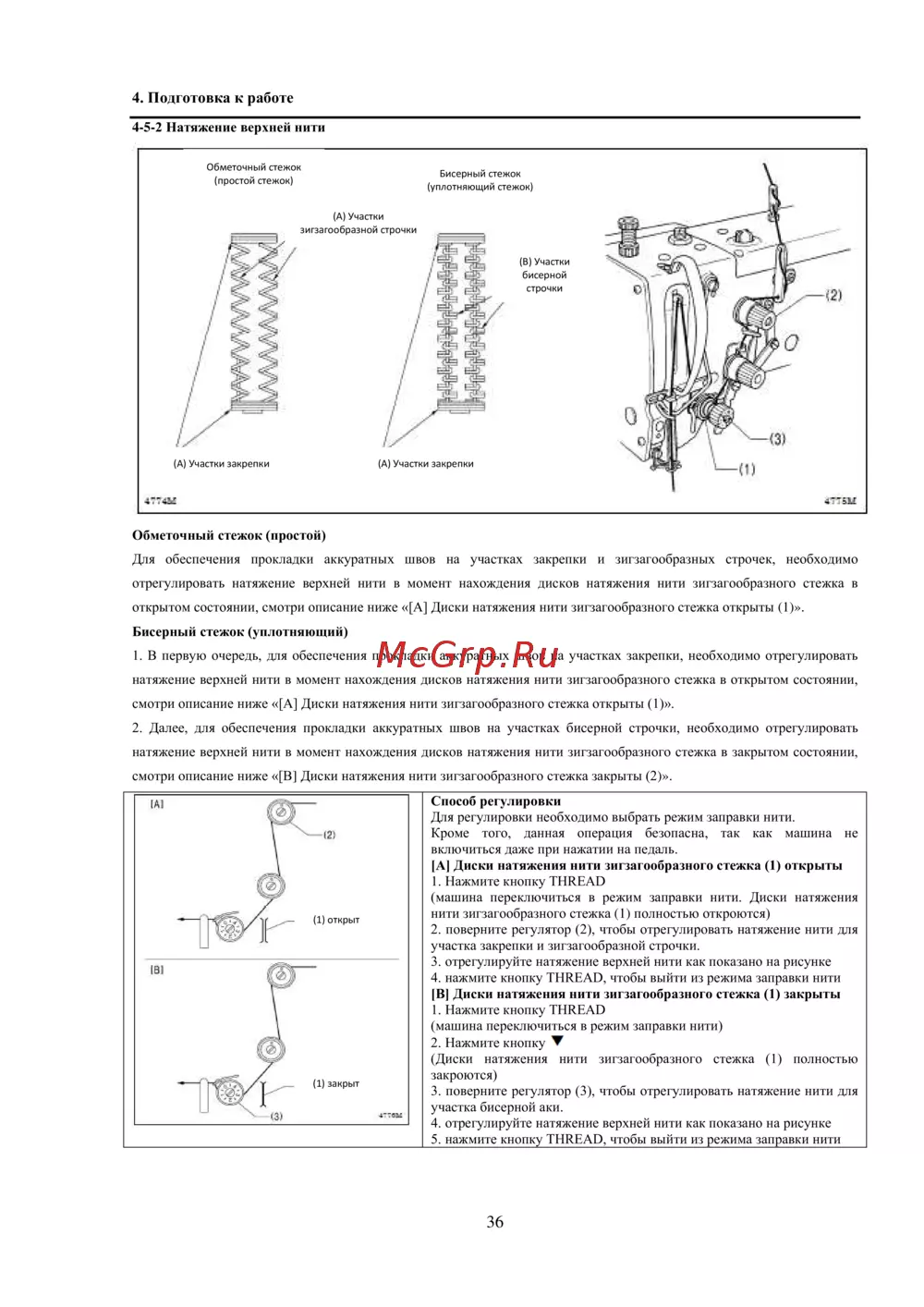

36
4. Подготовка к работе
4-5-2 Натяжение верхней нити
Обметочный стежок (простой)
Для обеспечения прокладки аккуратных швов на участках закрепки и зигзагообразных строчек, необходимо
отрегулировать натяжение верхней нити в момент нахождения дисков натяжения нити зигзагообразного стежка в
открытом состоянии, смотри описание ниже «[А] Диски натяжения нити зигзагообразного стежка открыты (1)».
Бисерный стежок (уплотняющий)
1. В первую очередь, для обеспечения прокладки аккуратных швов на участках закрепки, необходимо отрегулировать
натяжение верхней нити в момент нахождения дисков натяжения нити зигзагообразного стежка в открытом состоянии,
смотри описание ниже «[А] Диски натяжения нити зигзагообразного стежка открыты (1)».
2. Далее, для обеспечения прокладки аккуратных швов на участках бисерной строчки, необходимо отрегулировать
натяжение верхней нити в момент нахождения дисков натяжения нити зигзагообразного стежка в закрытом состоянии,
смотри описание ниже «[В] Диски натяжения нити зигзагообразного стежка закрыты (2)».
Способ регулировки
Для регулировки необходимо выбрать режим заправки нити.
Кроме того, данная операция безопасна, так как машина не
включиться даже при нажатии на педаль.

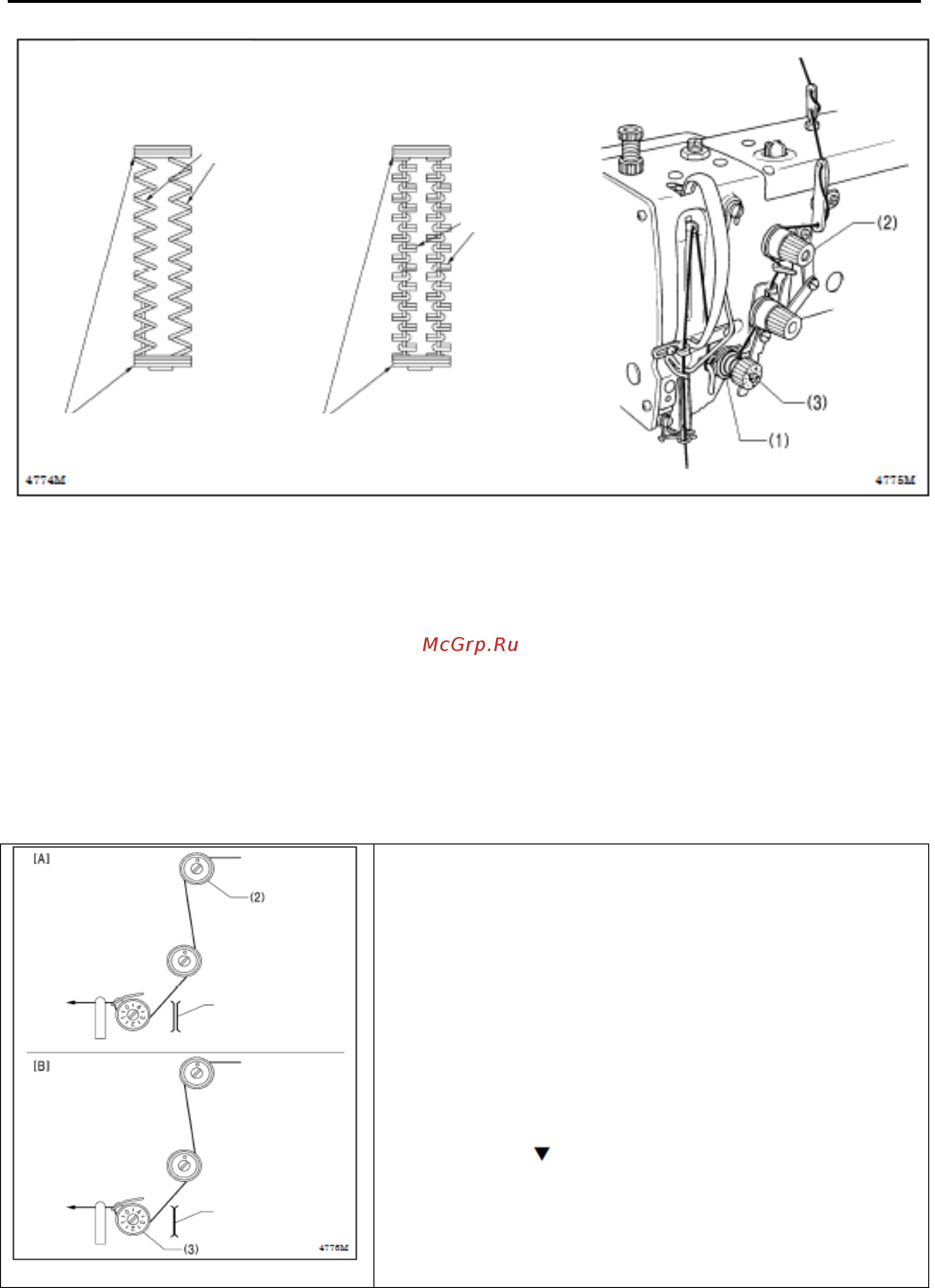

[А] Диски натяжения нити зигзагообразного стежка (1) открыты
1. Нажмите кнопку THREAD
(машина переключиться в режим заправки нити. Диски натяжения
нити зигзагообразного стежка (1) полностью откроются)
2. поверните регулятор (2), чтобы отрегулировать натяжение нити для
участка закрепки и зигзагообразной строчки.
3. отрегулируйте натяжение верхней нити как показано на рисунке
4. нажмите кнопку THREAD, чтобы выйти из режима заправки нити
[В] Диски натяжения нити зигзагообразного стежка (1) закрыты
1. Нажмите кнопку THREAD
(машина переключиться в режим заправки нити)
2. Нажмите кнопку
(Диски натяжения нити зигзагообразного стежка (1) полностью
закроются)
3. поверните регулятор (3), чтобы отрегулировать натяжение нити для
участка бисерной аки.
4. отрегулируйте натяжение верхней нити как показано на рисунке
5. нажмите кнопку THREAD, чтобы выйти из режима заправки нити
Бисерный стежок
(уплотняющий стежок)
Обметочный стежок
(простой стежок)
(А) Участки
зигзагообразной строчки
(В) Участки
бисерной
строчки
(А) Участки закрепки
(А) Участки закрепки
(1) открыт
(1) закрыт
