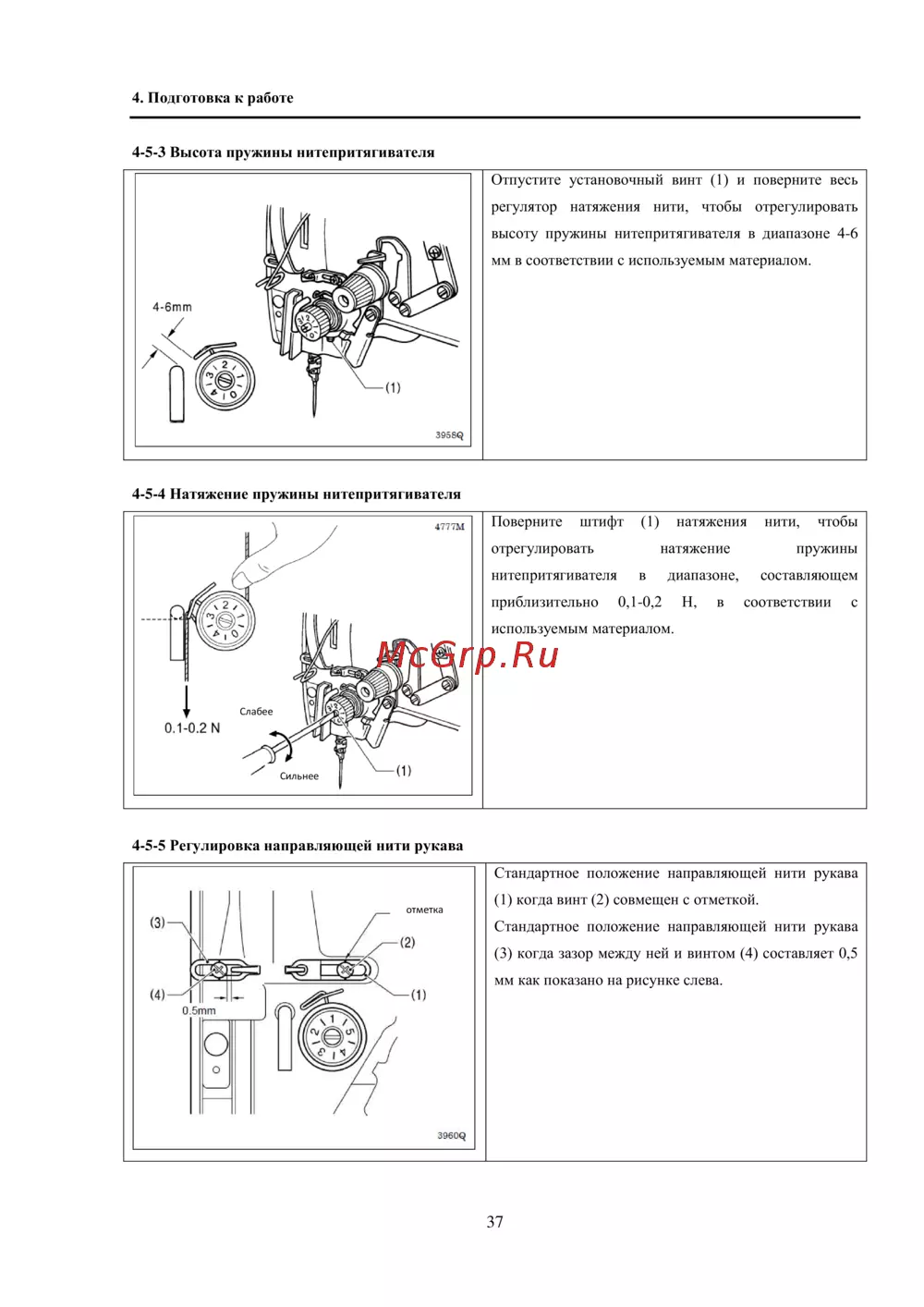

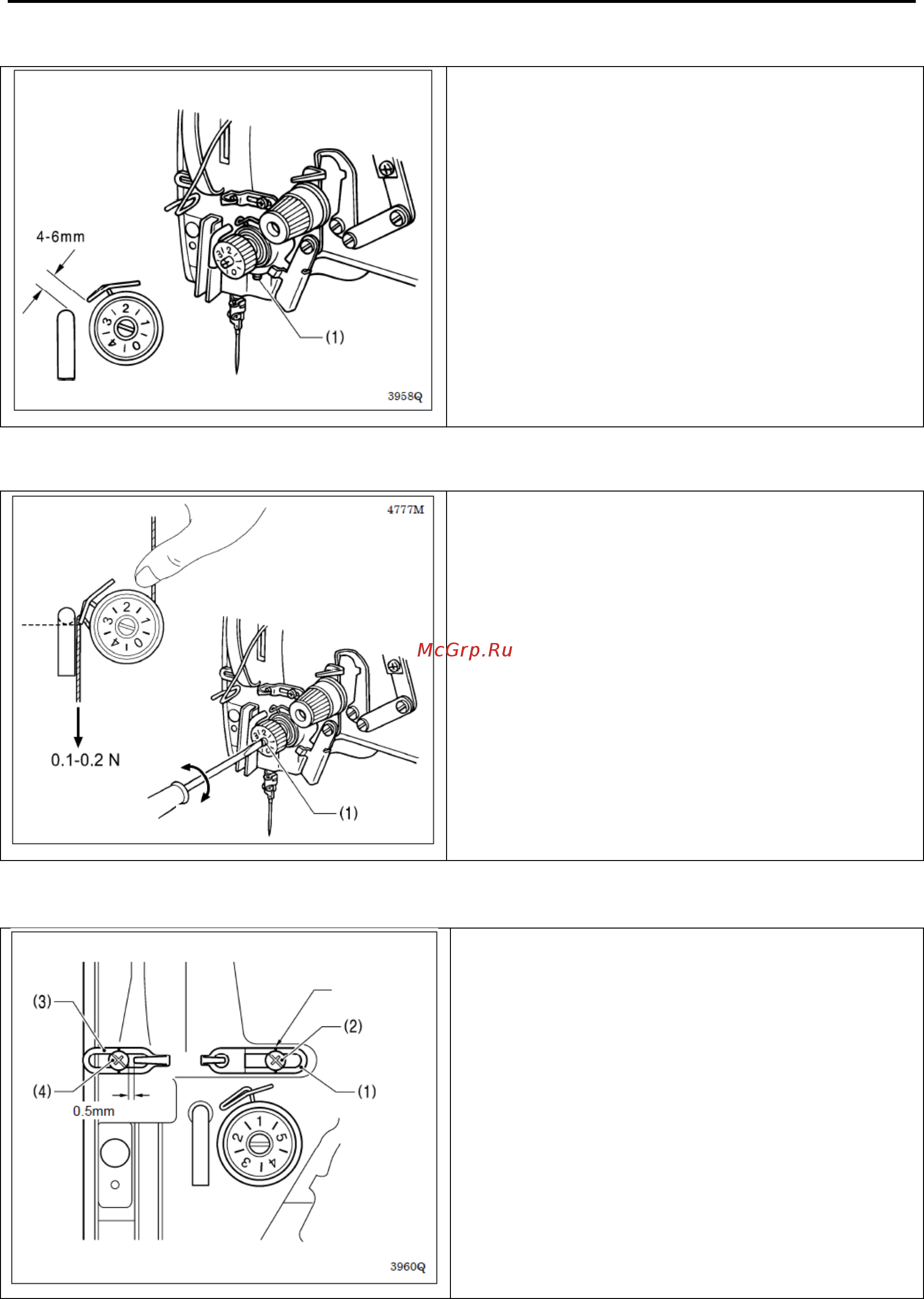

4. Подготовка к работе
4-5-3 Высота пружины нитепритягивателя
Отпустите установочный винт (1) и поверните весь
регулятор натяжения нити, чтобы отрегулировать
высоту пружины нитепритягивателя в диапазоне 4-6
мм в соответствии с используемым материалом.
4-5-4 Натяжение пружины нитепритягивателя
Поверните штифт (1) натяжения нити, чтобы
отрегулировать натяжение пружины
нитепритягивателя в диапазоне, составляющем
приблизительно 0,1-0,2 Н, в соответствии с
используемым материалом.
4-5-5 Регулировка направляющей нити рукава
Стандартное положение направляющей нити рукава
(1) когда винт (2) совмещен с отметкой.
Стандартное положение направляющей нити рукава
(3) когда зазор между ней и винтом (4) составляет 0,5
мм как показано на рисунке слева.
Слабее
Сильнее
отметка
