41

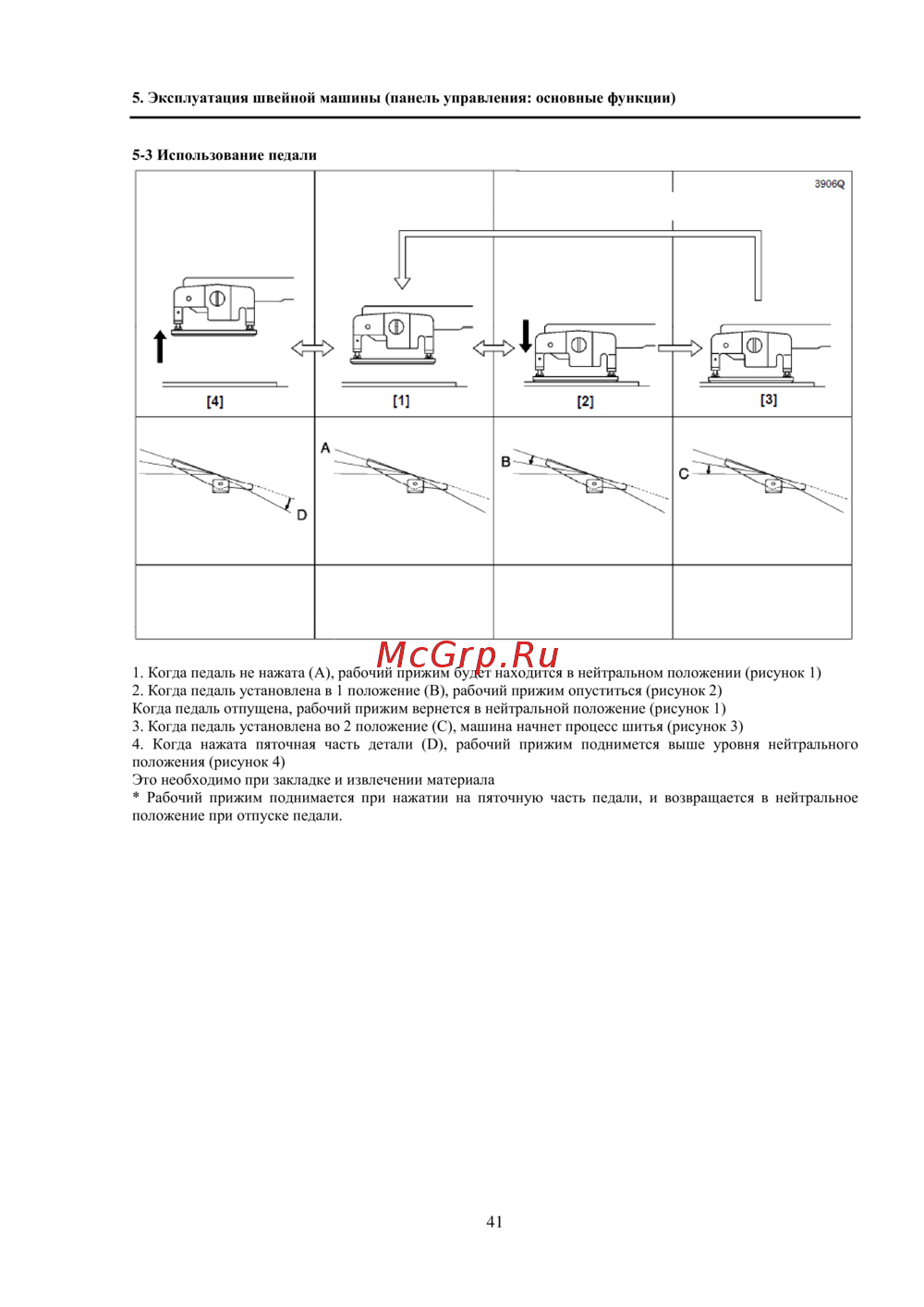

5. Эксплуатация швейной машины (панель управления: основные функции)
5-3 Использование педали

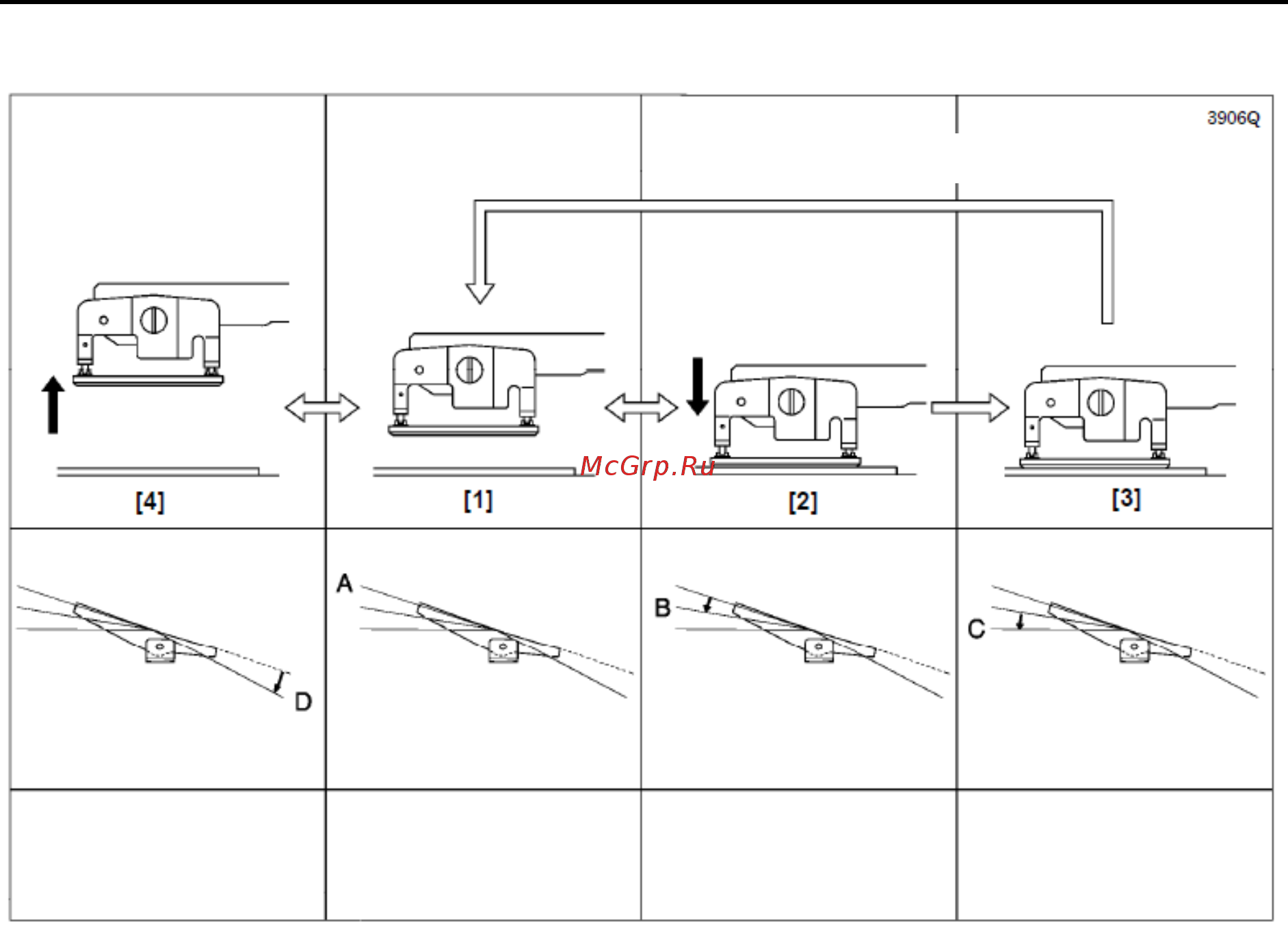

1. Когда педаль не нажата (А), рабочий прижим будет находится в нейтральном положении (рисунок 1)
2. Когда педаль установлена в 1 положение (В), рабочий прижим опуститься (рисунок 2)
Когда педаль отпущена, рабочий прижим вернется в нейтральной положение (рисунок 1)
3. Когда педаль установлена во 2 положение (С), машина начнет процесс шитья (рисунок 3)
4. Когда нажата пяточная часть детали (D), рабочий прижим поднимется выше уровня нейтрального
положения (рисунок 4)
Это необходимо при закладке и извлечении материала
* Рабочий прижим поднимается при нажатии на пяточную часть педали, и возвращается в нейтральное
положение при отпуске педали.
/Рабочий прижим/
После шитья
/Педаль/
Установлена в положение
нажатой пяточной части
(закладка и извлечение
материала)
Нейтральное положение
Установлена в 1-е положение
(при расположении материала)
Установлена в 2-е положение
(при пуске)
