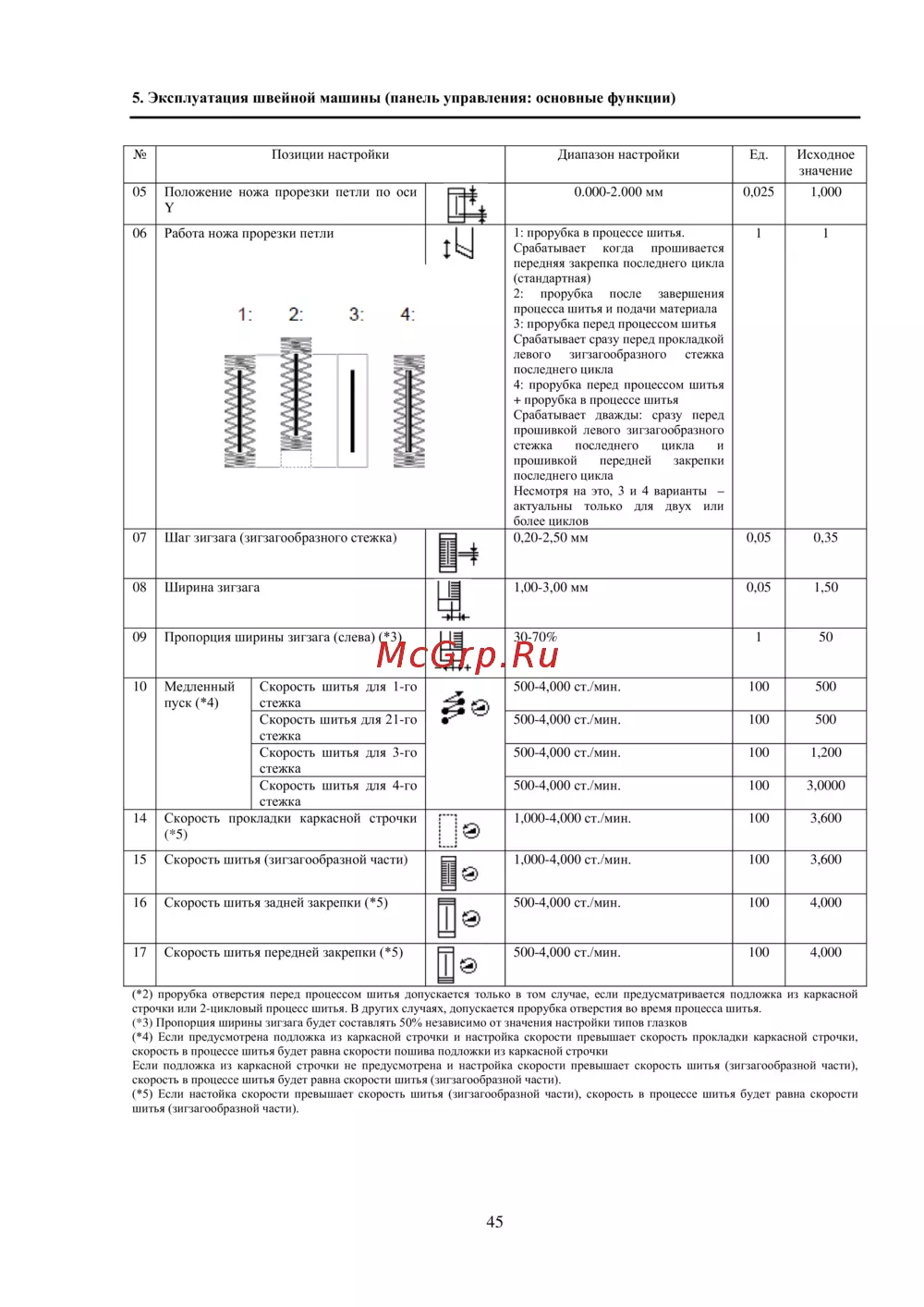

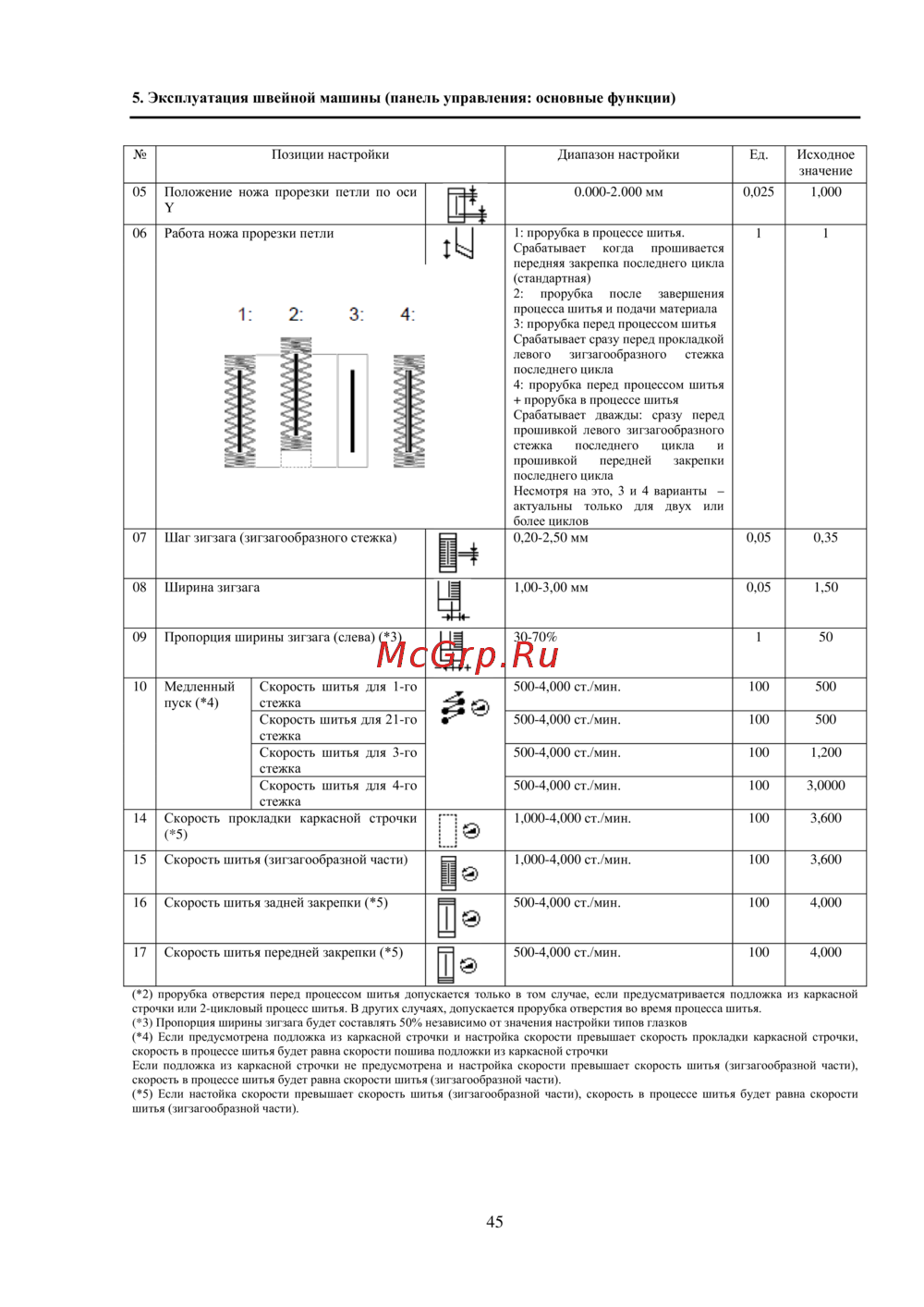

5. Эксплуатация швейной машины (панель управления: основные функции)
№
Позиции настройки
Диапазон настройки
Ед.
Исходное
значение
05
Положение ножа прорезки петли по оси
Y
0.000-2.000 мм
0,025
1,000
06 Работа ножа прорезки петли
1: прорубка в процессе шитья.
Срабатывает когда прошивается
передняя закрепка последнего цикла
(стандартная)
2: прорубка после завершения
процесса шитья и подачи материала
3: прорубка перед процессом шитья
Срабатывает сразу перед прокладкой
левого зигзагообразного стежка
последнего цикла
4: прорубка перед процессом шитья
+ прорубка в процессе шитья
Срабатывает дважды: сразу перед
прошивкой левого зигзагообразного
стежка последнего цикла и
прошивкой передней закрепки
последнего цикла
Несмотря на это, 3 и 4 варианты –
актуальны только для двух или
более циклов
1 1
07 Шаг зигзага (зигзагообразного стежка)
0,20-2,50 мм 0,05 0,35
08 Ширина зигзага
1,00-3,00 мм 0,05 1,50
09
Пропорция ширины зигзага (слева) (*3)
30-70%
1
50
10
Медленный
пуск (*4)
Скорость шитья для 1-го
стежка
500-4,000 ст./мин.
100
500
Скорость шитья для 21-го
стежка
500-4,000 ст./мин.
100
500
Скорость шитья для 3-го
стежка
500-4,000 ст./мин.
100
1,200
Скорость шитья для 4-го
стежка
500-4,000 ст./мин.
100
3,0000
14
Скорость прокладки каркасной строчки
(*5)
1,000-4,000 ст./мин.
100
3,600
15
Скорость шитья (зигзагообразной части)
1,000-4,000 ст./мин.
100
3,600
16
Скорость шитья задней закрепки (*5)
500-4,000 ст./мин.
100
4,000
17
Скорость шитья передней закрепки (*5)
500-4,000 ст./мин.
100
4,000
(*2) прорубка отверстия перед процессом шитья допускается только в том случае, если предусматривается подложка из каркасной
строчки или 2-цикловый процесс шитья. В других случаях, допускается прорубка отверстия во время процесса шитья.
(*3) Пропорция ширины зигзага будет составлять 50% независимо от значения настройки типов глазков
(*4) Если предусмотрена подложка из каркасной строчки и настройка скорости превышает скорость прокладки каркасной строчки,
скорость в процессе шитья будет равна скорости пошива подложки из каркасной строчки
Если подложка из каркасной строчки не предусмотрена и настройка скорости превышает скорость шитья (зигзагообразной части),
скорость в процессе шитья будет равна скорости шитья (зигзагообразной части).
(*5) Если настойка скорости превышает скорость шитья (зигзагообразной части), скорость в процессе шитья будет равна скорости
шитья (зигзагообразной части).
