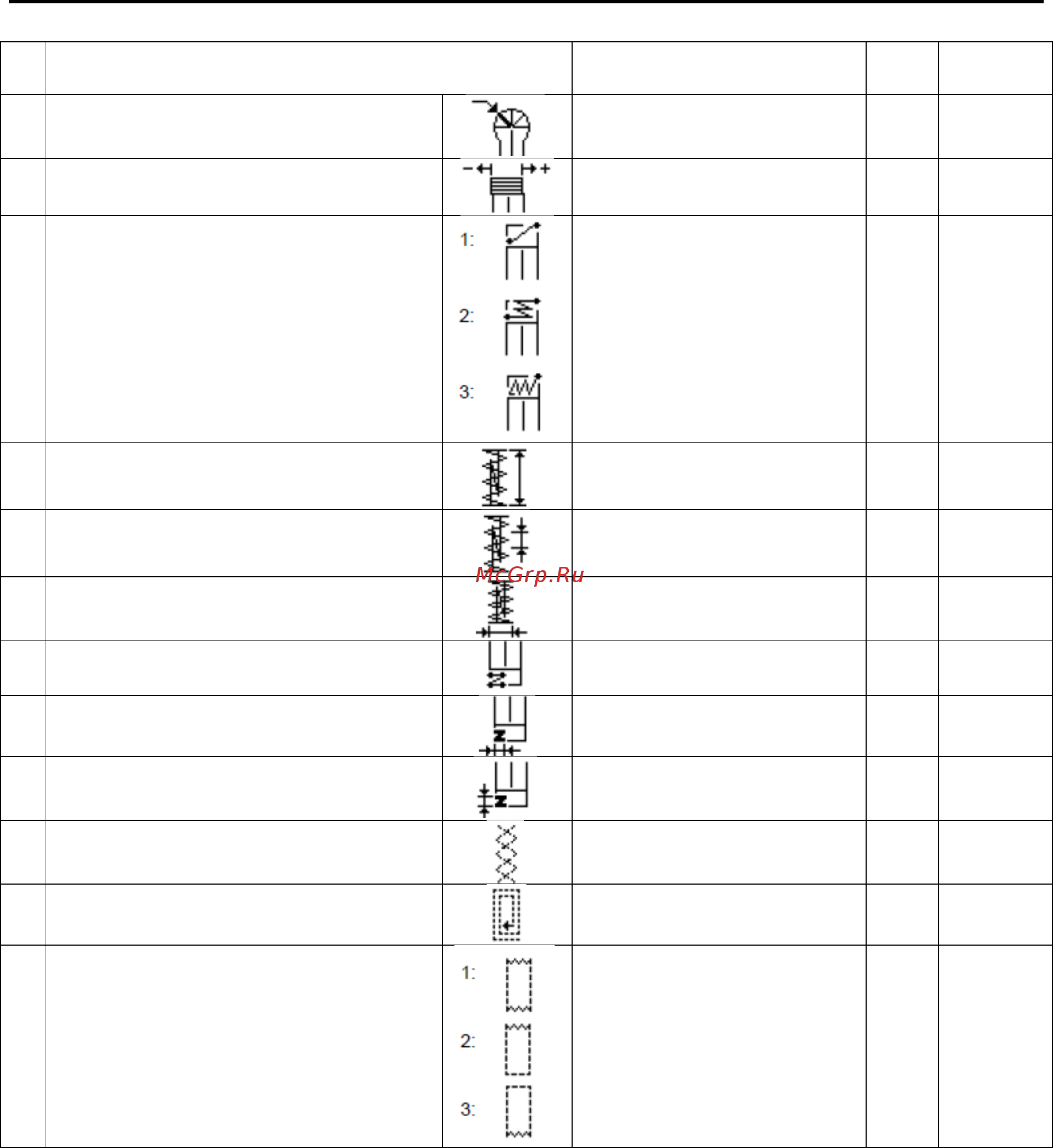

5. Эксплуатация швейной машины (панель управления: основные функции)
№
Позиции настройки
Диапазон настройки
Ед.
Исходное
значение
29
Радиус глазка петли (только глазковые
петли)
1,0-3,0 мм
0,1
2,0
30
Корректировка боковин задней закрепки
(только прямоугольная)
-1,0-1,0 мм
0,1
0,0
31
Форма вектора задней закрепки
(только прямоугольная)
1: треугольная
2: прямоугольная
3: пилообразная
1
1
34
Длина прямой закрепки
7,0-40,0 мм
0,1
13,0
35 Шаг прямой закрепки
0,2-2,0 мм
0,1 0,8
36
Ширина прямой закрепки
1,5-6,0 мм
0,1
2,0
38
Начальная точка закрепки строчки
0-6 стежков
2
2
39
Ширина начальной точки закрепки строчки
0,5-3,0 мм
0,1
0,5
40
Шаг начальной точки закрепки строчки
0,10-0,80
0,05
0,30
41
Количество сшитых вместе каркасных
строчек (*6)
0-1 раз
1
0
42
Количество прямоугольных каркасных
строчек
0-9 раз
1
0
43
Пилообразные каркасные строчки
OFF/ВЫКЛ.: без каркасной
строчки
1: передняя и задняя закрепка
2: только задняя закрепка
3: только передняя закрепка
1
OFF
(*6) Если такие параметры как сшиваемые вместе каркасные строчки и прямоугольные каркасные строчки были заданы
одновременно, машина сначала проложит сшиваемые вместе каркасные строчки, а затем прямоугольные каркасные
строчки.
