14

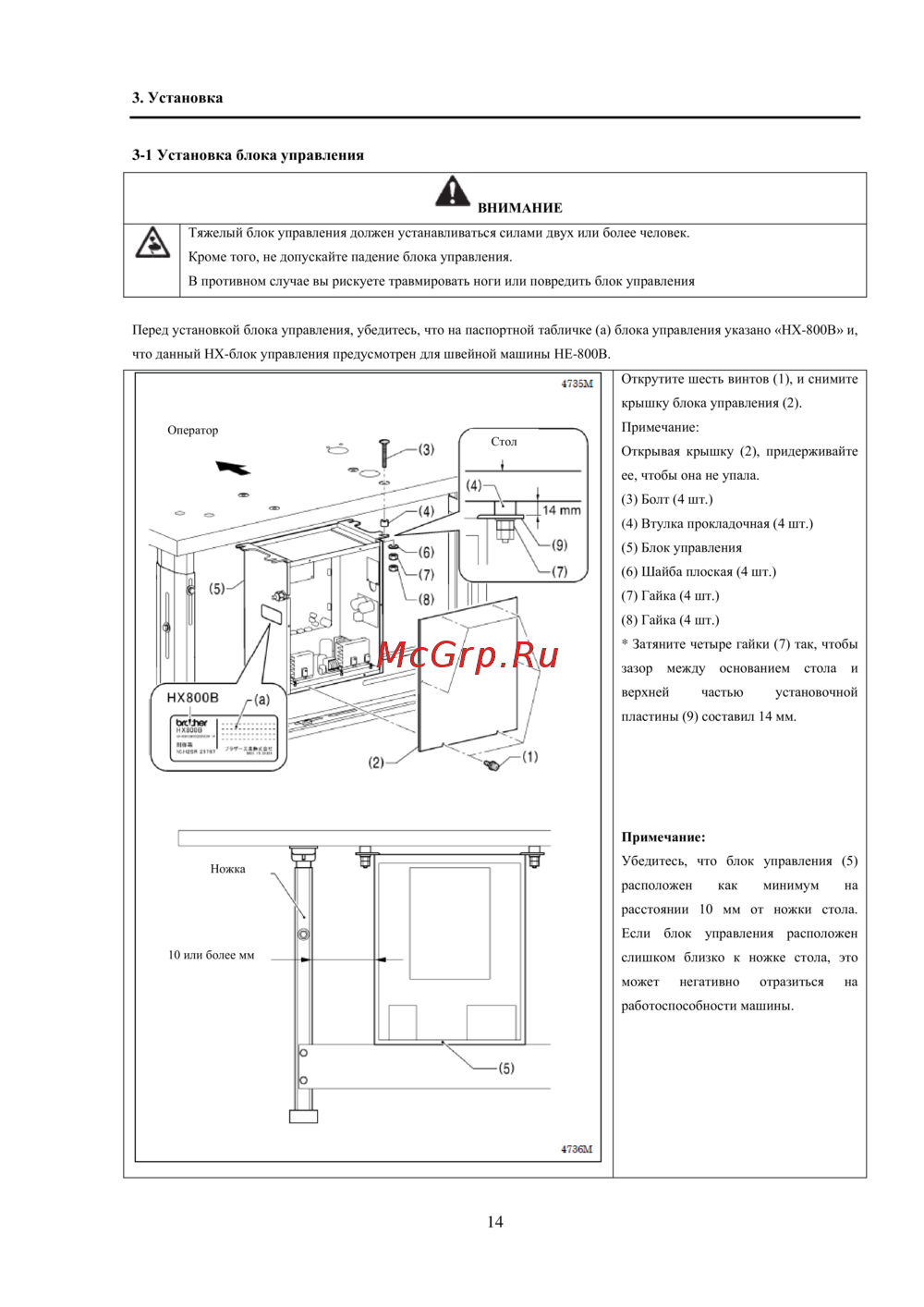

3. Установка
3-1 Установка блока управления
ВНИМАНИЕ
Тяжелый блок управления должен устанавливаться силами двух или более человек.
Кроме того, не допускайте падение блока управления.
В противном случае вы рискуете травмировать ноги или повредить блок управления
Перед установкой блока управления, убедитесь, что на паспортной табличке (а) блока управления указано «НХ-800В» и,
что данный НХ-блок управления предусмотрен для швейной машины НЕ-800В.

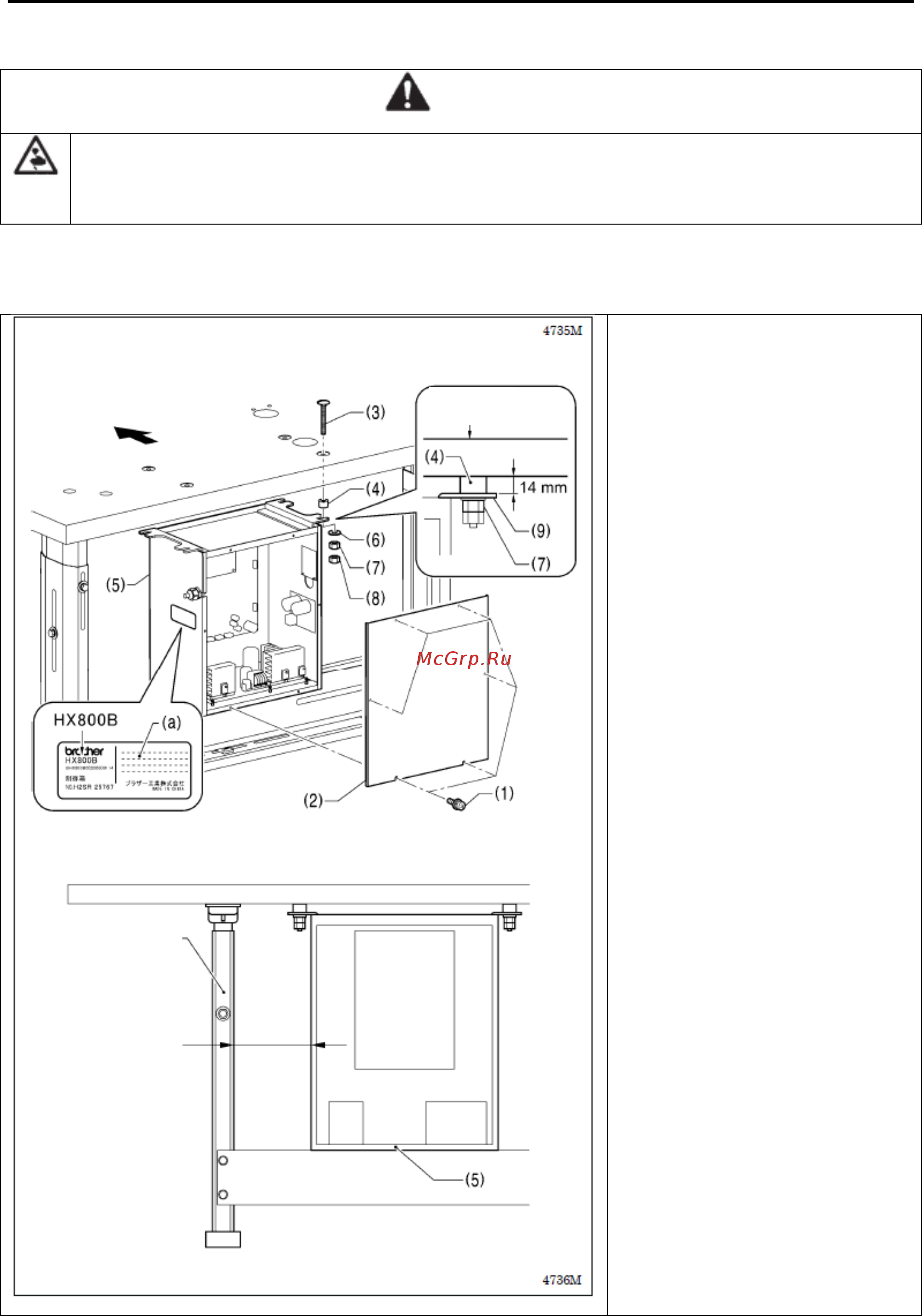

Открутите шесть винтов (1), и снимите
крышку блока управления (2).
Примечание:
Открывая крышку (2), придерживайте
ее, чтобы она не упала.
(3) Болт (4 шт.)
(4) Втулка прокладочная (4 шт.)
(5) Блок управления
(6) Шайба плоская (4 шт.)
(7) Гайка (4 шт.)
(8) Гайка (4 шт.)
* Затяните четыре гайки (7) так, чтобы
зазор между основанием стола и
верхней частью установочной
пластины (9) составил 14 мм.
Примечание:
Убедитесь, что блок управления (5)
расположен как минимум на
расстоянии 10 мм от ножки стола.
Если блок управления расположен
слишком близко к ножке стола, это
может негативно отразиться на
работоспособности машины.
Оператор
Стол
Ножка
10 или более мм
