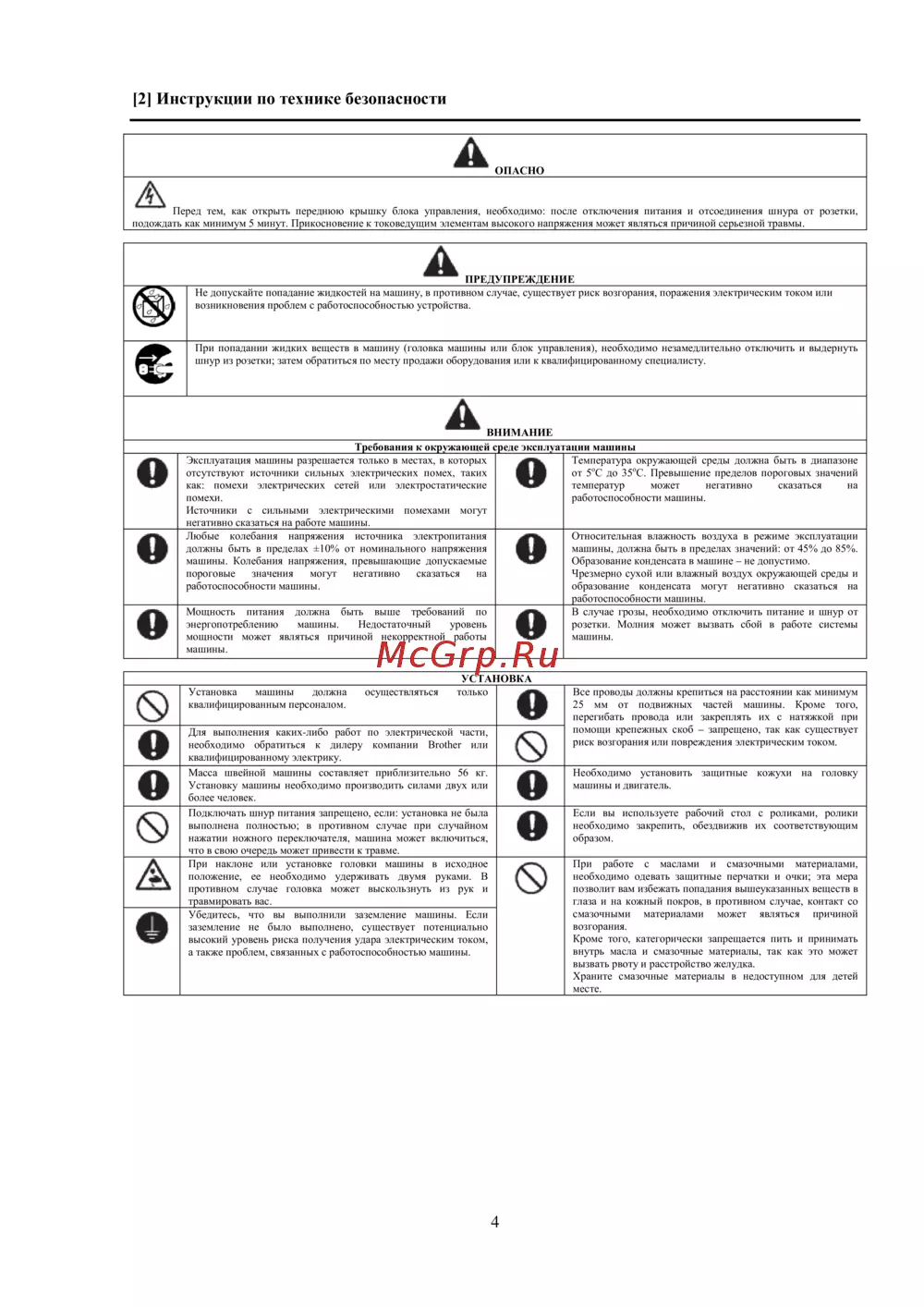

![Brother HE-800B-03 [4/106] Инструкции по технике безопасности](/views2/1497394/page4/bg4.png)
4
[2] Инструкции по технике безопасности
ОПАСНО
Перед тем, как открыть переднюю крышку блока управления, необходимо: после отключения питания и отсоединения шнура от розетки,
подождать как минимум 5 минут. Прикосновение к токоведущим элементам высокого напряжения может являться причиной серьезной травмы.
ПРЕДУПРЕЖДЕНИЕ
Не допускайте попадание жидкостей на машину, в противном случае, существует риск возгорания, поражения электрическим током или
возникновения проблем с работоспособностью устройства.
При попадании жидких веществ в машину (головка машины или блок управления), необходимо незамедлительно отключить и выдернуть
шнур из розетки; затем обратиться по месту продажи оборудования или к квалифицированному специалисту.
ВНИМАНИЕ
Требования к окружающей среде эксплуатации машины
Эксплуатация машины разрешается только в местах, в которых
отсутствуют источники сильных электрических помех, таких
как: помехи электрических сетей или электростатические
помехи.
Источники с сильными электрическими помехами могут
негативно сказаться на работе машины.
Температура окружающей среды должна быть в диапазоне
от 5
о
С до 35
о
С. Превышение пределов пороговых значений
температур может негативно сказаться на
работоспособности машины.
Любые колебания напряжения источника электропитания
должны быть в пределах ±10% от номинального напряжения
машины. Колебания напряжения, превышающие допускаемые
пороговые значения могут негативно сказаться на
работоспособности машины.
Относительная влажность воздуха в режиме эксплуатации
машины, должна быть в пределах значений: от 45% до 85%.
Образование конденсата в машине – не допустимо.
Чрезмерно сухой или влажный воздух окружающей среды и
образование конденсата могут негативно сказаться на
работоспособности машины.
Мощность питания должна быть выше требований по
энергопотреблению машины. Недостаточный уровень
мощности может являться причиной некорректной работы
машины.
В случае грозы, необходимо отключить питание и шнур от
розетки. Молния может вызвать сбой в работе системы
машины.
УСТАНОВКА
Установка машины должна осуществляться только
квалифицированным персоналом.
Все проводы должны крепиться на расстоянии как минимум
25 мм от подвижных частей машины. Кроме того,
перегибать провода или закреплять их с натяжкой при
помощи крепежных скоб – запрещено, так как существует
риск возгорания или повреждения электрическим током.
Для выполнения каких-либо работ по электрической части,
необходимо обратиться к дилеру компании Brother или
квалифицированному электрику.
Масса швейной машины составляет приблизительно 56 кг.
Установку машины необходимо производить силами двух или
более человек.
Необходимо установить защитные кожухи на головку
машины и двигатель.
Подключать шнур питания запрещено, если: установка не была
выполнена полностью; в противном случае при случайном
нажатии ножного переключателя, машина может включиться,
что в свою очередь может привести к травме.
Если вы используете рабочий стол с роликами, ролики
необходимо закрепить, обездвижив их соответствующим
образом.
При наклоне или установке головки машины в исходное
положение, ее необходимо удерживать двумя руками. В
противном случае головка может выскользнуть из рук и
травмировать вас.
При работе с маслами и смазочными материалами,
необходимо одевать защитные перчатки и очки; эта мера
позволит вам избежать попадания вышеуказанных веществ в
глаза и на кожный покров, в противном случае, контакт со
смазочными материалами может являться причиной
возгорания.
Кроме того, категорически запрещается пить и принимать
внутрь масла и смазочные материалы, так как это может
вызвать рвоту и расстройство желудка.
Храните смазочные материалы в недоступном для детей
месте.
Убедитесь, что вы выполнили заземление машины. Если
заземление не было выполнено, существует потенциально
высокий уровень риска получения удара электрическим током,
а также проблем, связанных с работоспособностью машины.
