48

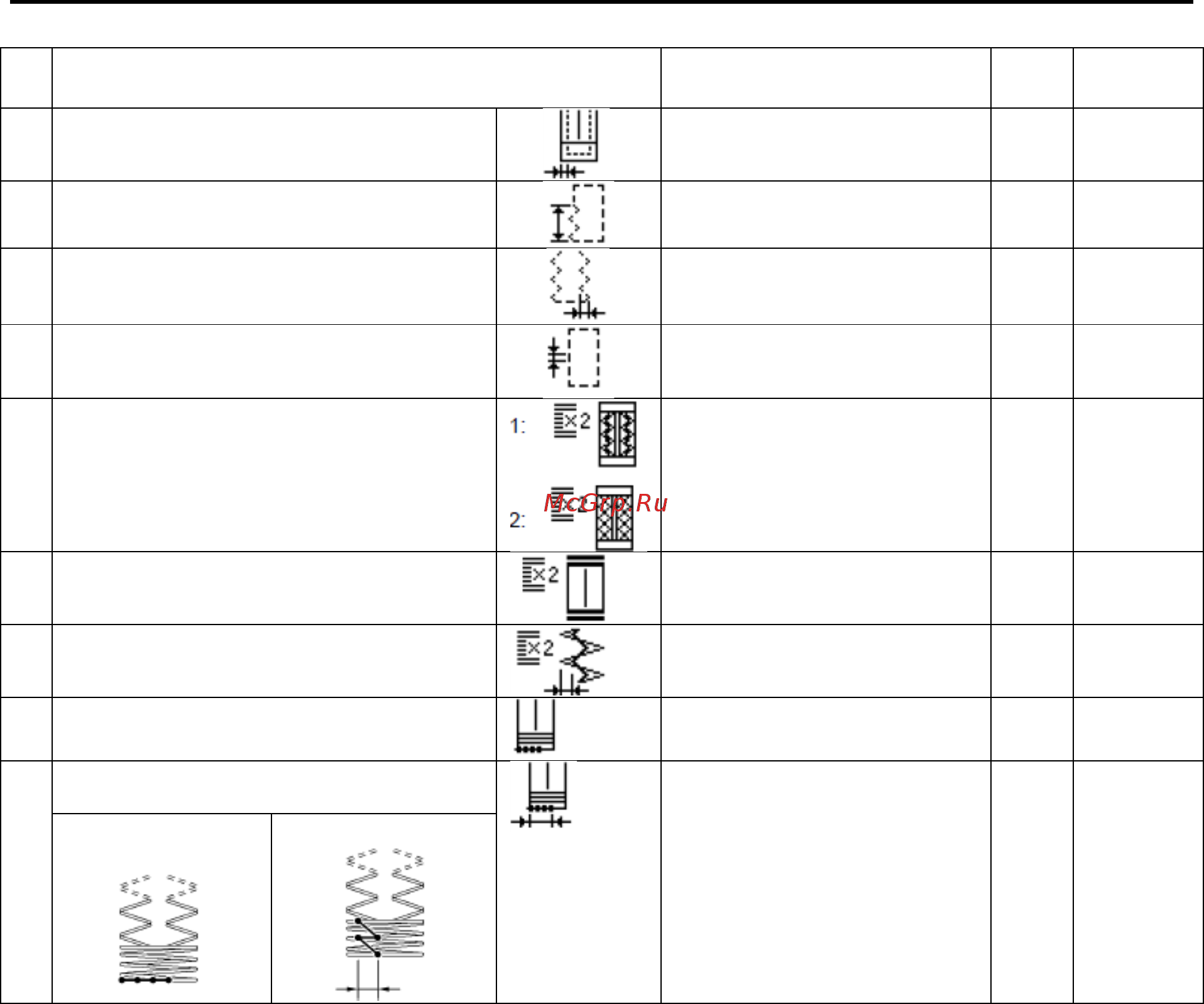

5. Эксплуатация швейной машины (панель управления: основные функции)
№
Позиции настройки
Диапазон настройки
Ед.
Исходное
значение
44
Смещение каркасной строчки
0,30-1,00 мм
0,05
0,80
45
Длина точки начала прокладки каркасной
строчки
2,0-10,0 мм
0,1
4,0
46 Ширина зигзага каркасной строчки
первого цикла
0,0-3,0 мм
0,1 0,0
47
Шаг подачи каркасной нити (включая
сшиваемые вместе каркасные строчки)
1,0-6,0 мм
0,1
2,0
48
Тип 2-цикловый режим шитья
OFF: без двойного стежка
1: идентичный двойной стежок
2: перекрёстный двойной стежок
1
OFF
49 Количество закрепок выполненных за 2
цикловой режим шитья
1-2 раза
1 2
50
Первое смещение для 2-циклового режима
шитья
0,0-0,8 мм
0,1
0,3
51 Конец закрепки строчки
1-6 стежков
1 4
52 Ширина конца закрепки строчки (только
прямоугольная)
OFF: сжатие стежка
0,1-1,5 мм
(стандартная установка: 1,0)
0,1 OFF
OFF: сжатие
стежка
0,1-1,5 мм
(продолжение на следующей странице)
