Brother RH-9820-01/02 [14/139] 2 конфигурация петли

RH-9820

2. MACHINE SPECIFICATIONS

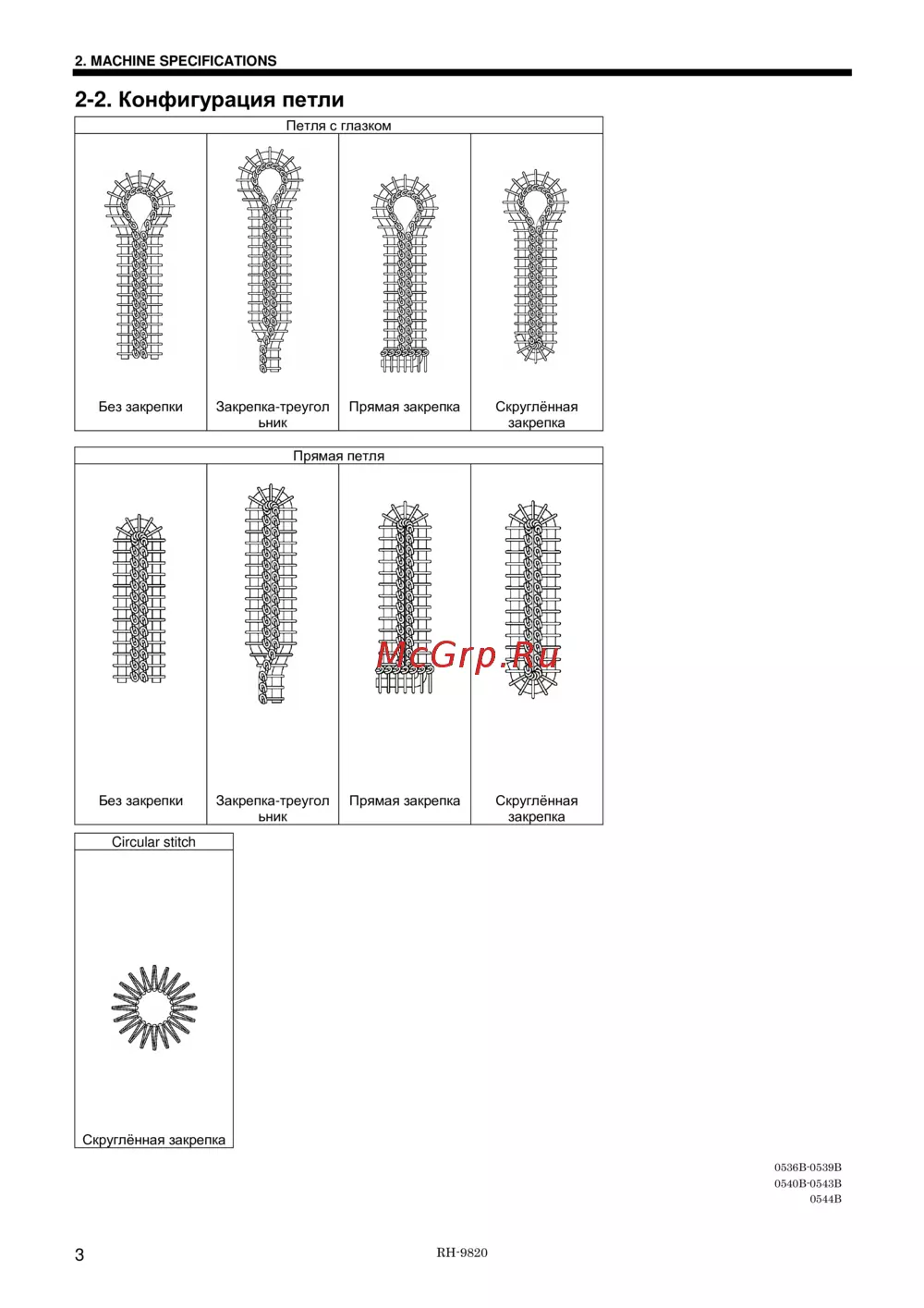

2-2. Конфигурация петли

Петля с глазком

Без закрепки Закрепка-треугол

ьник

Прямая закрепка Скруглённая

закрепка

Прямая петля

Без закрепки Закрепка-треугол

ьник

Прямая закрепка

Скруглённая

закрепка

Circular stitch

Скруглённая закрепка

0536B-0539B

0540B-0543B

0544B
