3. INSTALLATION
RH-9820
5

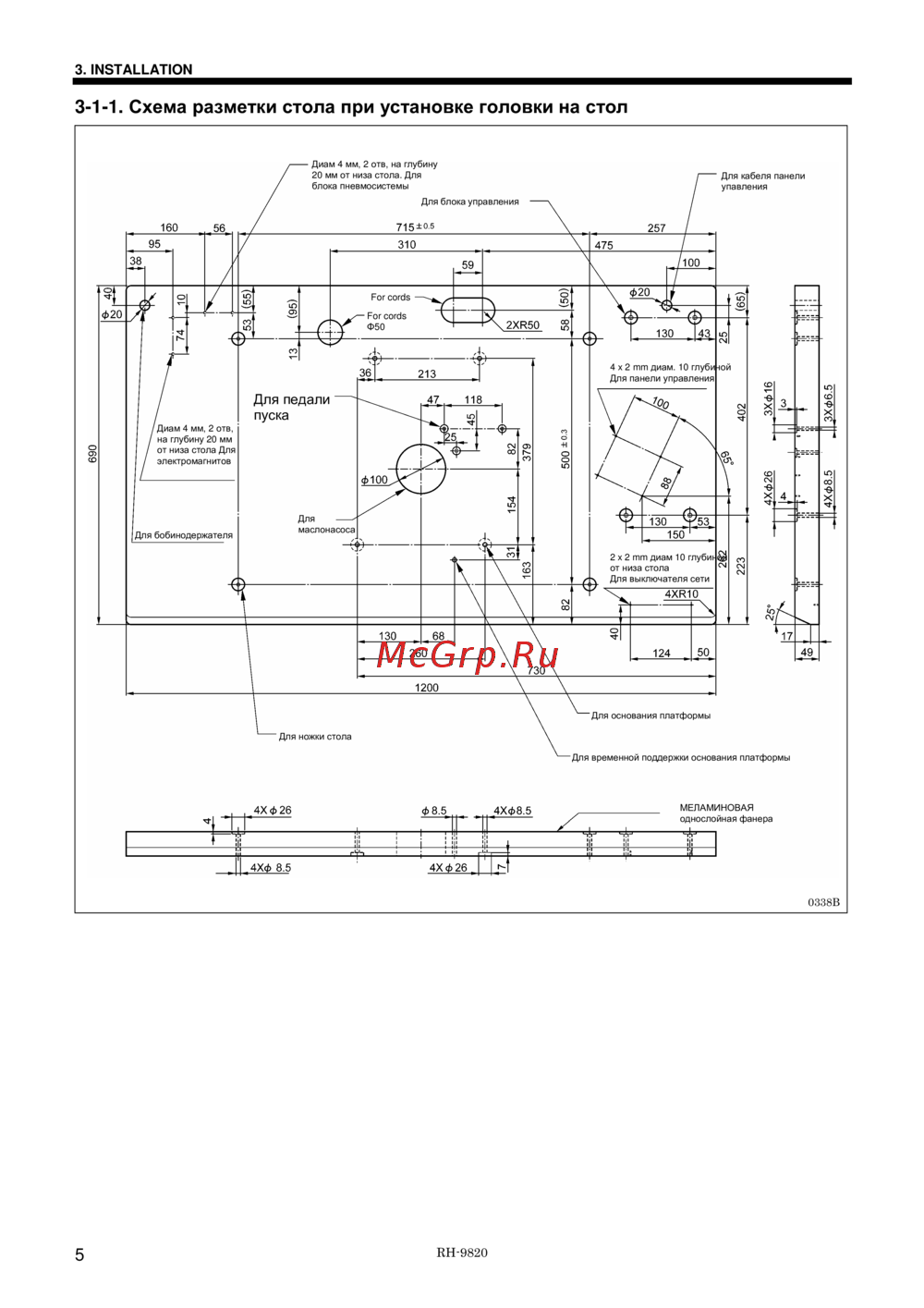

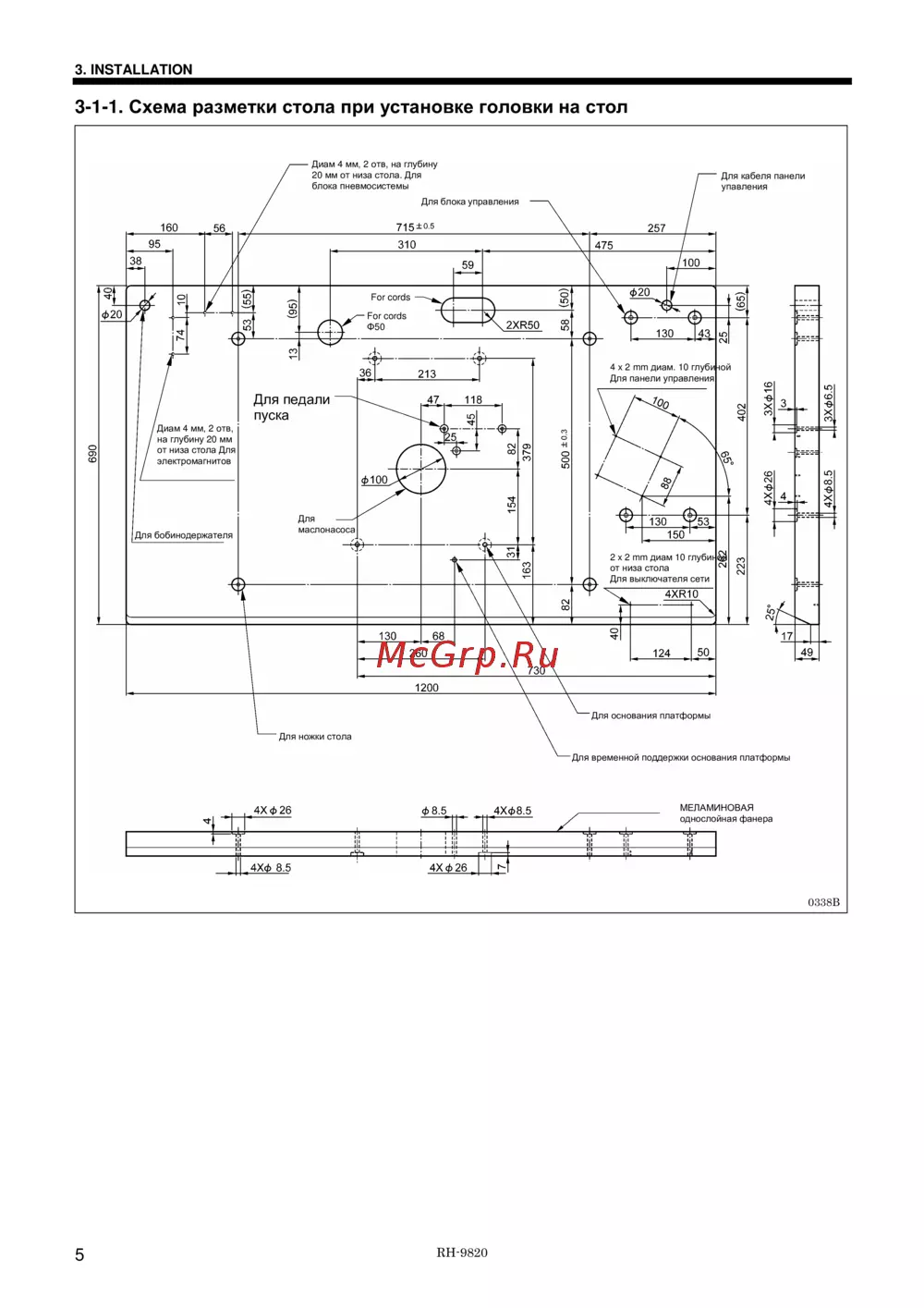

3-1-1. Схема разметки стола при установке головки на стол
0338B
Для блока управления
Диам 4 мм, 2 отв,
на глубину 20 мм
от низа стола Для
электромагнитов
Для бобинодержателя
Диам 4 мм, 2 отв, на глубину
20 мм от низа стола. Для
блока пневмосистемы
For cords
Для педали
пуска
Для ножки стола
Для
маслонасоса
Для основания платформы
Для временной поддержки основания платформы
MЕЛАМИНОВАЯ
однослойная фанера
2 x 2 mm диам 10 глубиной
от низа стола
Для выключателя сети
4 x 2 mm диам. 10 глубиной
Для панели управления
Для кабеля панели
упавления
For cords
Φ50
