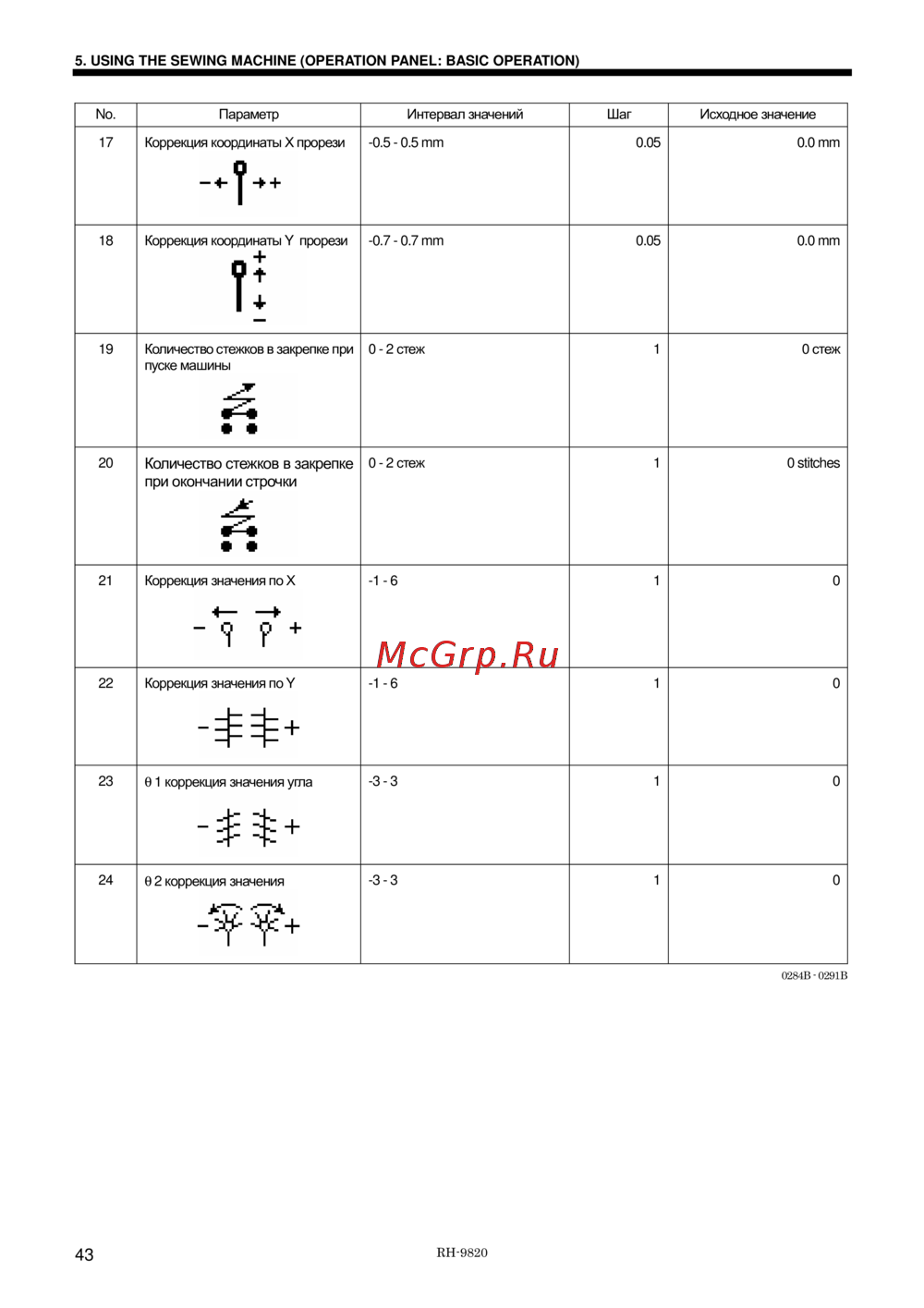

5. USING THE SEWING MACHINE (OPERATION PANEL: BASIC OPERATION)
RH-9820
43
No. Параметр Интервал значений Шаг Исходное значение
17 Коррекция координаты Х прорези
-0.5 - 0.5 mm 0.05
0.0 mm
18 Коррекция координаты Y прорези
-0.7 - 0.7 mm 0.05
0.0 mm
19 Количество стежков в закрепке при
пуске машины
0 - 2 стеж 1
0 стеж
20
Количество стежков в закрепке
при окончании строчки
0 - 2 стеж 1
0 stitches
21 Коррекция значения по Х
-1 - 6 1
0
22 Коррекция значения по Y
-1 - 6 1
0
23
θ 1 коррекция значения угла
-3 - 3 1
0
24
θ 2 коррекция значения
-3 - 3 1
0
0284B - 0291B
