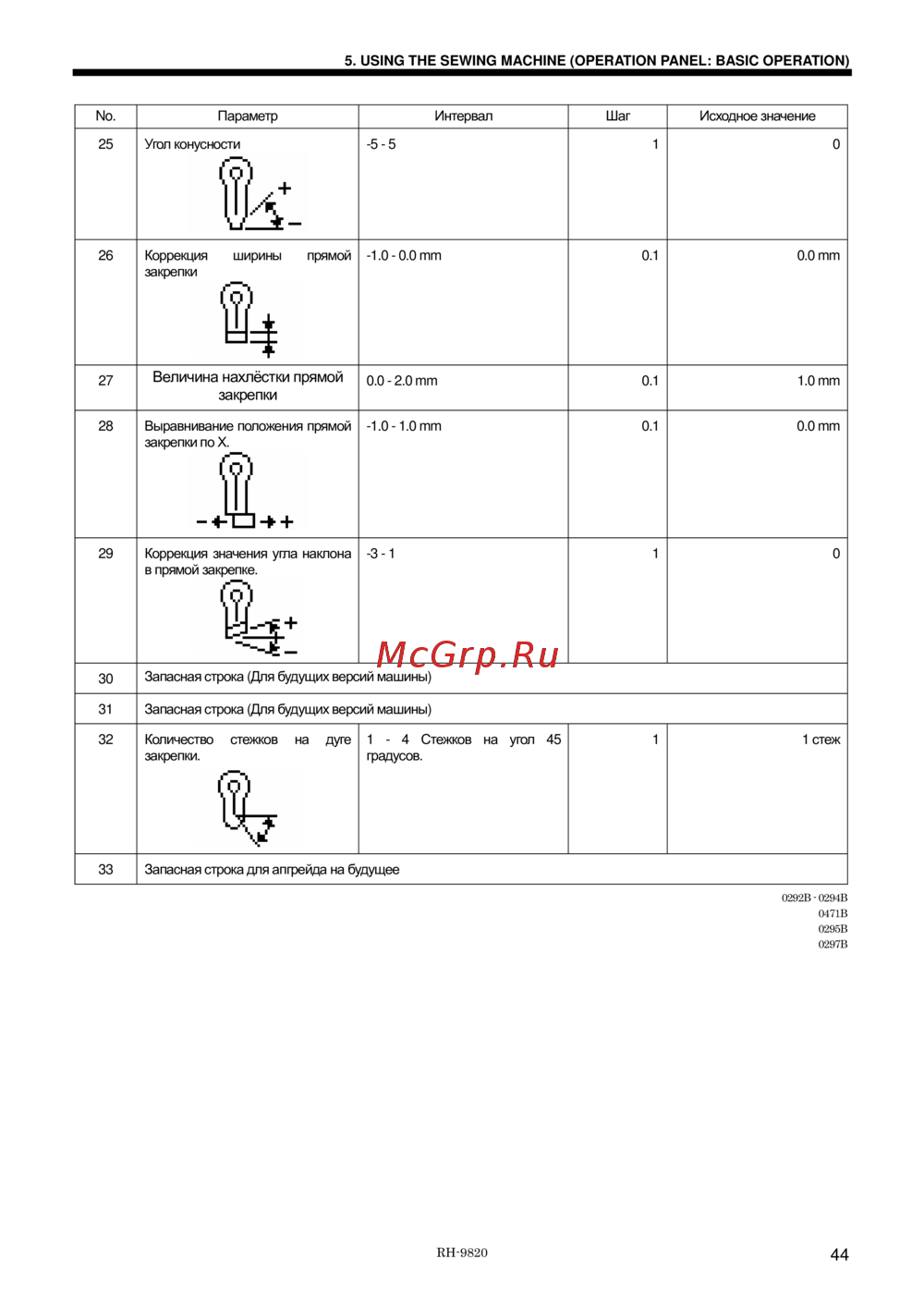

5. USING THE SEWING MACHINE (OPERATION PANEL: BASIC OPERATION)
RH-9820
44

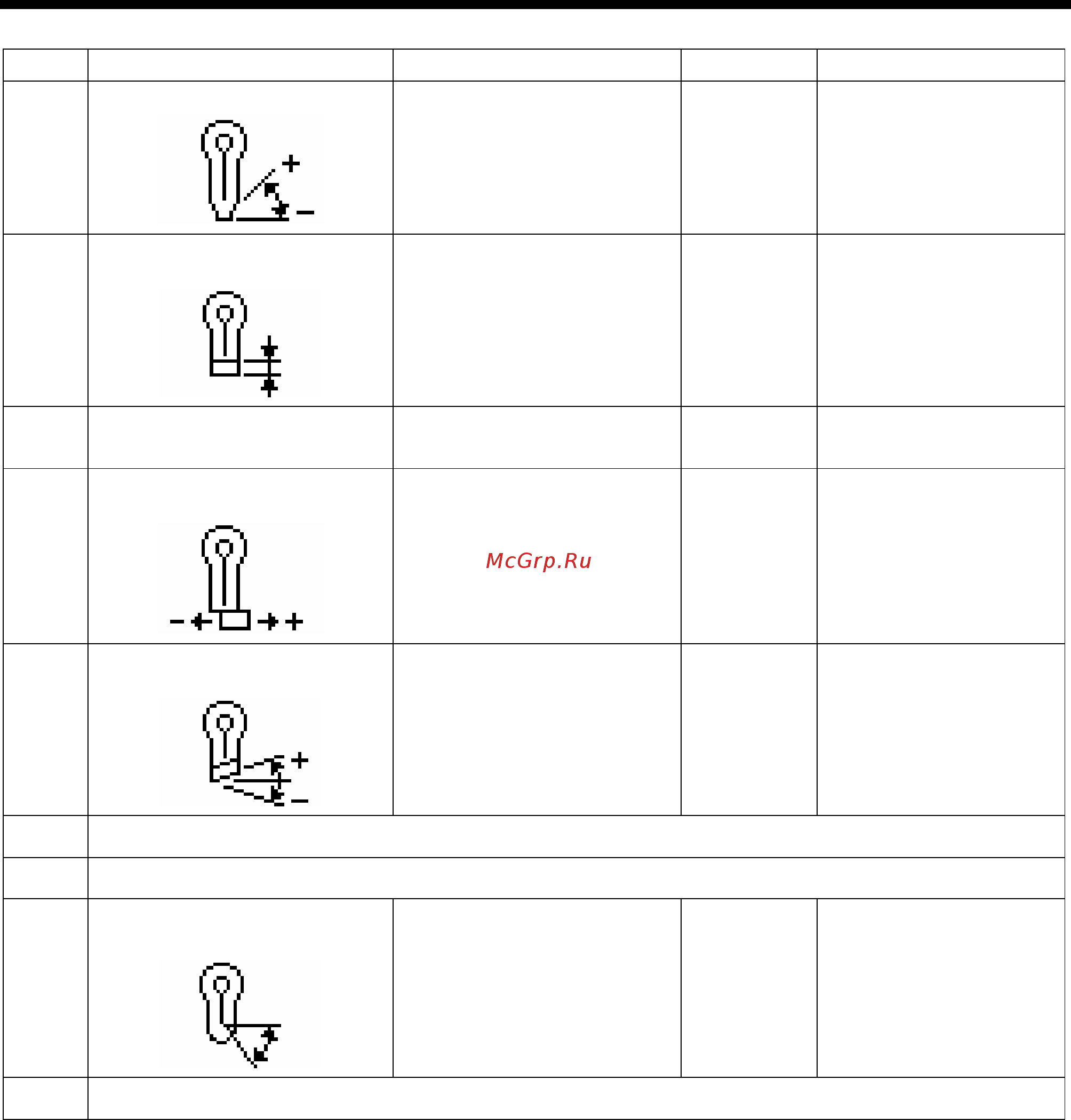

No. Параметр Интервал Шаг Исходное значение
25 Угол конусности
-5 - 5 1
0
26 Коррекция ширины прямой
закрепки
-1.0 - 0.0 mm 0.1
0.0 mm
27
Величина нахлёстки прямой
закрепки
0.0 - 2.0 mm 0.1
1.0 mm
28 Выравнивание положения прямой
закрепки по Х.
-1.0 - 1.0 mm 0.1
0.0 mm
29 Коррекция значения угла наклона
в прямой закрепке.
-3 - 1 1
0
30
Запасная строка (Для будущих версий машины)
31 Запасная строка (Для будущих версий машины)
32 Количество стежков на дуге
закрепки.
1 - 4 Стежков на угол 45
градусов.
1
1 стеж
33 Запасная строка для апгрейда на будущее
0292B - 0294B
0471B
0295B
0297B
