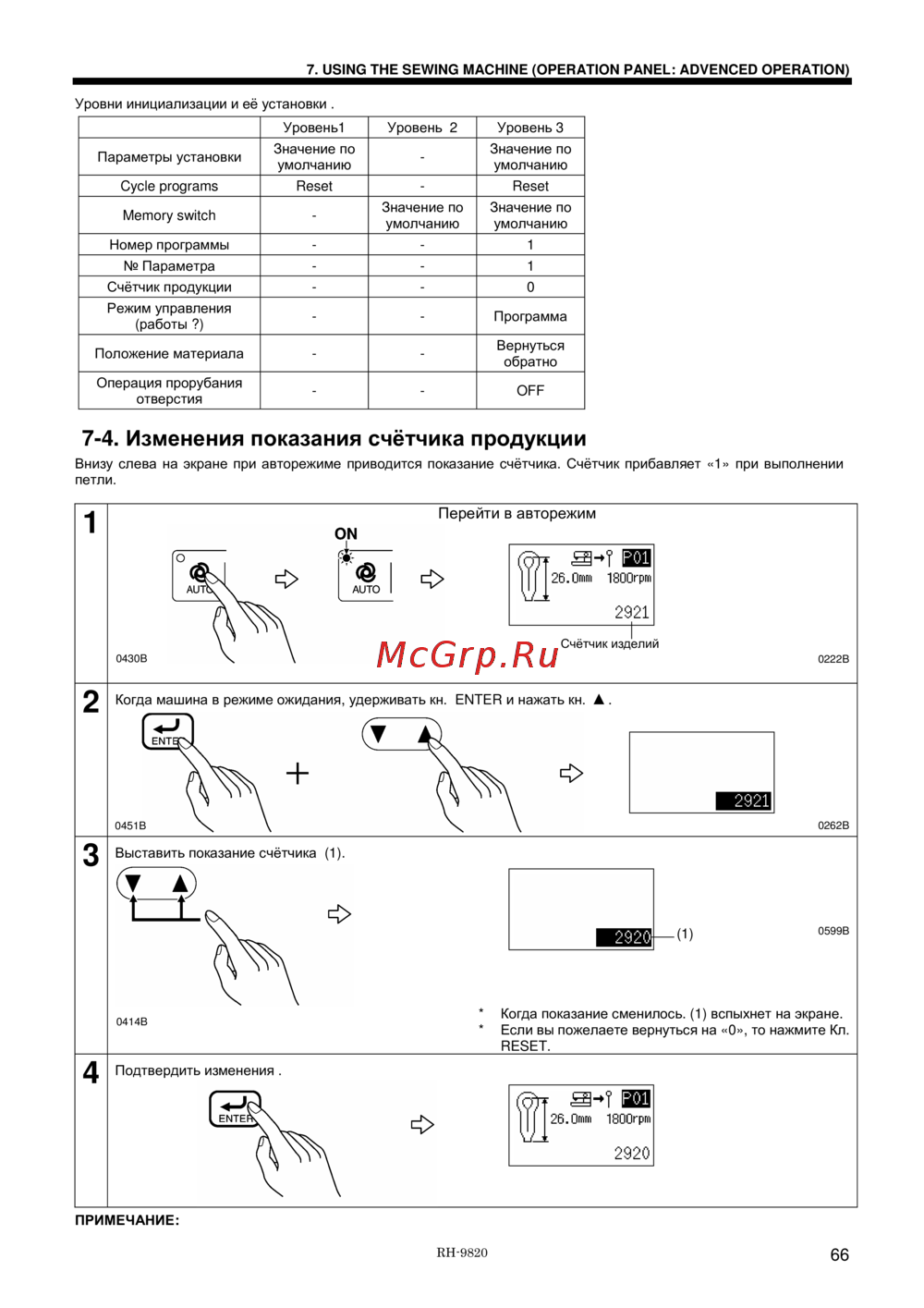

7. USING THE SEWING MACHINE (OPERATION PANEL: ADVENCED OPERATION)
RH-9820
66
Уровни инициализации и её установки .
Уровень1 Уровень 2 Уровень 3
Параметры установки
Значение по
умолчанию
-
Значение по
умолчанию
Cycle programs Reset - Reset
Memory switch -
Значение по
умолчанию
Значение по
умолчанию
Номер программы - - 1
№ Параметра - - 1
Счётчик продукции - - 0
Режим управления
(работы ?)
- - Программа
Положение материала - -
Вернуться
обратно
Операция прорубания
отверстия
- - OFF

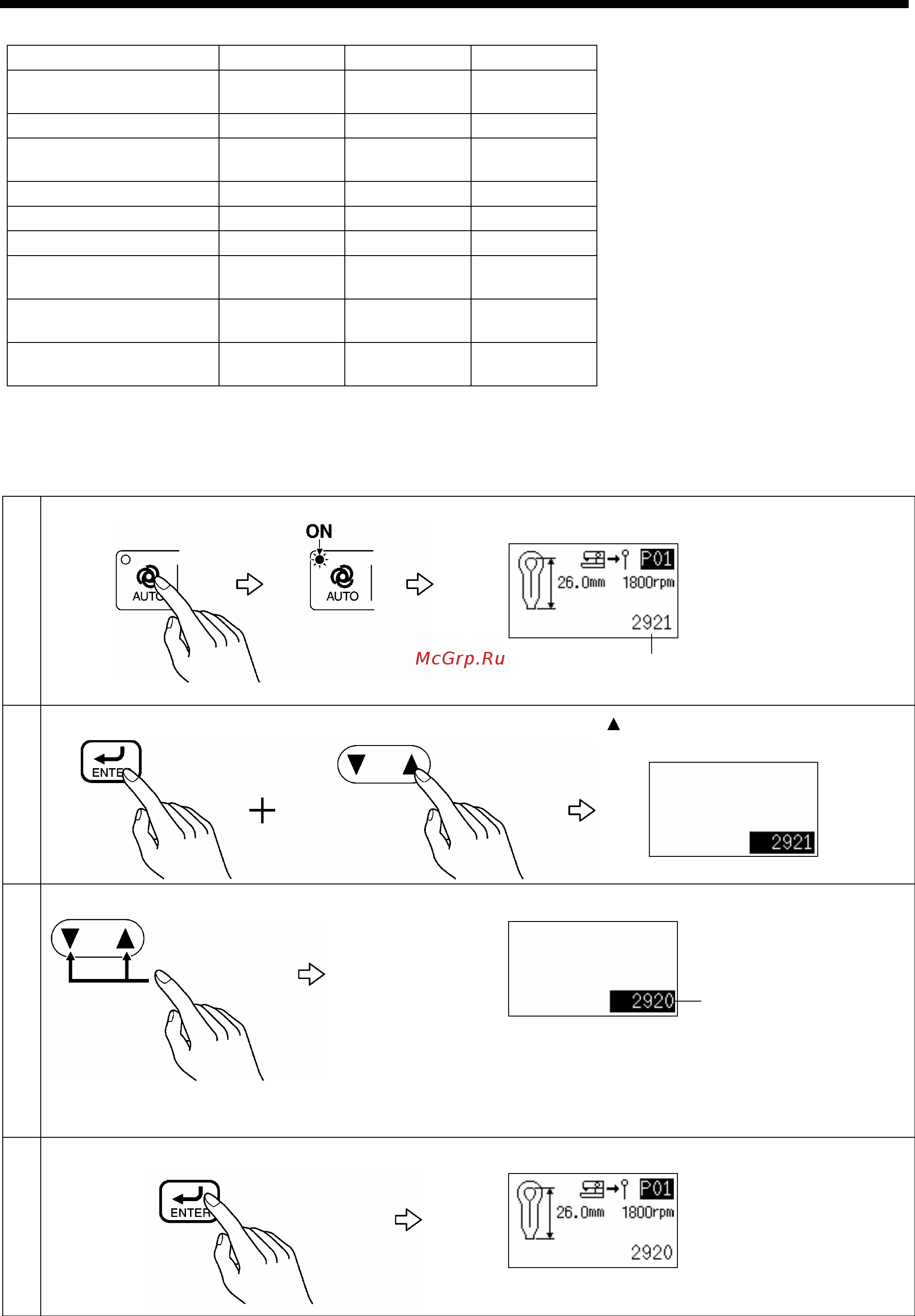

7-4. Изменения показания счётчика продукции
Внизу слева на экране при авторежиме приводится показание счётчика. Счётчик прибавляет «1» при выполнении
петли.
1
Перейти в авторежим
Счётчик изделий
2
Когда машина в режиме ожидания, удерживать кн. ENTER и нажать кн. .
3
Выставить показание счётчика (1).
* Когда показание сменилось. (1) вспыхнет на экране.
* Если вы пожелаете вернуться на «0», то нажмите Кл.
RESET.
4
Подтвердить изменения .
ПРИМЕЧАНИЕ:
0222B
0430B
0262B
0451B
(1)
0599B
0414B
