7. USING THE SEWING MACHINE (OPERATION PANEL: ADVENCED OPERATION)
RH-9820
68

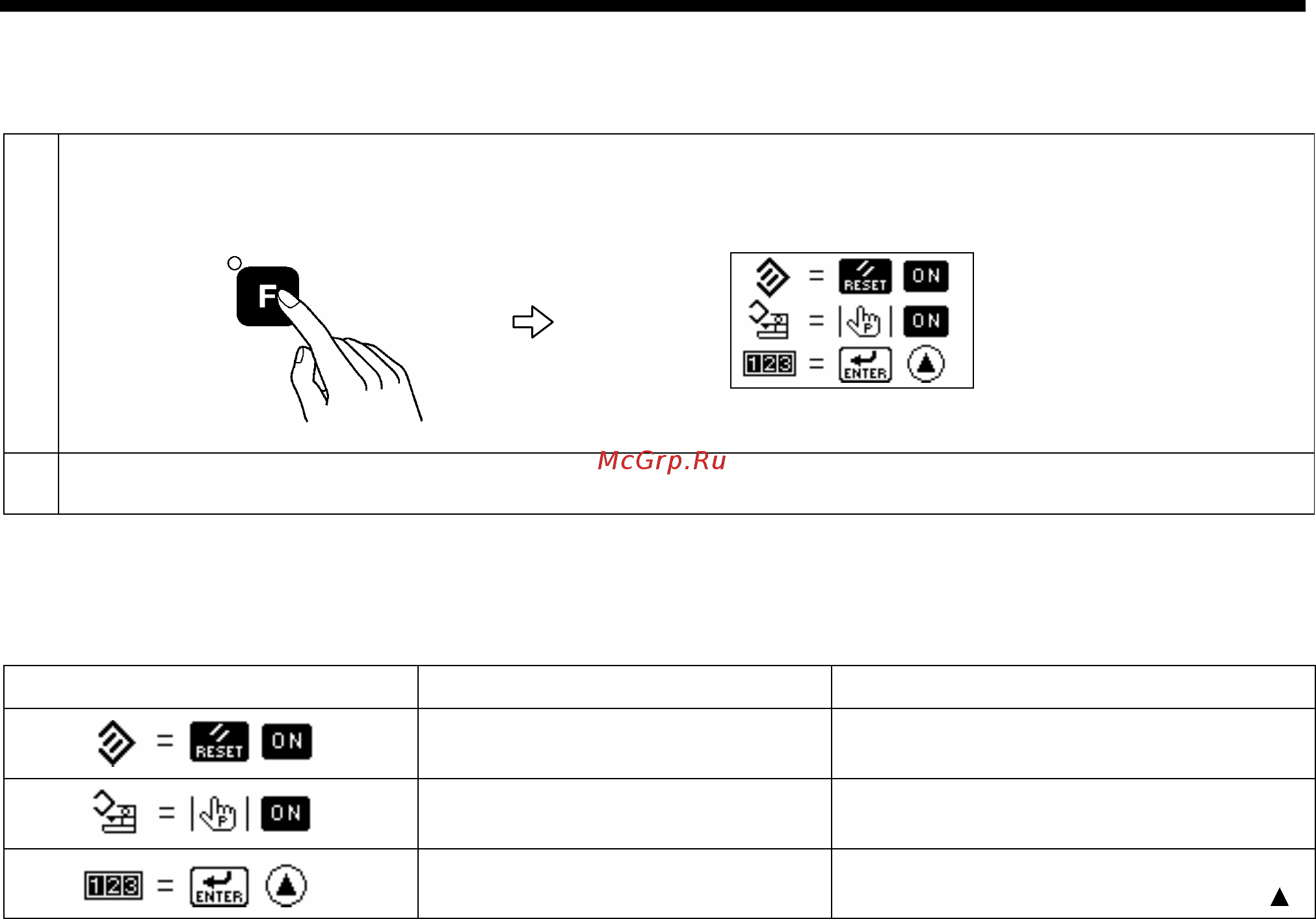

7-5. Дисплей справки
Дисплей справки графическими символами показывает, как выключить машину, как перейти в режим инициализации,
в режим запоминания, в режим установки счётчика продукции, подробнее см. Таблицу ниже.
1
В режиме АВТОМАТИКИ, ТЕСТА, РУЧНОМ, ПРОГРАММИРОВАНИЯ ИЛИ ЦИКЛОВОМ нажать Кл. F , когда
машина находится в режиме ожидания.
* При удерживании Кл. F экран выдаст изображение.
2
Дисплей вернёт обычное изображение, если кн.F отпустить
ПРИМЕЧАНИЕ:
Если Кл. F используется, как горячая для изменения установок памяти , то экран не может использоваться как
справочный. Чтобы дисплей стал работать как справочный, в коммутационной памяти №300 выставить OFF.(См.
П. 7-2 по установкам коммутационной памяти.)
Значение символов справочного дисплея
Символ Значение Способ применения
Как перейти в режим
инициализации
Удерживая Кл. RESET нажать на пульте
POWER сбоку кнопку ON.
Как включить в памяти режим
инициализации
Удерживая кн. ROGRAM нажать на
пульте POWER кн. ON сбоку.
Как перейти в режим счётчика
продукции .
Когда машина в ожидающем режиме
АВТОМАТИКИ нажать ENTER и Кл. .
0304B
0305B
0306B
0303B
