Brother RH-9820-01/02 — регулировка положения иглы для зигзаг-строчки [96/139]

Содержание

• Инструкция p.1
• Электронное кнопочное управление p.1
• Пользователя p.1
• Rh 9820 p.1
• Надписи p.3
• Danger p.3
• Инструкция по технике безопасности p.3
• Caution p.3
• Требования к окружающей среде p.4
• Монтаж p.4
• Danger опасность p.4
• Caution внимание p.4
• Наладка и осмотр p.5
• Выполнение строчки p.5
• Чистка p.5
• Внимание p.5
• 3 таблички предостережения p.6
• Вот такие таблички могут быть на машине просьба при эксплуатации придерживаться предписаний имеющихся на табличках если табличка потерялась или надпись её не читается обращайтесь к дилеру фирмы brother p.6
• Содержание p.8
• Работа на швейной машине панель управления автоматизированный способ управления 57 p.8
• Работа на машине панель управления основные операции p.8
• Работа на машине операция выполнения строчки p.8
• Подготовка включения машины p.8
• Стандартные регулировки p.10
• Чистка и осмотр p.10
• Наименование основных частей p.12
• Технические данные машины p.13
• 1 параметры спецификации p.13
• 2 конфигурация петли p.14
• Установка машины p.15
• Внимание p.15
• 1 схема разметки стола p.15
• Для педали пуска p.16
• Rh 9820 p.16
• Installation p.16
• 1 1 схема разметки стола при установке головки на стол p.16
• 1 2 разметка стола когда платформа машины в него встроена p.17
• Внимание p.18
• 2 установка блока управления p.18
• 3 установка уголков усиления стола только для встроенной в стол головки p.19
• 4 установка головки машины p.19
• 4 1 установка на стол сверху p.19
• Внимание p.20
• 4 2 монтаж головки в стол p.21
• Внимание p.22
• 5 поворот и возврат головки в исходное положение p.22
• 7 установка маслёнки p.23
• 6 установка ограждения ремённой передачи и ограждения подвижной платформы p.23
• 9 установка бобинодержателя p.24
• 8 установка панели управления p.24
• 9 установка пневмосистемы и блока электромагнитных клапанов p.25
• 10 installing the 2 pedal foot switch 3 11 3 12 использование двухпедального пуска 3 13 1 p.25
• 14 установка единичной педали пуска p.26
• 14 2 когда головка встроена в стол p.26
• 14 1 когда головка установлена на столе p.26
• 15 установка устройства пуска вручную p.28
• Подсоединить контакты как указано на рисунке и перейти на стр 19 и 20 примечание p.30
• 16 проводка шнуров p.30
• 16 1 контакты внутри блока управления p.30
• Внимание p.34
• 16 2 подключение заземления p.34
• 16 3 подключение силового шнура p.35
• 16 5 крепление шлангов p.36
• 16 4 проводка пневмосистемы p.36
• Внимание p.36
• 18 регулировка давления воздуха p.37
• 17 проводка воздушного рукава p.37
• Внимание p.38
• 20 установка ёмкости под обрезь после ножа p.38
• 19 установка ограждения иглы p.38
• 21 установка и съём прижимных пластин материала p.39
• Швейная машина должна быть смазана всегда и масло должно пополняться на первых порах эксплуатации и после длительного простоя p.40
• Внимание p.40
• 21 1 добавление масла p.40
• 21 2 смазывание p.41
• Подготовка машины к работе p.43
• Внимание p.43
• 1 установка иглы p.43
• 2 заправка верхней нити p.44
• 3 заправка нижней нити p.45
• Перед её заправкой снять прижимные лапки материала а затем начать заправку точно по схеме что на рисунке внизу закончив заправку нити прижимные лапки установить на место см п 3 19 по снятию и установке лапок p.46
• 4 заправка каркасной нити p.46
• 5 заправка нити когда бобинодержатель установлен с правой стороны p.47
• 6 установка материала p.48
• Эксплуатация машины панель управления основные функции p.49
• 1 наименование и функции клавиш панели управления p.49
• 2 включение машины p.51
• 3 метод установки программы p.52
• Горячие клавиши p.53
• 3 1 список параметров p.54
• Количество стежков в закрепке при окончании строчки p.56
• Величина нахлёстки прямой закрепки p.57
• 4 проверка строчки в режиме тестирования p.59
• Окончание тестового режима подачи p.62
• 5 переключение режима своевременности выполнения прорези p.63
• 6 изменение положения установки материала p.64
• 7 применение режима заправки нити p.65
• Эксплуатация машины получение строчки p.68
• Внимание p.68
• 1 автоматический режим выполнения строчки модуль автоматики p.68
• 2 использование stop выключателя p.69
• 2 1 выполнение паузы при автоматическом режиме работы p.69
• 2 2 отказ от ручного режима при тестовой подаче p.71
• 3 регулировка натяжения нити p.72
• Панель управления дополнительные операции p.74
• 1 применение цикловых программ p.74
• 2 установка запоминания p.78
• 2 1 перечень установок в устройстве памяти p.79
• Если машина как обычно прекращает работу причина может быть в том например что ввод в память был сделан неверно в этом случае можно восстановить обычную операцию посредством выполнения предложенных ниже шагов посредством инициализации памяти p.80
• 3 переустановка значений инициализация p.80
• Перейти в авторежим p.83
• 4 изменения показания счётчика продукции p.83
• 5 дисплей справки p.85
• Внимание p.86
• 6 режим выполнения строчки вручную p.86
• Using the sewing machine operation panel advenced operation p.88
• Конец операции выполненой в ручном режиме p.89
• 7 переключение режима выполнения строчки при включённой машине p.90
• Осмотр и чистка p.91
• Внимание p.91
• 1 ежедневная чистка и осмотр p.91
• 1 1 чистка p.91
• 2 ежемесячная чистка и осмотр p.92
• 2 1 чистка входного тракта блока управления p.92
• 1 3 проверка иглы p.92
• 1 2 проверка воздушного фильтра p.92
• 3 2 чистка защитного экрана p.93
• 3 1 слив масла p.93
• 3 осмотр и чистка при необходимости p.93
• 3 4 удаление воды p.93
• 3 3 смазка p.93
• 1 регулировка положения ширителя и петлителя p.94
• Внимание p.94
• C тандартные регулировки p.94
• 3 ширина зигзаг строчки регулируется в интервале 1 5 4 мм изготовитель устанавливает ширину в 3 мм p.95
• 2 регулировка ширины зигзаг строчки p.95

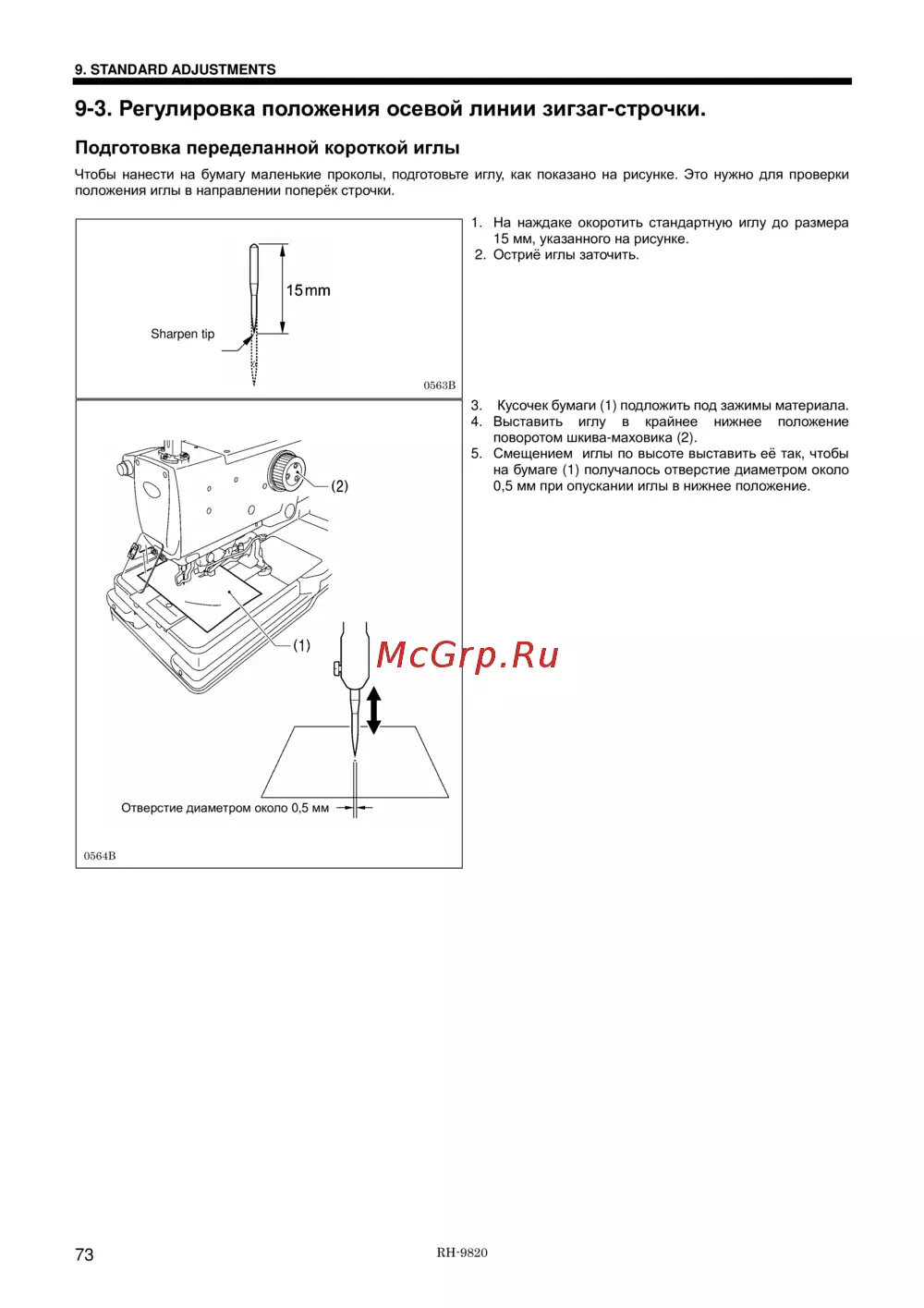

• Подготовка переделанной короткой иглы p.96
• 3 регулировка положения осевой линии зигзаг строчки p.96
• 4 регулировка взаимодействия иглы и петлителя p.99
• 5 регулировка хода петлителя p.100
• 6 регулировка положения игловодителя по вертикали p.101
• 7 регулировка зазора между иглой и петлителем p.102
• 8 регулировка направителя иглы p.102
• 9 регулировка положения ширителей p.103
• Ширитель r 1 в позиции внутреннее положение и ширитель l в позиции внешнее положение должны касаться упоров соответственно 3 и 4 и останавливаться сразу до прихода игловодителя в крайнее нижнее положение p.104
• 10 регулировка своевременности взаимодействия ширителя p.104
• 11 регулировка положения фигурной пластины по высоте p.105
• Длина прорези определяется шириной ножа поэтому при смене длины прорези необходимо заменить нож p.106
• 12 изменение длины прорезного отверстия замена ножа p.106
• Давление на нож должно быть таким чтобы материал был надрезан чисто заточка по длине кромки должна быть одинаковой p.107
• 13 подготовка режущей кромки ножа p.107
• 13 1 заточка режущей кромки ножа p.107
• 14 регулировка осевого зазора ножа p.108
• 13 2 регулировка контакта между подвижным и неподвижным ножами p.108
• Вал привода механизма прорубания 2 и вал 3 прижимного устройства связаны пружиной растяжения 4 так что держатель ножа 1 можно выставить вручную когда игла находится в глазке петли что уже проверялось при подготовке машины к выполнению строчки если пружина растяжения 4 повреждена или скорость возвращения ножа мала оба вала 2 и 3 надо настроить на движение как единого целого p.109
• 15 настройка совместного движения валов привода механизма прорубания и прижимного устройства p.109
• Внимание p.110
• 16 замена неподвижного ножа p.110
• 16 1 замена ножа p.110
• 16 2 точное позиционирование нижнего ножа p.111
• Нож p.113
• 17 регулировка давления в устройстве прорубания петли p.113
• 18 регулировка величины подъёма прижимов материала p.114
• 19 регулировка положения прижимной лапки p.115
• 20 регулировка положения прижимных пластин p.116
• 21 регулировка ширины прорези p.117
• 22 регулировка подачи верхней нити p.118
• Для того чтобы начальные стежки выглядели нормально необходимо достаточное натяжение нижней нити в течение времени когда верхняя нить выбирается петлителем с глазком на первом стежке до тех пор пока ширитель l не закончит открытия при этом нижняя нить не будет вытянута для обрезки p.119
• 24 замена и регулировка верхнего подвижного ножа p.119
• 24 1 замена верхнего ножа p.119
• 23 регулировка подачи нижней нити только для подкласса 01 p.119
• 24 2 регулировка верхнего подвижного ножа p.120
• Положение иглы должно быть выставлено так чтобы она не задела верхнего ножа когда выполняется строчка максимальной ширины зигзага в режиме внешней строчки p.121
• 24 3 регулировка положения держателя триммера нити p.121
• 25 замена и регулировка подвижного ножа и неподвижного для нижней и каркасной нитей подкласс 01 p.122
• 25 1 замена подвижного и неподвижного ножей p.122
• 25 3 регулировка величины перекрытия p.123
• 25 2 регулировка усилия обрезания нити p.123
• Нижняя нить должна пройти через зажим d 1 а каркасная нить через зажим u 2 поэтому узел закрепления нити 3 должен быть проверен на правильность установки а открыватель 4 зажима на правильность перемещения p.124
• 25 4 регулировка устройства для закрепления и отпускания нити p.124
• 25 5 регулировка передатчика нити p.126
• 26 замена и регулировка подвижного ножа и неподвижного для нижней нити и каркасной подкласс 02 p.127
• 26 2 регулировка усилия резания p.127
• 26 1 замена подвижного и неподвижного ножей p.127
• 26 3 регулировка положения подвижного ножа p.128
• 26 4 регулировка положения устройства дополнительного закрепления p.129
• Коды отказов p.132
• Отключить сеть поставить головку в обычное положение p.132
• Отключить сеть вернуть головку в исходное положени p.132
• Опасно p.132
• Проверить подключение синхронизатора к двигателю главного вала на панели компьютера p.133
• Отключить сеть и проверить контакты подключения синхронизатора к панели компьютера p.133
• Проверить подключение синхронизатора к двигателю на панели компьютера p.133
• Устранение неисправностей p.137
• Внимание p.137
