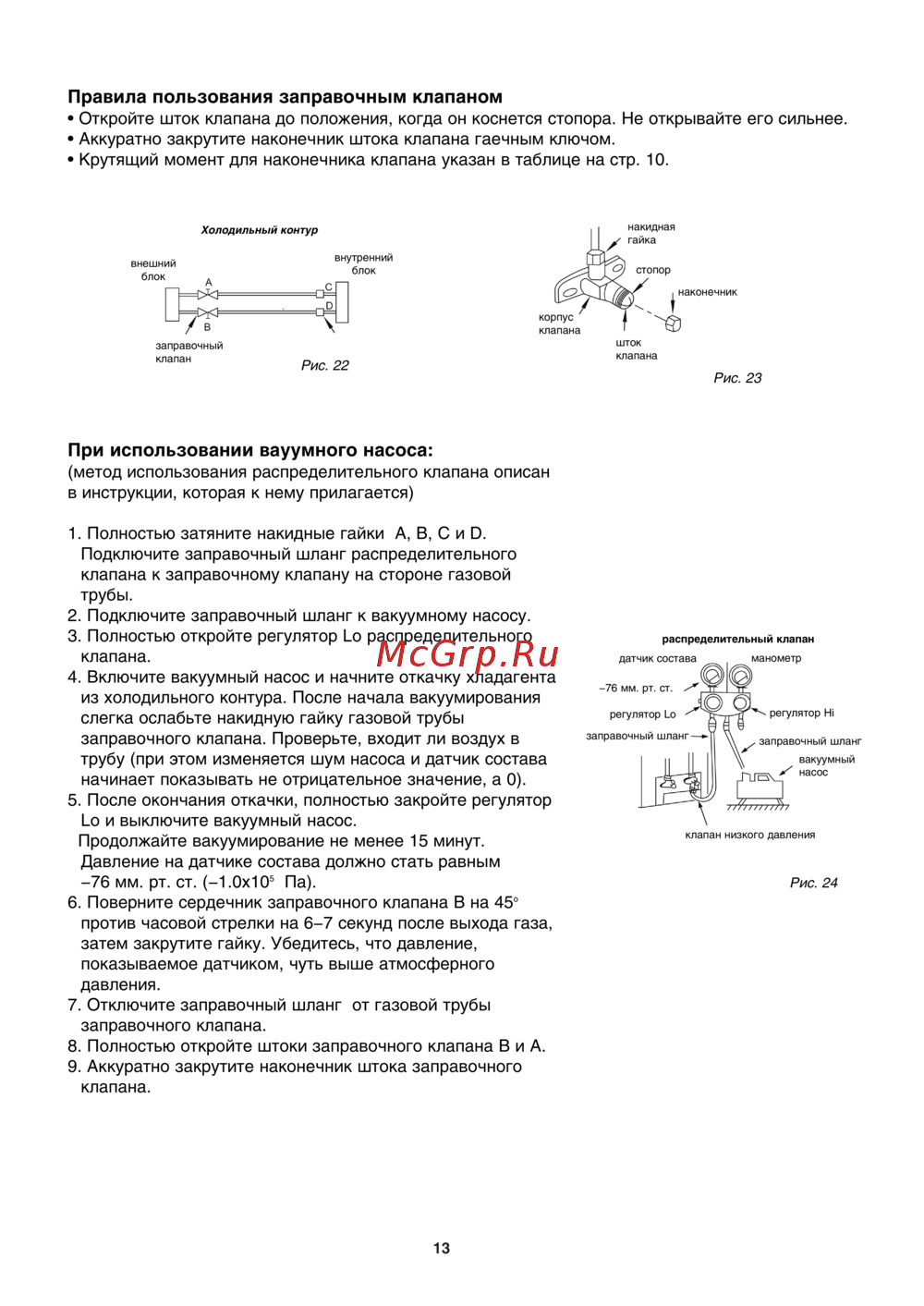

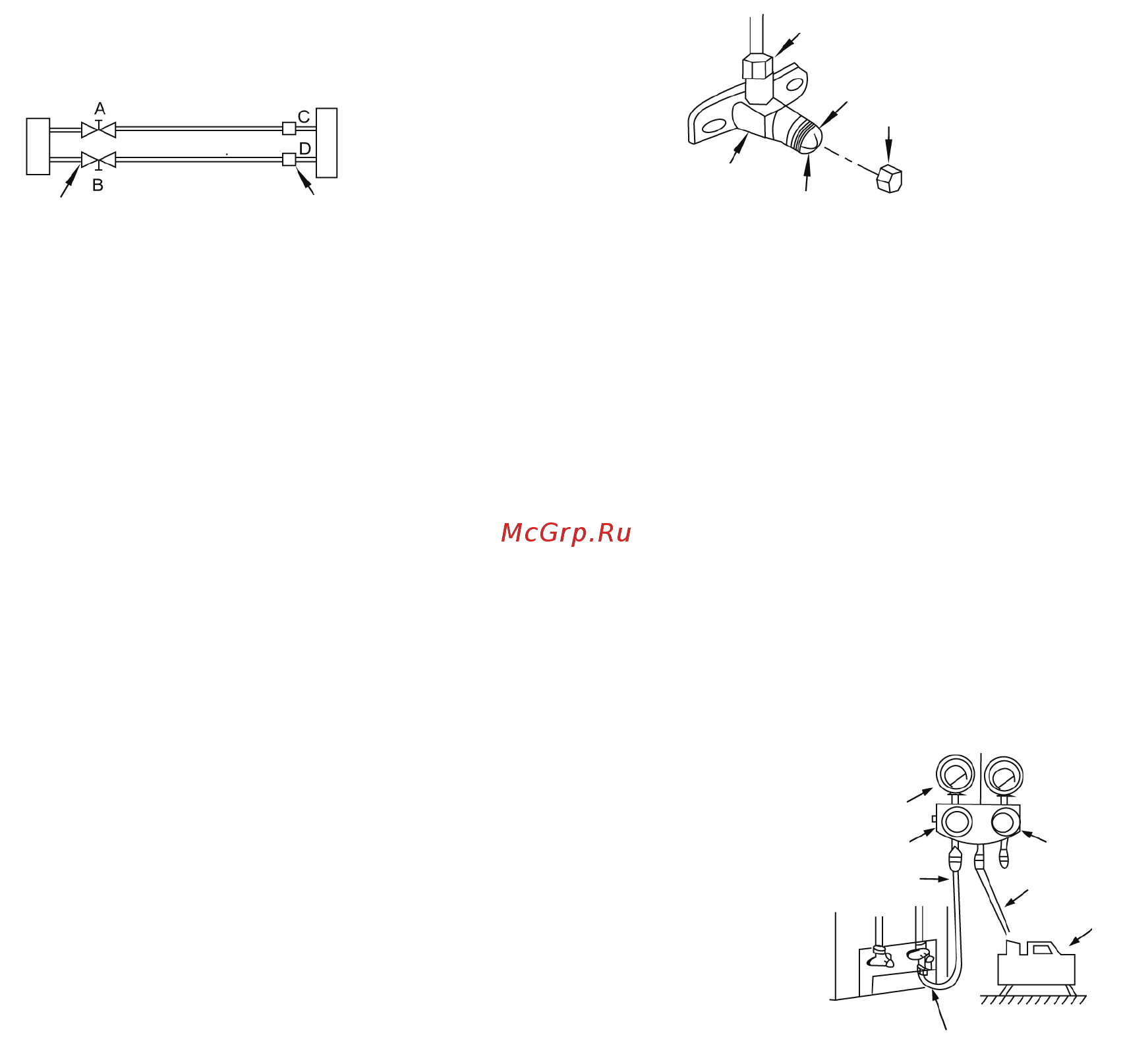

Правила пользования заправочным клапаном Откройте шток клапана до положения когда он коснется стопора Не открывайте его сильнее Аккуратно закрутите наконечник штока клапана гаечным ключом Крутящий момент для наконечника клапана указан в таблице на стр 10 Холодильный контур внешний блок заправочный клапан Рис 22 Рис 23 При использовании вауумного насоса метод использования распределительного клапана описан в инструкции которая к нему прилагается 1 Полностью затяните накидные гайки А В С и О Подключите заправочный шланг распределительного клапана к заправочному клапану на стороне газовой трубы 2 Подключите заправочный шланг к вакуумному насосу 3 Полностью откройте регулятор Ьо распределительного клапана 4 Включите вакуумный насос и начните откачку хладагента из холодильного контура После начала вакуумирования слегка ослабьте накидную гайку газовой трубы заправочного клапана Проверьте входит ли воздух в трубу при этом изменяется шум насоса и датчик состава начинает показывать не отрицательное значение а 0 5 После окончания откачки полностью закройте регулятор 1_о и выключите вакуумный насос Продолжайте вакуумирование не менее 15 минут Давление на датчике состава должно стать равным 76 мм рт ст 1 0x105 Па 6 Поверните сердечник заправочного клапана В на 45 против часовой стрелки на 6 7 секунд после выхода газа затем закрутите гайку Убедитесь что давление показываемое датчиком чуть выше атмосферного давления 7 Отключите заправочный шланг от газовой трубы заправочного клапана 8 Полностью откройте штоки заправочного клапана В и А 9 Аккуратно закрутите наконечник штока заправочного клапана 13 распределительный клапан Рис 24
