UKR
14
Мультимедійна
акустична система 2.1
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому
місці кімнати, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому
встановлюйте АС якомога далі від цих пристроїв.
Підключення АС
Модель MS-2020 можна підключити практично до будь-яких джерел аудіосигналу: ПК, оут-
буку тощо (див. схему на мал. 5)
• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть ко-
лонки до роз’ємів OUTPUT L/R i сабвуфера. Праву колонку за допомогою акустичного ка-
белю з’єднайте з виходом OUTPUT R сабвуфера, а ліву колонку – з виходом OUTPUT L (див.
схему на мал. 5).
Примітка. Перевірте надійність фіксації роз’ємів.
• Для провідного підключення АС використовуйте сигнальний кабель mini-jack до mini-jack
(з комплекту). Підключіть сабвуфер до мережі за допомогою шнура живлення j.
• Увімкніть живлення АС вимикачем ON/OFF (k, ON) на задній стінці сабвуфера.
• Кнопкой b нна передній панелі або кнопкою a на ПДУ увімкніть систему. Оберіть бажане
джерело сигналу короткочасним натисненням кнопки SOURCE b на панелі управління або
натисненням кнопки SOURCE b на ПДУ.
• Оберіть бажаний рівень гучності системи за допомогою регулятора d на панелі управ-
ління або скористайтеся кнопками VOL+/- e на ПДУ.

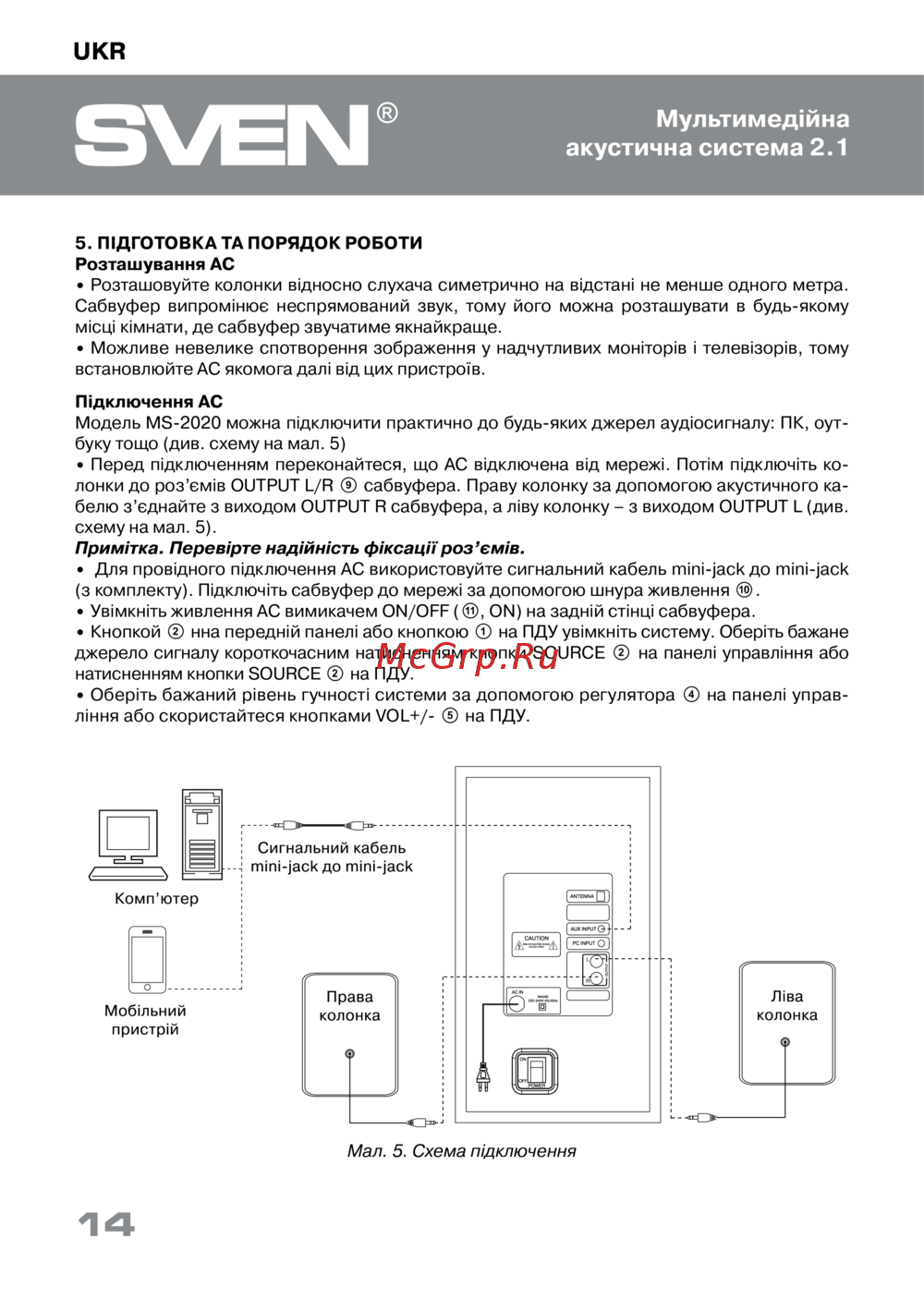

Мал. 5. Схема підключення
L
R
